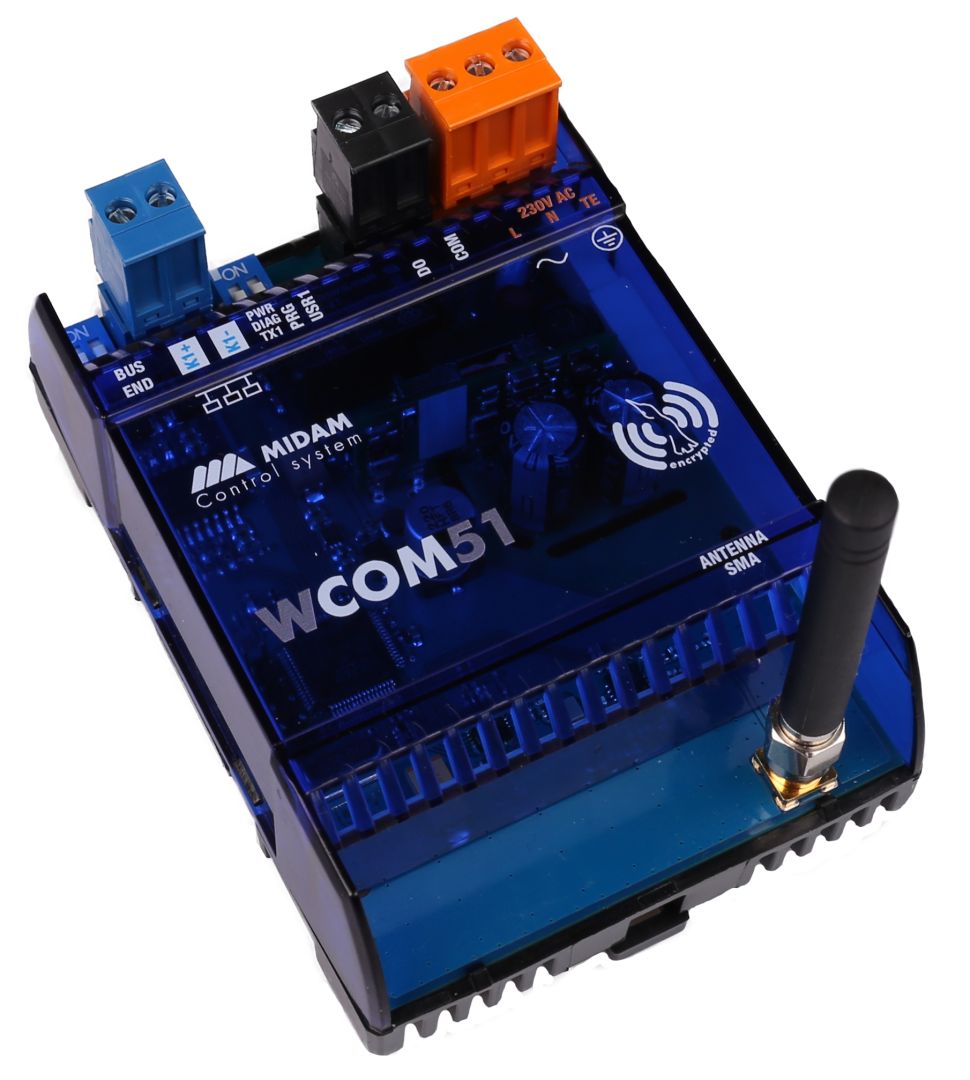

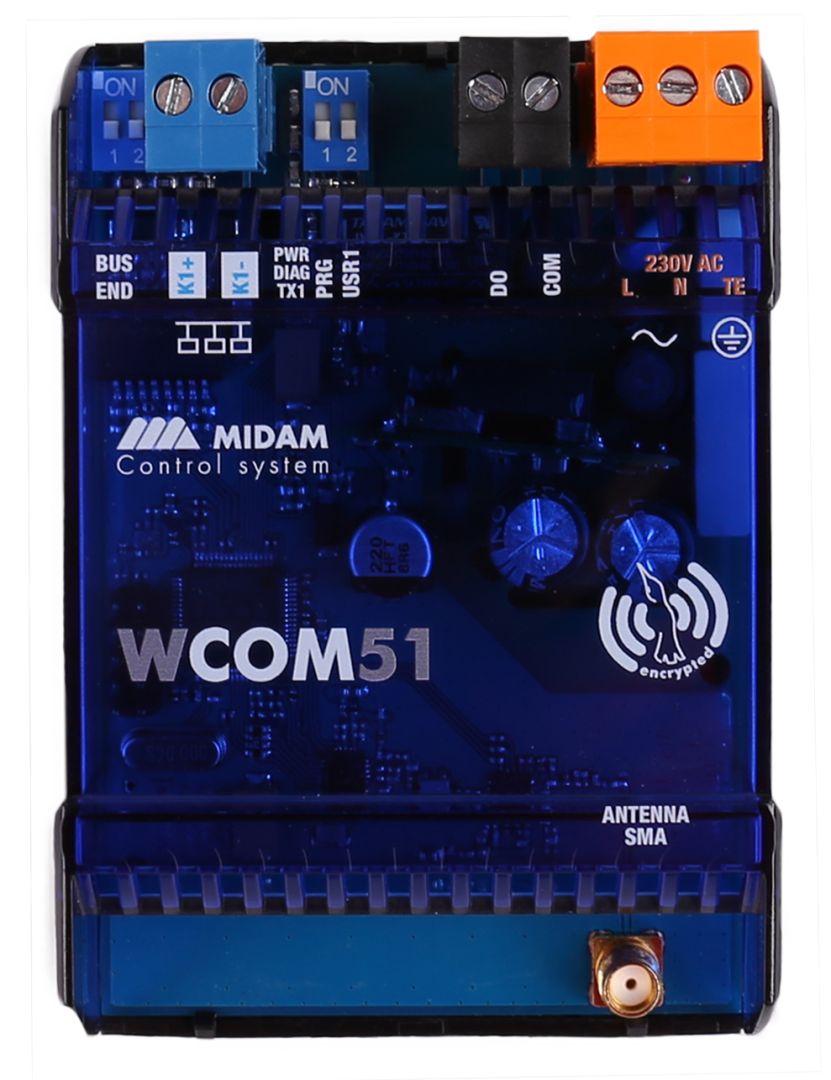

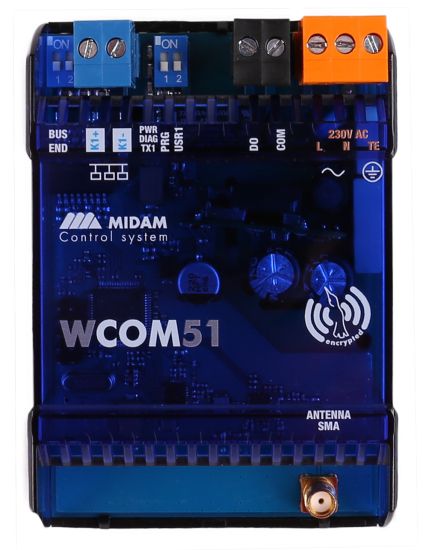

Bezdrátová gateway/repeater - MIDAM WCOM51
Router/repeater pro integraci až 75 bezdrátových zařízení. Komunikace je založena na AES128 šifrovaném protokolu Midam KFP, který umožňuje bezdrátově aktualizovat firmware zařízení přes topologii bezdrátové sítě. Nativní modbus mapa zaručuje bezproblémovou integraci do systémů DDC/ SCADA. Díky technologii „dual stack radio“ dokáže současně přijímat hodnoty ze zařízení wMbus.
- Integrace až 75 bezdrátových zařízení
- Šifrovaný protokol Midam KFP
- Integrace do systému DDC/SCADA
- Dual stack radio - současný příjem hodnot ze zařízení vMbus
Funkce
WCOM51 má zabudované 128bitové kódování AES, nejbezpečnější šifrovací standard pro bezdrátová připojení. Může pracovat ve dvou režimech, přímou komunikací s bezdrátovými zařízeními, nebo režimem v mezipaměti (cache). Každé zařízení je zvlášť namapováno do oblasti registrů Modbus RTU v paměti zařízení. Lze namapovat až 75 různých zařízení s nastavitelným posunem a délkou registru. Stav probíhající komunikace je registrován i prostřednictvím časové značky a chyby komunikace. Bezdrátovou oblast pokrytí lze rozšířit pomocí funkce “mesh” sítě, což je možné díky připojení více zařízení WCOM51 v řadě na sběrnici RS485. Konfigurační a datové zprávy jsou mezi repeatery komunikovány v reálném čase. Bezdrátová komunikace probíhá v nelicencovaném pásmu 868 MHz a využívá vyšší vysílací výkon až + 20 dBm. Přijímač obsahuje předzesilovač +12 dB. SMA anténní konektor umožňuje implementaci externí antény s vysokým ziskem. Může být instalována přímá anténa, nebo externí anténa na koaxiálním kabelu s konektorem SMA, například pro montáž mimo rozvaděč, pro lepší příjem radiového signálu. Konfigurace zařízení se provádí pomocí softwarových nástrojů bezdrátové sítě dodávaných výrobcem zařízení, nebo přes kabelové terminály RS485. Zařízení má z výroby nastaveny hodnoty, které zaručí správnou výchozí funkci a umožňuje přímé vyčítání i zápis hodnot do modbusové mapy, která je k dispozici ve zvláštním dokumentu. Veškerá nastavení jsou rovněž ukládána do modbusové mapy přímo v zařízení. Před prvním použitím je zapotřebí zařízení spárovat a je doporučeno provést individuální konfiguraci, zejména změnit šifrovací heslo.
Aplikace
- Modbus RTU na bezdrátový protokol Midam KFP.
- Integrace až 75 zařízení Midam KFP.
- Integrace až 75 zařízení wMbus.
- Rozšíření bezdrátového pokrytí.
- Drátová nebo bezdrátová integrace do nadřazených systémů.
Párování
Pro vzájemnou komunikaci jsou nutná dvě zařízení. Obě musí být napájena a umístěna v těsné blízkosti. Nastavte přepínač PRG na WCOM51, poté nastavte přepínač PRG nebo přepínač DIP na vzdáleném zařízení. Od této doby musí být do 10 sekund provedeno potvrzení na vzdáleném zařízení. Tím se potvrdí párování obou zařízení. Znovu přepněte přepínače PRG i DIP na obou zařízeních. Při nastavování složitější bezdrátové topologie je doporučeno využití PC a vhodných SW nástrojů.
Integrace do nadřazeného systému
Je možná přímá integrace do různých SCADA systémů pomocí protokolu Modbus RTU (RS485).
Změna hesla Midam KFP
Šifrovací heslo (výchozí hodnota: “MIKROKLIMA1234AB”) je nutné, před prvním použitím, změnit konfiguračním nástrojem WUSB01 a pomocí softwarových nástrojů dodávaných výrobcem zařízení.
