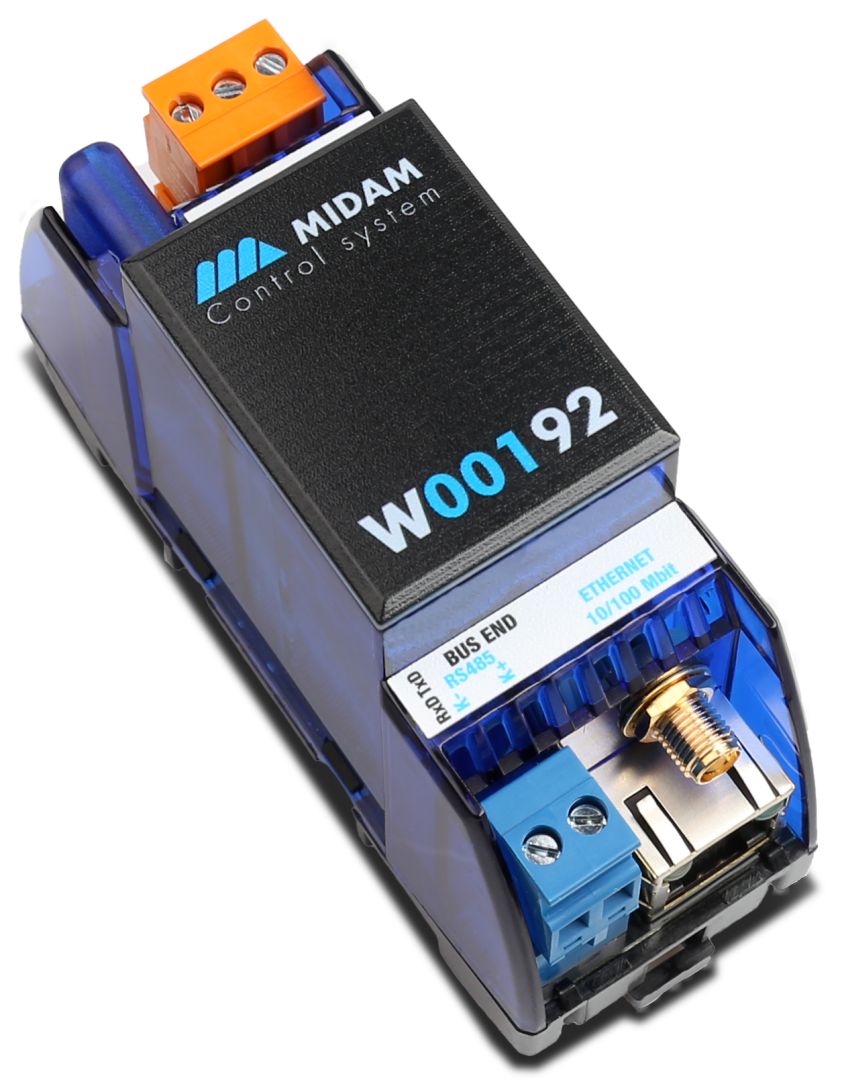

Bezdrátová procesní stanice s FreeRTOS - MIDAM W00192
Volně programovatelná procesní stanice vybavená procesorem i.MX RT a operačním systémem FreeRTOS/Cloudbow. Je vhodná pro řízení malých instalací nebo sběr dat. Disponuje jedním Ethernetovým portem, jedním portem RS485, protokolem Midam KFP šifrovaným AES 128 a integrovaným webovým rozhraním.
- Volně programovatelné
- Procesor i.MX RT
- Operační systém FreeRTOS/Cloudbow
- Vhodné pro řízení malých instalací nebo sběr dat
Funkce
PLC W00192 je vybaveno operačním systémem FreeRTOS, který může spustit runtime s aplikací. K dispozici je RTC zálohovaný baterií, flash paměť obsahující OS, runtime, aplikaci a další nezbytná data, jako jsou časové programy, setpointy atd., a také watchdog. V případě neočekávaného vypnutí systému nebo výpadku napájení je také možné použít NVRAM jako zálohu klíčových parametrů. Aplikace se vytváří a nahrává v integrovaném vývojovém prostředí (IDE). Složitost velikosti aplikačního programu závisí na počtu fyzických a softwarových datových bodů, množství funkčních bloků, které vyžadují více paměti (např. časové plánovače), úrovni optimalizace kódu a počtu připojení, která má řadič udržovat. Obsahuje jeden port RS485 a jeden port Ethernet (RJ45) pro plynulou komunikaci s jinými řídicími zařízeními. PLC je vybaven integrovaným webovým serverem pro vzdálené připojení a přímý zásah uživatele. Webové stránky jsou vytvářeny v editoru HMI, který je součástí balíčku vývojových programů dodávaných výrobcem. Komponenty pro export do webového rozhraní jsou nahrány do PLC prostřednictvím IDE (viz Webová definice ve vlastnostech PLC). W00192 obsahuje AES 128-bit, nejbezpečnější standard šifrování pro bezdrátová připojení. Může pracovat ve dvou režimech, přímé komunikaci nebo režimu cache. Každé zařízení je namapováno do oblasti registru Modbus RTU. Lze namapovat až 75 zařízení. Stav komunikace je k dispozici včetně časového razítka, chyby komunikace a stavu.
Aplikace
- Volně programovatelné řízení běžných systémů HVAC
- Webový přístup a vizualizace systémů HVAC
- Sběr, zpracování a prezentace dat
- Převodník protokolů s webovou prezentací dat
- Běžná aplikace s pokročilými síťovými funkcemi
- Převod protokolu Modbus RTU na bezdrátový protokol Midam KFP
- Integrace až 75 zařízení Midam KFP
- Integrace až 75 zařízení WMbus
- Kabelová nebo bezdrátová integrace do systémů SCADA
Programování
Hlavním programovacím nástrojem je SW balík IDE, který obsahuje editor I/O, grafický editor (FUPLA), ditor strukturovaného textu (podle IEC 61131-3) a kompilátor. Aplikační program se skládá z funkčních bloků, které jsou uloženy v knihovnách. Ty obsahují analogové a digitální funkce, matematické bloky včetně goniometrických funkcí, časové plánovače, bloky alarmů, a bloky specifické pro HVAC (rekuperace tepla, výpočet rosného bodu, entalpie, spínání čerpadel atd.). Program lze sestavit také jako strukturovaný text (ST) nebo využít kombinací obou typů programovacích jazyků. Balíček IDE obsahuje editor menu LCD i webový editor (HMI).

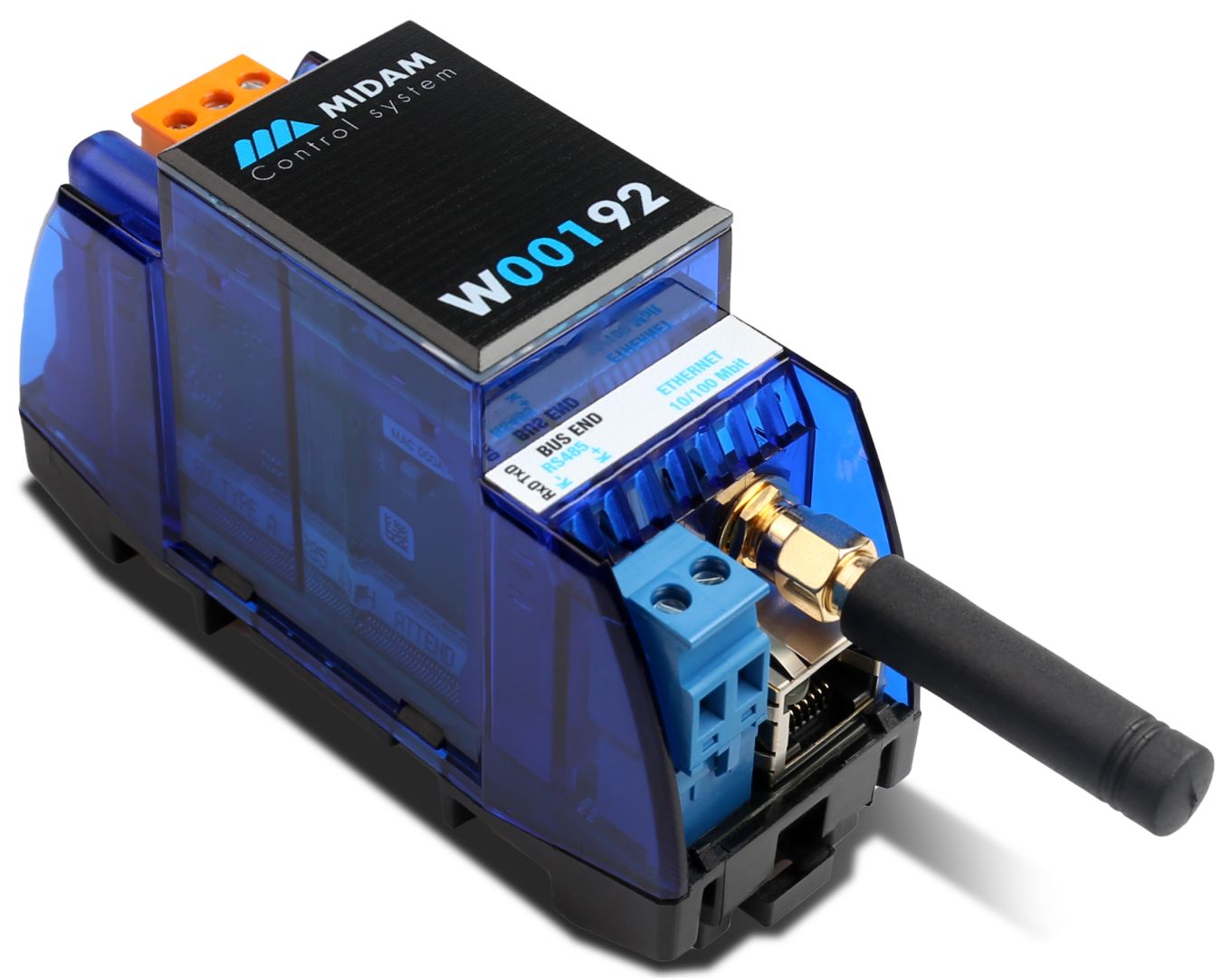

Volitelná bezdrátová komunikace KFP
Bezdrátová komunikace je založena na nelicencovaném pásmu 868 MHz a využívá vyšší výkon vysílače rádiové frekvence až +20 dBm. W00192 obsahuje 128bitové šifrování AES, doposud nejbezpečnější standard pro bezdrátové připojení, a je kompatibilní s celou řadou zařízení bezdrátového systému Midam KFP.
Integrace do nadřazeného systému SCADA
Zařízení umožňuje přímou integraci do různých systémů SCADA prostřednictvím protokolů Modbus RT, OPC UA, Modbus TCP nebo BACnet/IP (RJ45).
Změna hesla Midam KFP
Před prvním použitím je nutné změnit šifrovací heslo (výchozí „MIKROKLIMA1234AB“) pomocí konfiguračního zařízení WUSB01 a příslušného softwarového nástroje.
