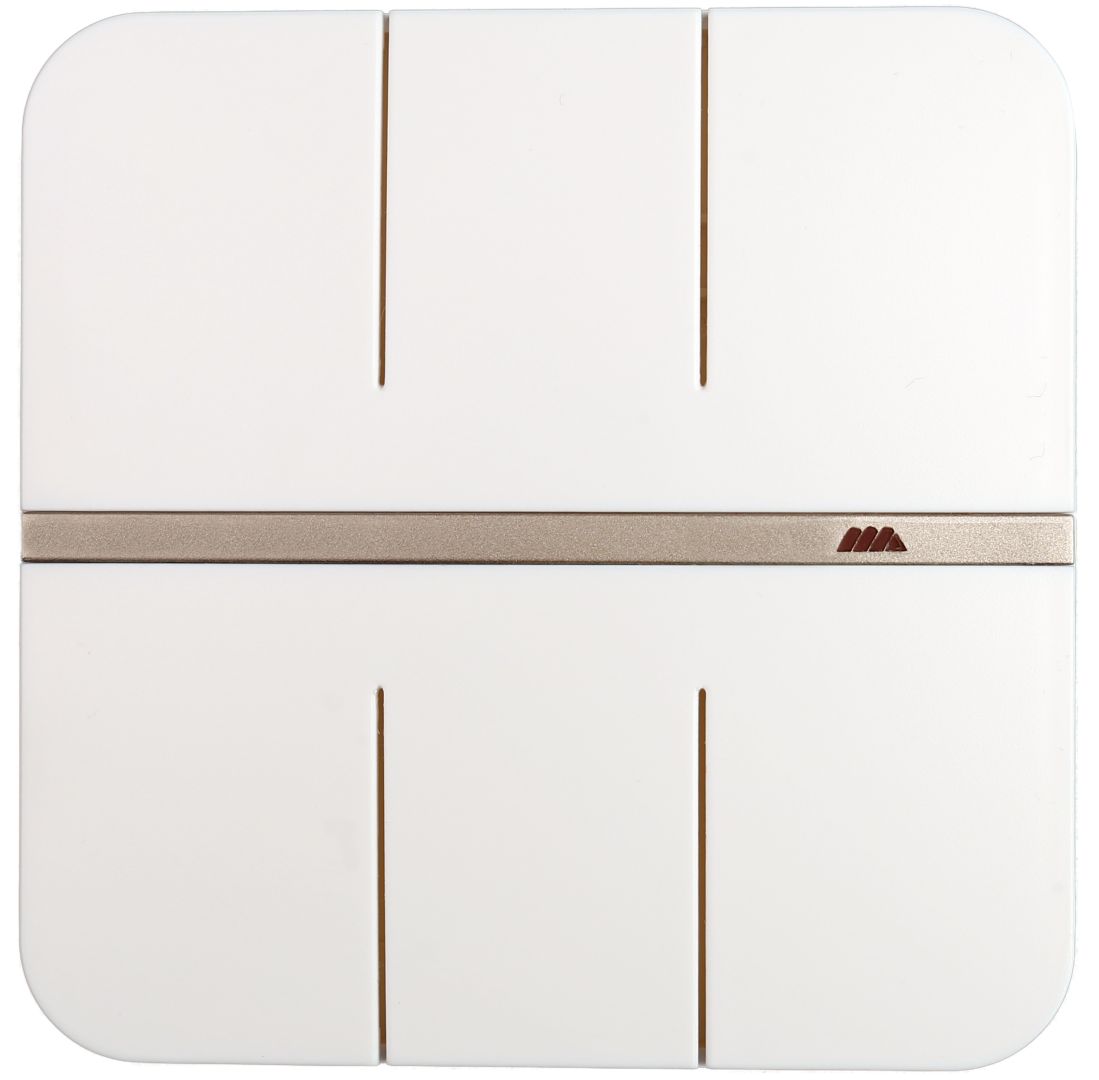

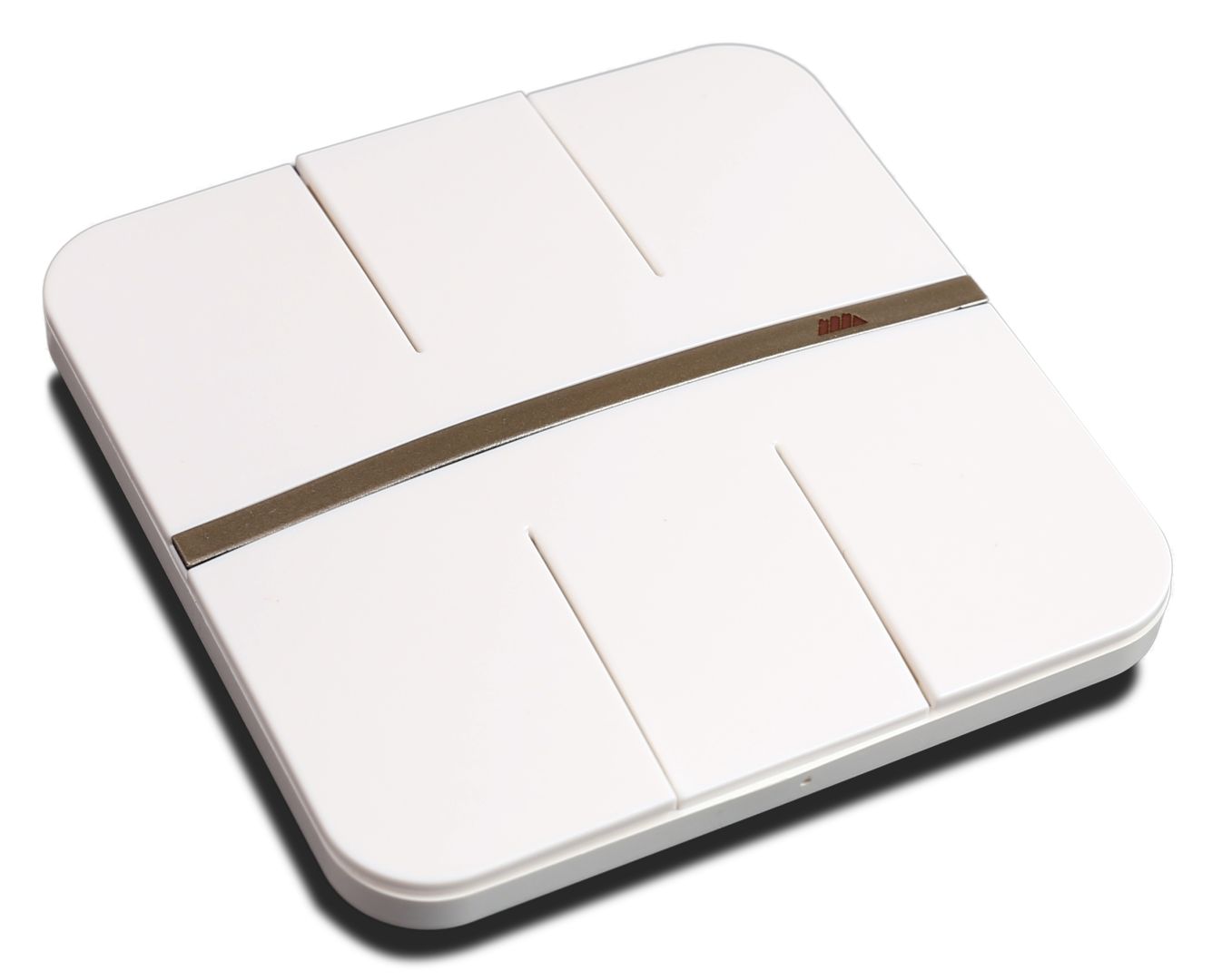

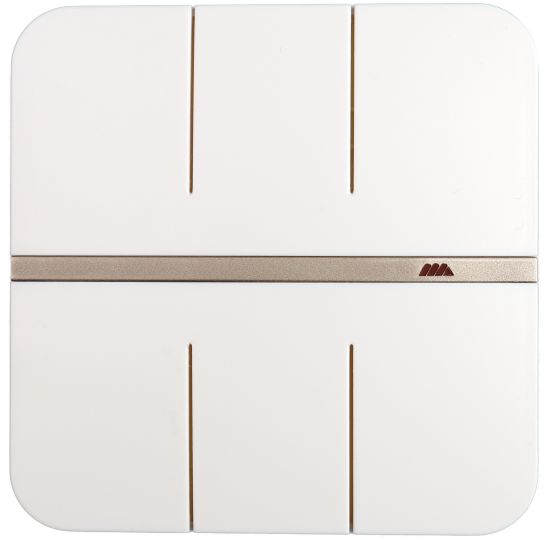

Bezdrátové tlačítko s měřením teploty - MIDAM WINx11
Bezdrátové, bateriové tlačítko s až šesti digitálními vstupy. Pro čtení pokojové teploty je možné využít vestavěné čidlo. Disponuje integrovanou modbusovou mapou, která zaručuje bezproblémovou integraci do nadřazeného systému. Komunikace probíhá AES128 šifrovaným protokolem Midam KFP, který rovněž umožňuje bezdrátovou aktualizaci firmware v zařízení.
- Tlačítko - až 6 digitálních vstupů
- Vestavěné čidlo pokojové teploty
- Integrovaná modbusová mapa
- Integrace do nadřazeného systému
Funkce
Vstupní modul WINx11 monitoruje až 6 digitálních vstupů. Signál je odeslán do přijímače, kterým může být například bezdrátový převodník DALI (WDALI01, WDALI51), bezdrátové digitální výstupy (WOUT2x1), nebo bezdrátová gateway (WCOMx1). Bezdrátová komunikace probíhá v nelicencovaném pásmu 868 MHz. Zabudovaný 128bitový AES, poskytuje nejbezpečnější šifrovací standard pro bezdrátová připojení. Všechny digitální vstupy (tlačítka) jsou konfigurovatelné. Pro referenční měření pokojové teploty je možné využít vestavěného digitálního čidla. Zařízení má z výroby nastaveny hodnoty, které zaručí správnou výchozí funkci a umožňuje přímé vyčítání i zápis hodnot do modbusové mapy, která je k dispozici ve zvláštním dokumentu. Veškerá nastavení jsou rovněž ukládána do modbusové mapy přímo v zařízení. Před prvním použitím je zapotřebí zařízení spárovat a je doporučeno provést individuální konfiguraci, zejména změnit šifrovací heslo.
Aplikace
- Bezdrátový modul dvou digitálních vstupů WIN211 (omezená dostupnost, na vyžádání)
- Bezdrátový modul čtyř digitálních vstupů WIN411
- Bezdrátový modul šesti digitálních vstupů WIN611
- Řízení šesti nebo tří (twin mode) světelných okruhů (bezdrátové DALI)
- Řízení žaluzií (BMS)
- Referenční měření teploty
- Bezdrátová integrace do nadřazeného systému
- Obecné použití
Párování
Pro vzájemnou komunikaci jsou zapotřebí dvě zařízení. Obě musí být napájeny a umístěny v těsné blízkosti sebe. K nastavení vzdálených bezdrátových zařízení se obvykle používá bezdrátová gateway nebo USB konfigurační nástroj. Pomocí vyhledávací funkce v softwarovém rozhraní můžete zobrazit seznam všech dostupných zařízení v dosahu a přiřadit nebo upravit parametry na základě bezdrátového identifikačního kódu pro každé jednotlivé zařízení. Součástí softwarového rozhraní je integrovaná sekce nápovědy, která poskytuje podporu v průběhu nastavení bezdrátového zařízení. Chcete-li provést ruční párování, nastavte přepínač PRG nebo DIP na vzdáleném zařízení. Od této doby je nutné do deseti vteřin aktivovat jakýkoliv digitální vstup (tlačítko) na WINx11. Tím se potvrdí spárování obou zařízení. Poté opět přepněte přepínač PRG, respektive DIP na vzdáleném zařízení.
Integrace do nadřazeného systému
Pro přímou integraci zařízení je nutno použít bezdrátovou gateway, například WCOM01, resp. WCOM51.
Změna hesla Midam KFP
Šifrovací heslo (výchozí hodnota: “MIKROKLIMA1234AB”) je nutné, před prvním použitím, změnit konfiguračním nástrojem WUSB01 a pomocí softwarových nástrojů dodávaných výrobcem zařízení.
