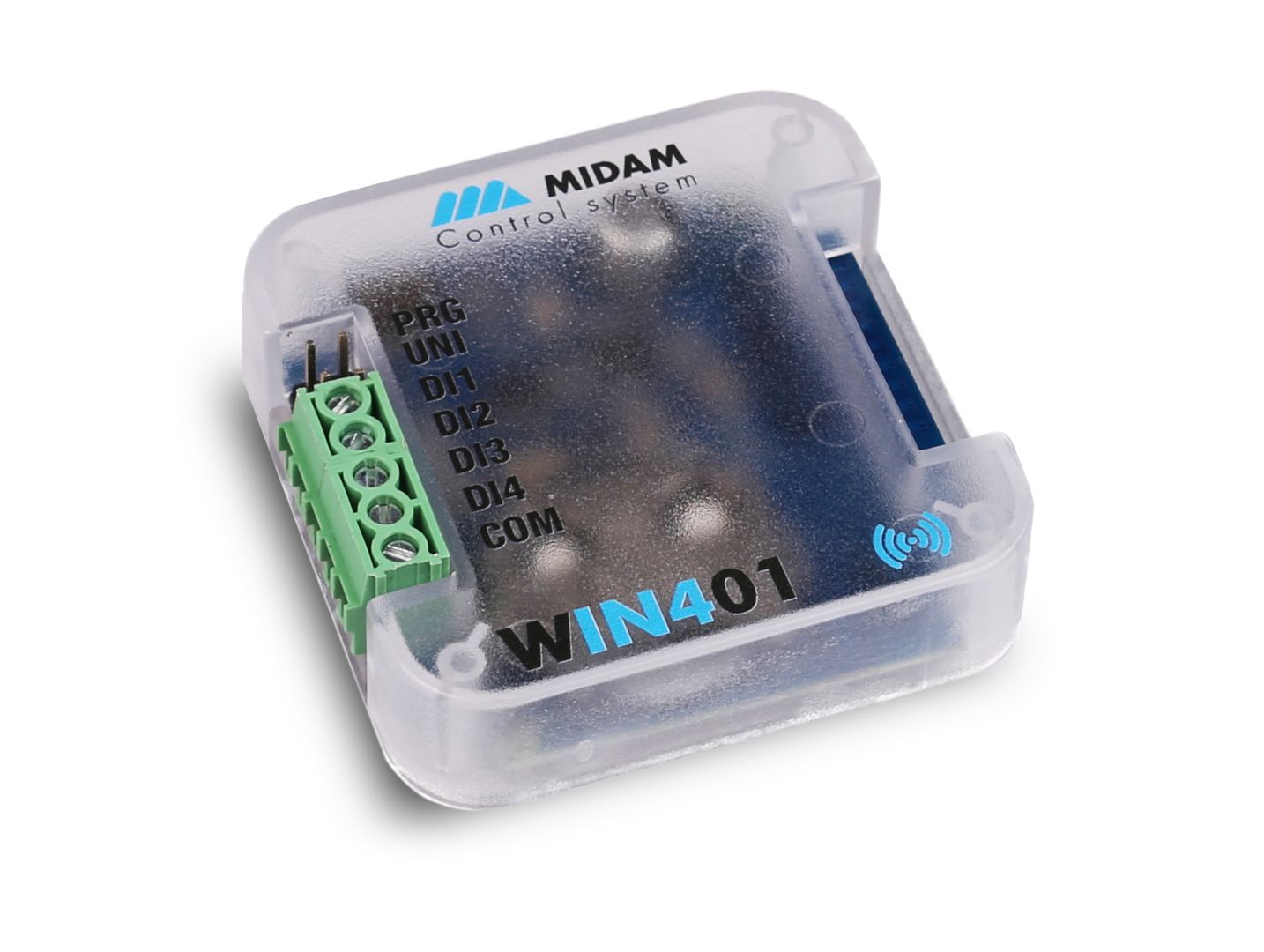

Bezdrátový modul 4 digitálních vstupů - MIDAM WIN401
Bezdrátový modul napájený bateriemi se čtyřmi digitálními vstupy. Nativní mapa Modbus umožňuje hladkou integraci do jakýchkoli systémů SCADA. Komunikace je založena na AES 128 šifrovaném protokolu Midam KFP, který umožňuje i bezdrátovou aktualizaci firmwaru zařízení.
- Napájení bateriemi
- 4 digitální vstupy
- Nativní mapa Modus
- Bezdrátový přenos
- Integrace do systému SCADA
Funkce
Modul WIN401 monitoruje až 4 digitální vstupy. Signál je odesílán do přijímače, jako je bezdrátový převodník DALI (WDALI01, WDALI51), bezdrátové digitální výstupy (WOUT251, WOUT261) nebo bezdrátová gateway (WCOM01 nebo WCOM51). Bezdrátová komunikace probíhá v nelicencovaném pásmu 868 MHz. Integrovaný 128bitový AES poskytuje nejbezpečnější standard šifrování pro bezdrátová připojení. Všechny digitální vstupy jsou konfigurovatelné a lze použít čtyři tlačítka nebo jejich kombinace. Vstupy 3 a 4 lze nakonfigurovat pro použití funkce stavu (monitorování kolébkového spínače) a vstupy 1 a 2 pro použití funkce tlačítka. Zařízení má tovární nastavení hodnot, které zajišťuje správnou výchozí funkci, a umožňuje přímé čtení a zápis hodnot do mapy Modbus, která je k dispozici v samostatném dokumentu. Všechna nastavení jsou také uložena v mapě Modbus přímo v zařízení. Před prvním použitím zařízení je nutné jej spárovat a doporučuje se provést individuální konfiguraci, zejména změnit šifrovací heslo.
Aplikace
- Wireless module with 4 digital inputs
- Control of four or two lighting circuits (Twin mode) – wireless DALI
- Control of two blinds / shutters (BMS)
- Wireless integration into SCADA systems
- General purpose use
Párování
Pro vzájemnou komunikaci jsou zapotřebí dvě zařízení. Obě musí být napájena a umístěna v těsné blízkosti sebe. K nastavení vzdálených bezdrátových zařízení se obvykle používá bezdrátová brána nebo konfigurační dongle. Pomocí vyhledávací funkce v softwarovém nástroji zobrazte seznam všech dostupných zařízení v dosahu a přiřaďte nebo upravte parametry na základě bezdrátového identifikačního kódu pro každé jednotlivé zařízení. Softwarový nástroj obsahuje komplexní sekci nápovědy, která poskytuje podporu během procesu nastavení bezdrátového zařízení.
Integrace do systémů SCADA
Modul lze integrovat prostřednictvím regulátoru fan coilu WFC01001, přes Modbus RTU (RS485). Pro přímou integraci zařízení se doporučuje použití bezdrátových gatewayí, jako jsou WCOM01 nebo WCOM51.
Změna hesla Midam KFP
Před prvním použitím je nutné změnit šifrovací heslo (výchozí „MIKROKLIMA1234AB“) pomocí konfiguračního zařízení WUSB01 a příslušného softwarového nástroje.
