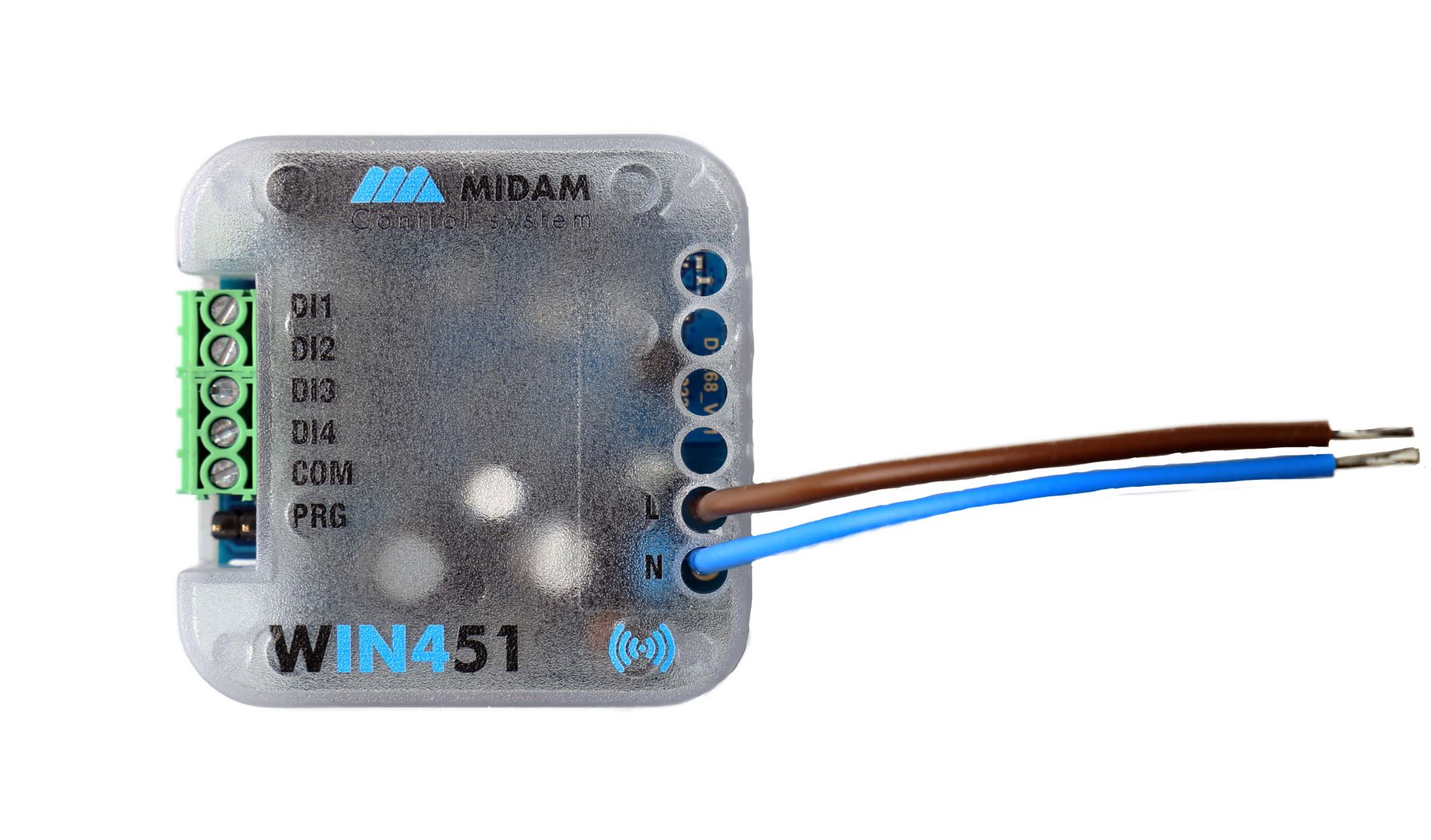

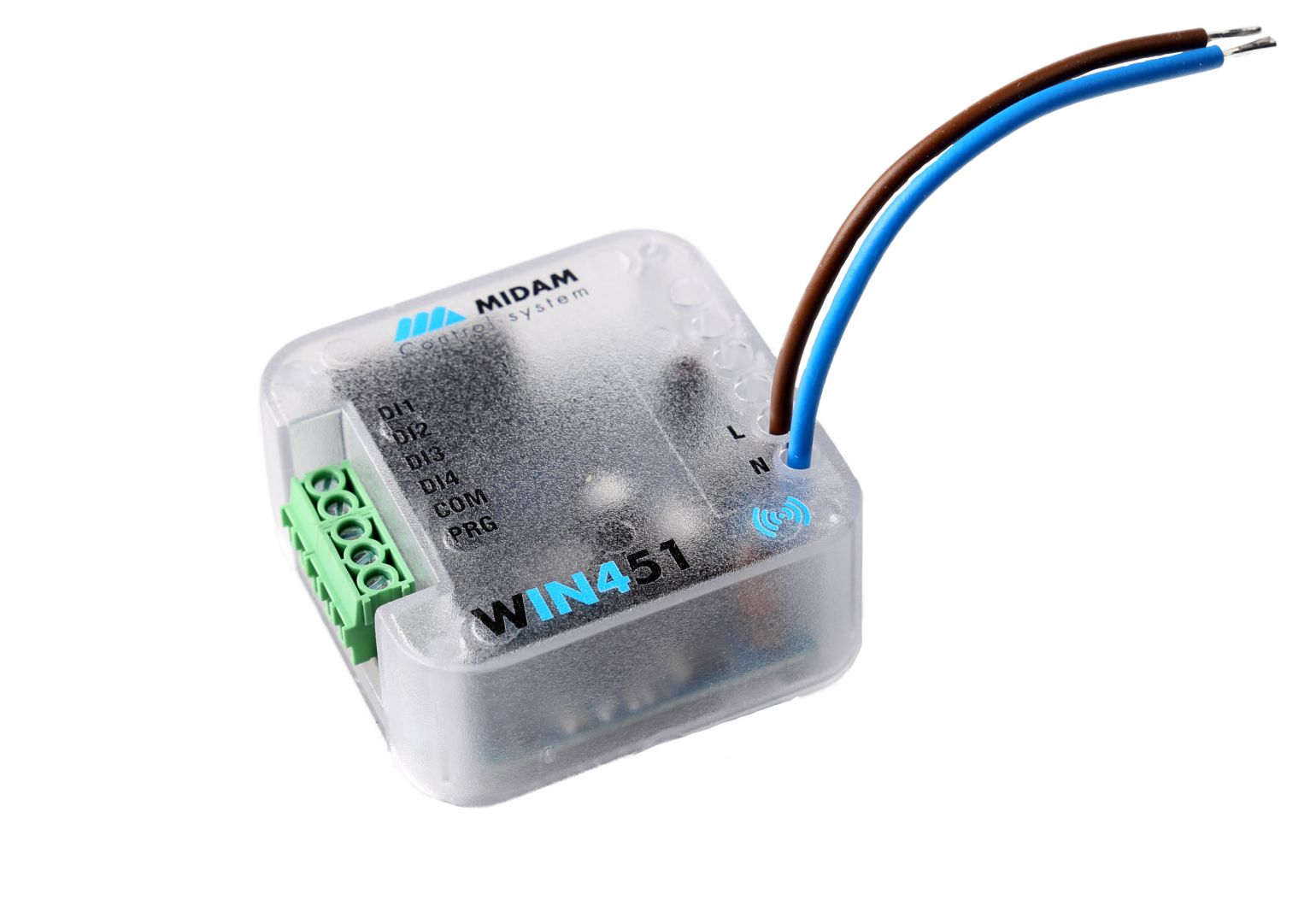

Bezdrátový modul 4 digitálních vstupů napájený 230 VAC - MIDAM WIN451
Bezdrátový modul 4 digitálních vstupů napájený 230 VAC - MIDAM WIN451
Bezdrátový modul napájený 230 VAC se čtyřmi digitálními vstupy. Nativní mapa modbusu umožňuje bezproblémovou integraci do jakýchkoli systémů SCADA. Komunikace je založena na šifrovaném protokolu Midam KFP AES128, který umožňuje bezdrátově aktualizovat firmware zařízení.
- Napájení 230 VAC
- 4 digitální vstupy
- Nativní modbus mapa
- Integrace do systému SCADA
Funkce
Bezdrátová komunikace probíhá v nelicencovaném pásmu 868 MHz. Zabudovaný 128bitový AES, poskytuje nejbezpečnější šifrovací standard pro bezdrátová připojení. Vstupní modul WIN451 monitoruje až 4 digitální vstupy. Signál je odeslán do přijímače, kterým může být například bezdrátový převodník DALI (WDALI01, WDALI51), bezdrátové digitální výstupy (WOUT251, WOUT261), nebo bezdrátová gateway (WCOM01, resp. WCOM51). Všechny digitální vstupy jsou konfigurovatelné, tj. mohou být všechny čtyři tlačítkové, případně využít jejich kombinace, kdy je možno konfigurovat vstup 1 až 2 k využití funkce stavové (snímání kolébkového vypínače) a vstup 3 až 4 k využití funkce tlačítkové. Zařízení má z výroby nastaveny hodnoty, které zaručí správnou výchozí funkci a umožňuje přímé vyčítání i zápis hodnot do modbusové mapy, která je k dispozici ve zvláštním dokumentu. Veškerá nastavení jsou rovněž ukládána do modbusové mapy přímo v zařízení. Před prvním použitím je zapotřebí zařízení spárovat a je doporučeno provést individuální konfiguraci, zejména změnit šifrovací heslo.
Aplikace
Párování
Pro vzájemnou komunikaci jsou vyžadována dvě zařízení. Obě musí být napájena a nacházet se v dostatečné blízkosti od sebe. Nastavte přepínač PRG na WIN451 a poté nastavte přepínač PRG, nebo přepínač DIP na vzdáleném zařízení. Od této doby je nutné do deseti vteřin aktivovat jakýkoliv digitální vstup na WIN451. Tím se potvrdí spárování obou zařízení. Poté opět přepněte oba přepínače PRG, respektive DIP na zařízeních.
Integrace do nadřazeného systému
Modul je možno zaintegrovat přes regulátor fancoilu WFC01001, po sběrnici Modbus RTU. Pro přímou integraci zařízení je nutno použít bezdrátovou gateway, například WCOM01, resp. WCOM51.
Změna hesla Midam KFP
Šifrovací heslo (výchozí hodnota: “MIKROKLIMA1234AB”) je nutné, před prvním použitím, změnit konfiguračním nástrojem WUSB01 a pomocí softwarových nástrojů dodávaných výrobcem zařízení.
