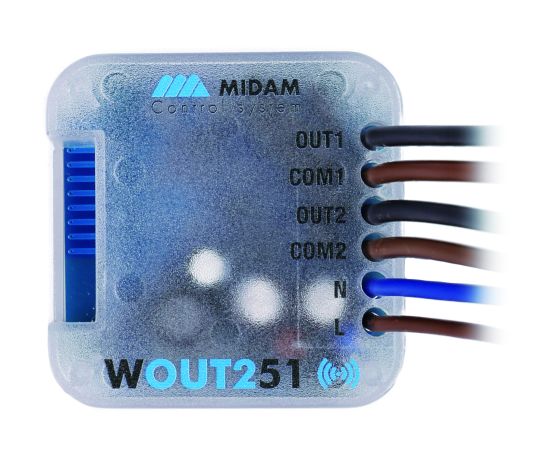

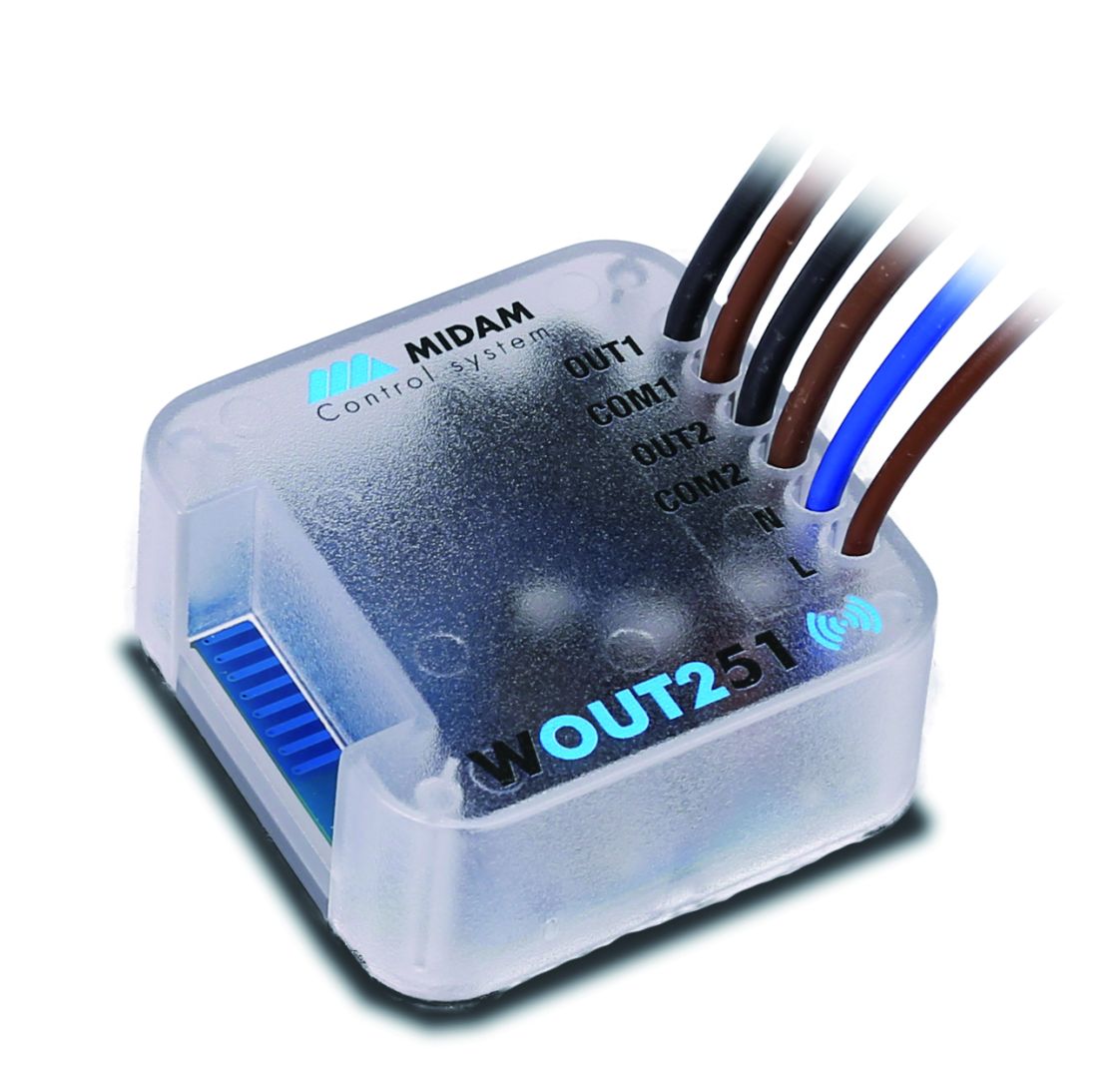

Bezdrátový modul dvou digitálních výstupů - MIDAM WOUT251
Malý bezdrátový modul disponující dvěma digitálními výstupy (SSR) určený k dvoustavovému, nebo PWM spínání vhodných koncových prvků. Disponuje rovněž integrovanou modbusovou mapou, která zaručuje bezproblémovou integraci do nadřazeného systému. Komunikace probíhá AES128 šifrovaným protokolem Midam KFP, který umožňuje bezdrátovou aktualizaci firmware v zařízení.
- Modul se 2 digitálními výstupy SSR
- Integrovaná modbusová mapa
Funkce
Modul obsluhuje dva výstupy (Solid State Relay), které pracují v režimu spínání při průchodu nulou. Na výstupu 2 lze využít řízení PWM signálem s nastavitelnou periodou. Díky svým rozměrům je modul vhodný k podomítkové instalaci. Bezdrátová komunikace probíhá v nelicencovaném pásmu 868 MHz. Zabudovaný 128bitový AES, poskytuje nejbezpečnější šifrovací standard pro bezdrátová připojení. Signály jsou přijímány z vysílače, kterým může být například WINXxx, WKEY401, nebo pokojový ovladač WRU01001 (resp. WRU90001) k přímému řízení dle nastavené hodnoty (setpoint s hysterezí). Zařízení má z výroby nastaveny hodnoty, které zaručí správnou výchozí funkci a umožňuje přímé vyčítání i zápis hodnot do modbusové mapy, která je k dispozici ve zvláštním dokumentu. Veškerá nastavení jsou rovněž ukládána do modbusové mapy přímo v zařízení. Před prvním použitím je zapotřebí zařízení spárovat a je doporučeno provést individuální konfiguraci, zejména změnit šifrovací heslo.
Aplikace
- Bezdrátový modul se dvěma digitálními výstupy (SSR)
- Řízení osvětlení nebo žaluzií
- Řízení motorů, solenoidů a topných těles
- Bezdrátová integrace do nadřazeného systému
- Bezdrátové řízení PWM funkce na výstupu 2
- Obecné použití
Párování
Pro vzájemnou komunikaci jsou zapotřebí dvě zařízení. Obě musí být napájeny a umístěny v těsné blízkosti sebe. K nastavení vzdálených bezdrátových zařízení se obvykle používá bezdrátová gateway nebo USB konfigurační nástroj. Pomocí vyhledávací funkce v softwarovém rozhraní můžete zobrazit seznam všech dostupných zařízení v dosahu a přiřadit nebo upravit parametry na základě bezdrátového identifikačního kódu pro každé jednotlivé zařízení. Součástí softwarového rozhraní je integrovaná sekce nápovědy, která poskytuje podporu v průběhu nastavení bezdrátového zařízení.
Integrace do nadřazeného systému
Pro přímou integraci zařízení je nutno použít bezdrátovou gateway, například WCOM01, resp. WCOM51.
Změna hesla Midam KFP
Šifrovací heslo (výchozí hodnota: “MIKROKLIMA1234AB”) je nutné, před prvním použitím, změnit konfiguračním nástrojem WUSB01 a pomocí softwarových nástrojů dodávaných výrobcem zařízení.
