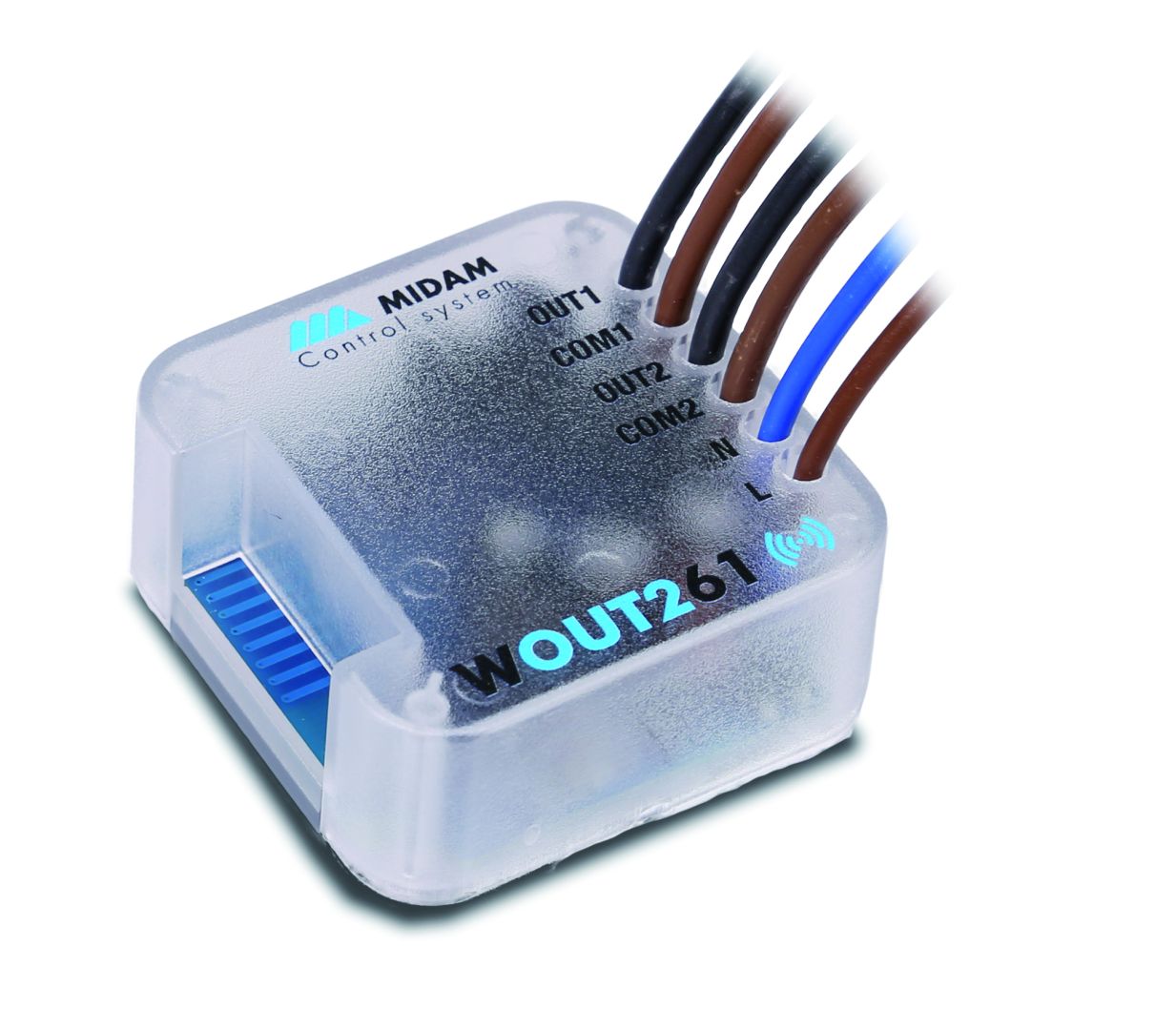

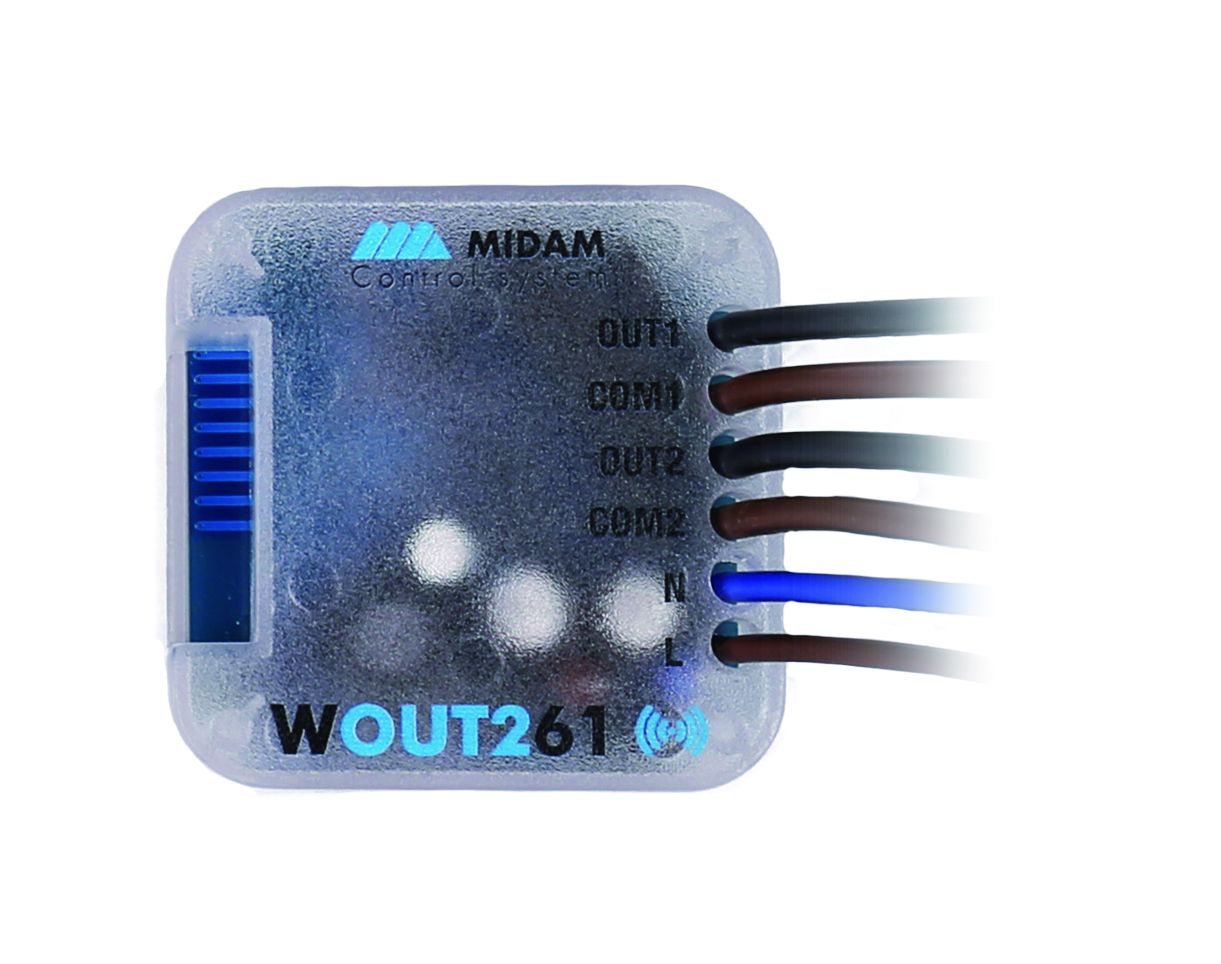

Bezdrátový modul dvou digitálních výstupů - MIDAM WOUT261
Malý bezdrátový modul disponující dvěma digitálními výstupy (relé a SSR - s možností PWM) určený ke spínání vhodných koncových prvků. Disponuje rovněž integrovanou modbusovou mapou, která zaručuje bezproblémovou integraci do nadřazeného systému. Komunikace probíhá AES128 šifrovaným protokolem Midam KFP, který umožňuje bezdrátovou aktualizaci firmware v zařízení.
- Dva digitální výstupy SSR (relé a SSR)
- Integrovaná modbusová mapa
Funkce
Modul obsluhuje dva výstupy (1x relé a 1x Solid State Relay) a díky svým rozměrům je vhodný k podomítkové instalaci. SSR pracuje v režimu spínání při průchodu nulou. Na výstupu 2 lze využít řízení PWM signálem s nastavitelnou periodou. Bezdrátová komunikace probíhá v nelicencovaném pásmu 868 MHz. Zabudovaný 128bitový AES, poskytuje nejbezpečnější šifrovací standard pro bezdrátová připojení. Signály jsou přijímány z vysílače, kterým může být například WINXxx, WKEY401, nebo pokojový ovladač WRU01001 (resp. WRU90001) k přímému řízení dle nastavené hodnoty (setpoint s hysterezí). Zařízení má z výroby nastaveny hodnoty, které zaručí správnou výchozí funkci a umožňuje přímé vyčítání i zápis hodnot do modbusové mapy, která je k dispozici ve zvláštním dokumentu. Veškerá nastavení jsou rovněž ukládána do modbusové mapy přímo v zařízení. Před prvním použitím je zapotřebí zařízení spárovat a je doporučeno provést individuální konfiguraci, zejména změnit šifrovací heslo.
Aplikace
- Bezdrátový modul se dvěma digitálními výstupy (relé a SSR)
- Řízení osvětlení nebo žaluzií
- Řízení motorů, solenoidů a topných těles
- Bezdrátové řízení PWM funkce na výstupu 2
- Bezdrátová integrace do nadřazeného systému
- Obecné použití
Párování
Pro vzájemnou komunikaci jsou zapotřebí dvě zařízení. Obě musí být napájeny a umístěny v těsné blízkosti sebe. K nastavení vzdálených bezdrátových zařízení se obvykle používá bezdrátová gateway nebo USB konfigurační nástroj. Pomocí vyhledávací funkce v softwarovém rozhraní můžete zobrazit seznam všech dostupných zařízení v dosahu a přiřadit nebo upravit parametry na základě bezdrátového identifikačního kódu pro každé jednotlivé zařízení. Součástí softwarového rozhraní je integrovaná sekce nápovědy, která poskytuje podporu v průběhu nastavení bezdrátového zařízení.
Integrace do nadřazeného systému
Pro přímou integraci zařízení je nutno použít bezdrátovou gateway, například WCOM01, resp. WCOM51.
Změna hesla Midam KFP
Šifrovací heslo (výchozí hodnota: “MIKROKLIMA1234AB”) je nutné, před prvním použitím, změnit konfiguračním nástrojem WUSB01 a pomocí softwarových nástrojů dodávaných výrobcem zařízení.
