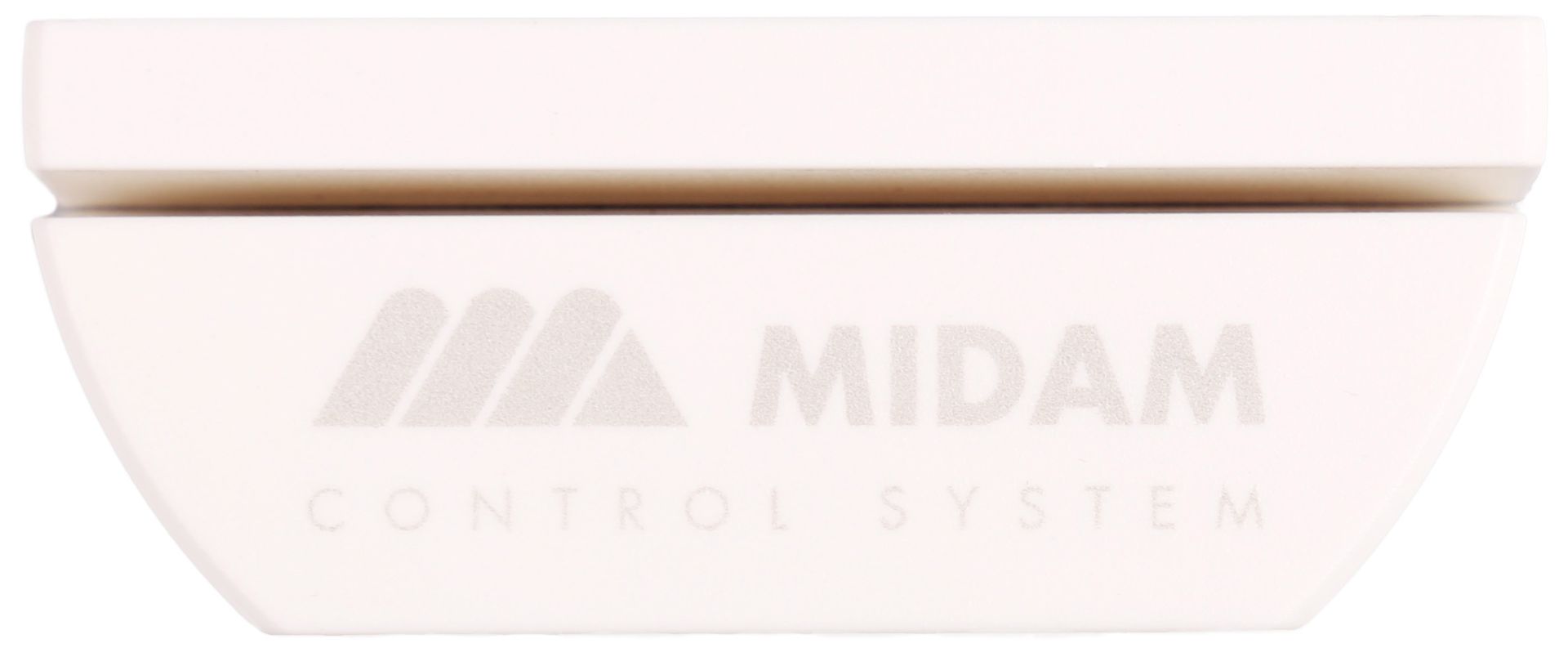

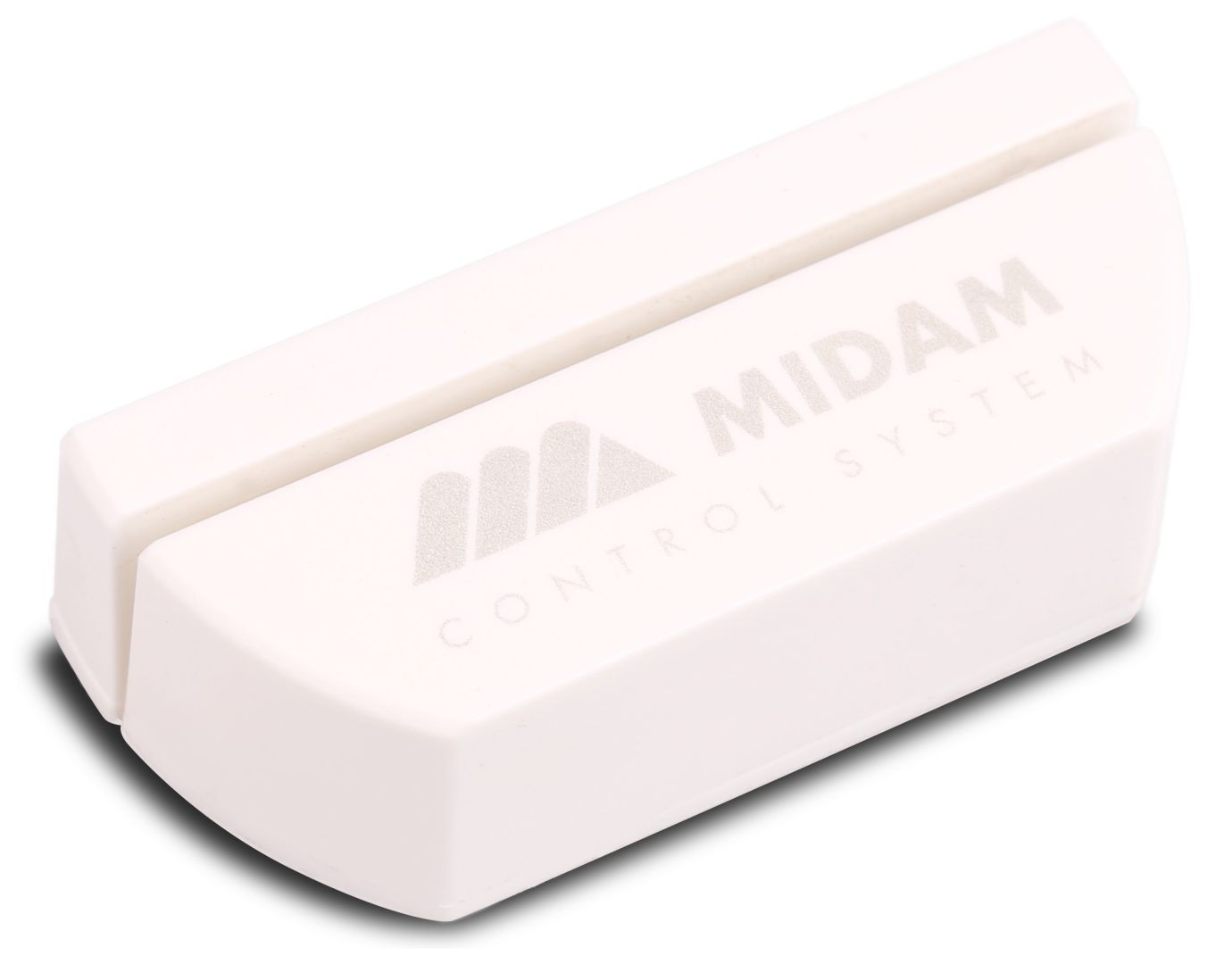

Bezdrátový okenní/dveřní kontakt - MIDAM WWIN01
Bezdrátový, bateriový magnetický kontakt, který rychle a spolehlivě detekuje otevřená okna nebo dveře a zajišťuje tak vyšší bezpečnost a energetickou účinnost. Nativní modbusová mapa umožňuje bezproblémovou integraci do systému SCADA. Komunikace je založena na šifrovaném protokolu Midam KFP AES128, který mimo jiné umožňuje bezdrátově aktualizovat firmware zařízení.
- Rychlá a spolehlivá detekce otevření (okno/dveře)
- Magnetický kontakt
- Nativní modbusová mapa
- Integrace do systému SCADA
Funkce
WWIN01 je bateriový magnetický kontakt, který sleduje a hlásí jakýkoli vzájemný pohyb dvou částí (základna/kontakt). Zařízení komunikuje s bezdrátovou GW, bezdrátovou řídicí jednotkou ventilátoru nebo přímo se zařízeními rodiny WOUT2xx, WDALIxx prostřednictvím bezlicenčního pásma 868 MHz. Je také možné vytvořit přímé bezdrátové spojení s jinými zařízeními Midam KFP napájenými ze sítě. Vestavěný 128bitový AES protokol poskytuje nejbezpečnější standard šifrování pro bezdrátová připojení. Zařízení má z výroby nastavené hodnoty pro zajištění správné výchozí funkce a umožňuje přímé čtení a zápis hodnot do mapy Modbus, která je k dispozici v samostatném dokumentu. Všechna nastavení jsou rovněž uložena v mapě Modbus přímo v zařízení. Před prvním použitím zařízení je nutné jej spárovat a doporučuje se provést individuální konfiguraci, zejména změnit šifrovací heslo.
Aplikace
- Detekce jakéhokoli otevřeného okna
- Detekce jakýchkoli otevřených dveří
- Hlášení vzájemného pohybu základna/kontakt
- Spuštění alarmu
Jednosměrný vs. obousměrný režim
Zařízení odesílá informace při změně stavu, nebo ve výchozí konfiguraci jednou za minutu. Jednosměrný režim se používá hlavně tehdy, když má informace z okenního kontaktu získávat více zařízení (např. WCOM51 a WFC01001. V tomto režimu okenní kontakt odešle každý paket třikrát a neočekává žádné potvrzení. Komunikace je ve srovnání s obousměrným režimem méně spolehlivá a může zkrátit životnost baterie. Při přepnutí do jednosměrného režimu se k okennímu kontaktu nemůže připojit ani konfigurační program. V režimu obousměrné komunikace může být zařízení WWIN01 připojeno pouze k jednomu přijímacímu zařízení. Oba režimy se ovládají pomocí svorky UNI.
Integrace do nadřazeného systému SCADA
Zařízení lze integrovat do systémů DDC nebo SCADA přímo prostřednictvím bezdrátových bran WCOM51, WCOM01 nebo řídicí jednotky fancoilu WFC01001.
Změna hesla Midam KFP
Šifrovací heslo (výchozí hodnota: “MIKROKLIMA1234AB”) je nutné, před prvním použitím, změnit konfiguračním nástrojem WUSB01 a pomocí softwarových nástrojů dodávaných výrobcem zařízení.
