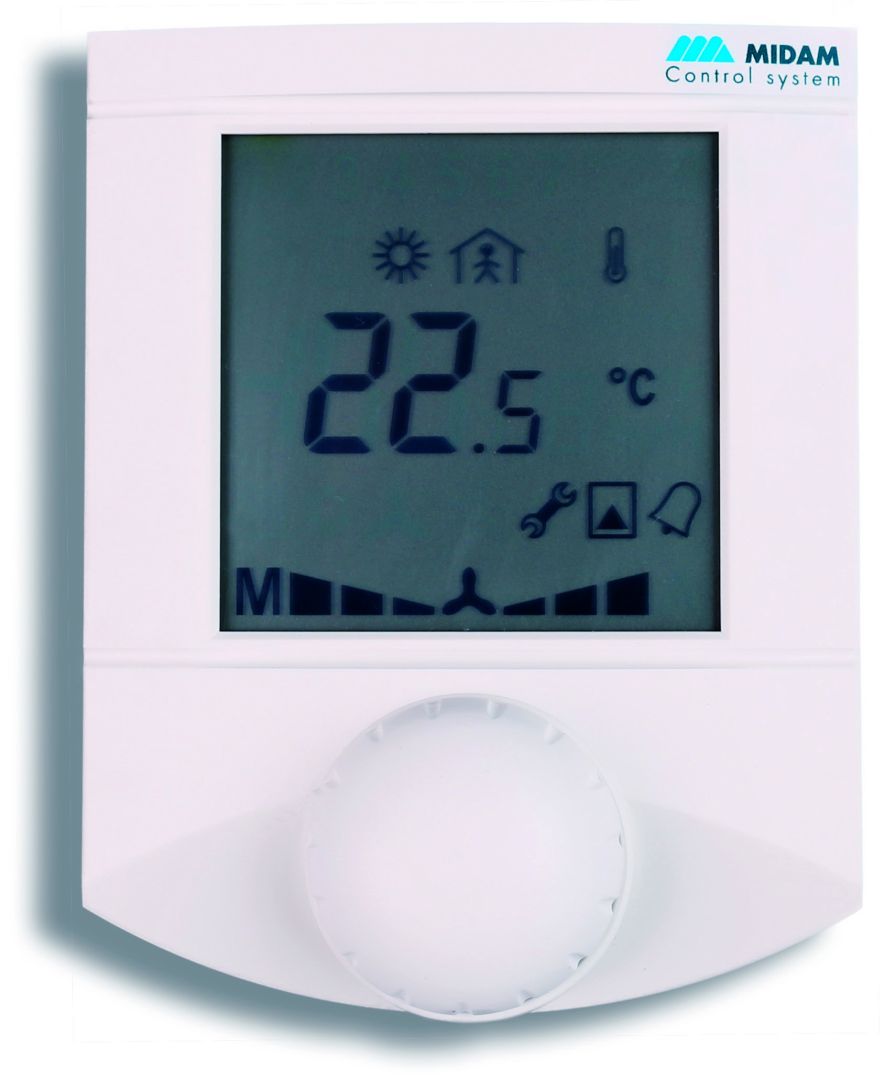

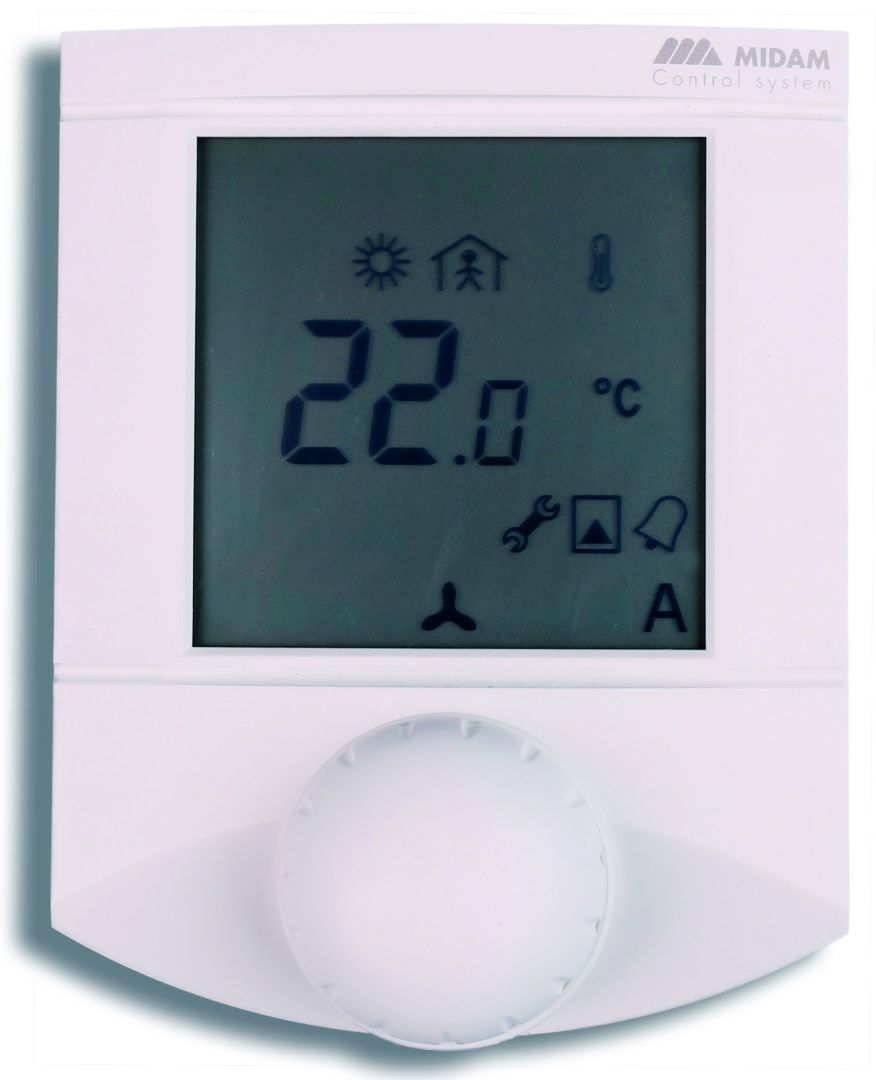

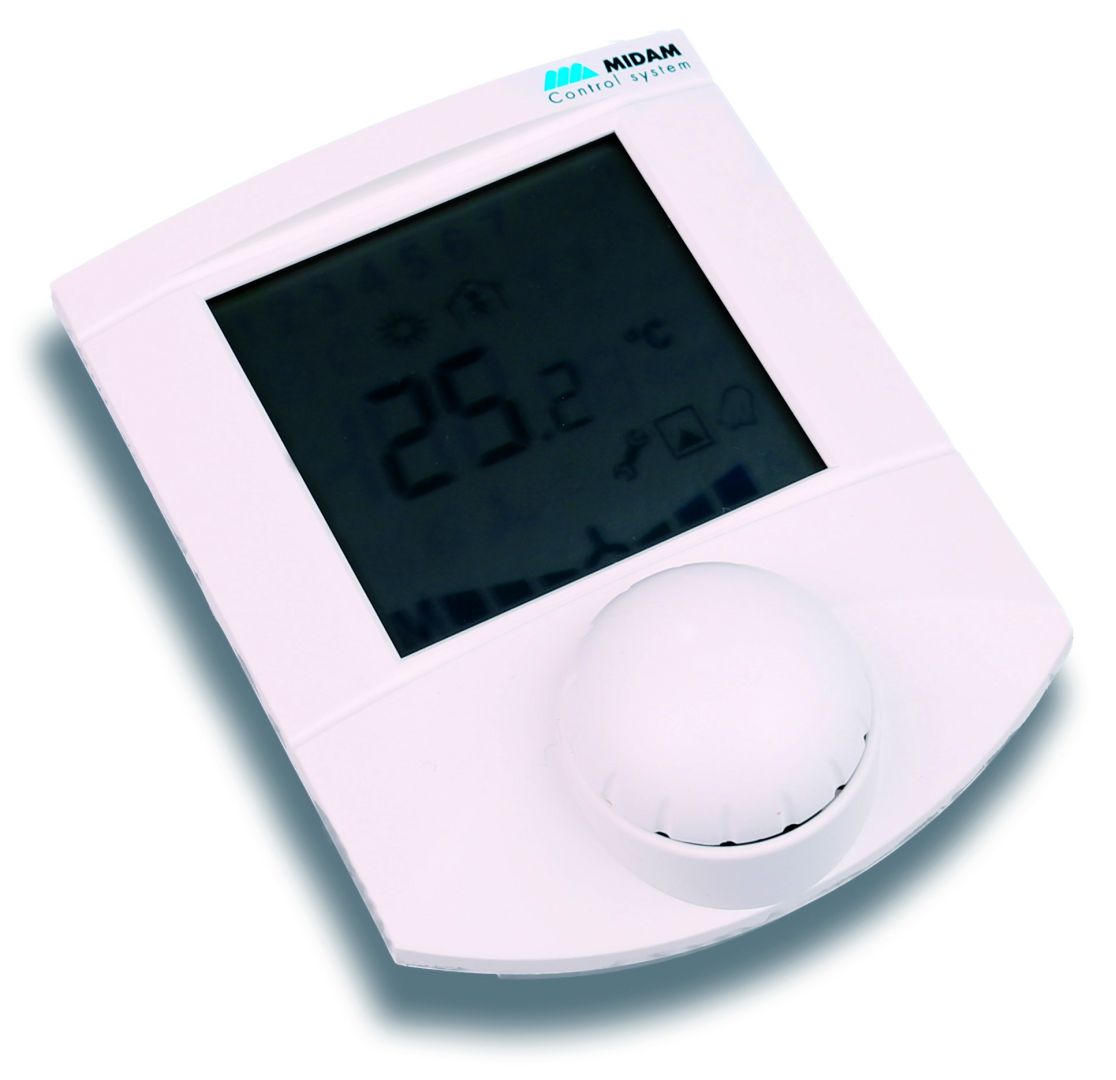

Bezdrátový pokojový ovladač - MIDAM WRU01001
Bezdrátová, bateriová pokojová HMI jednotka. Je vybavena čidly teploty a relativní vlhkosti, jejichž hodnoty mohou být uživateli k dispozici na přehledném LCD displeji. Disponuje integrovanou modbusovou mapou, která zaručuje bezproblémovou integraci do nadřazeného systému. Komunikace probíhá AES128 šifrovaným protokolem Midam KFP umožňující bezdrátovou aktualizaci firmware v zařízení.
- Čidlo teploty
- Čidlo vlhkosti
- LCD displej
- Napájení baterií
- Bezdrátový přenos
- Integrace do SCADA
Teplota
Vlhkost
Bezdrát Funkce
Bezdrátový pokojový ovladač WRU01001snímá teplotu a relativní vlhkost. Umožňuje nastavování požadované hodnoty teploty a provozních režimů otočným knoflíkem. Bezdrátová komunikace a přenos měřených hodnot probíhá v nelicencovaném pásmu 868 MHz do bezdrátové gatewaye WCOM51, resp. WCOM01. Zabudovaný 128bitový AES, poskytuje nejbezpečnější šifrovací standard pro bezdrátová připojení. Umožňuje zasílání dat (mód topení/chlazení, stupeň ventilátoru, denní/noční/útlumový režim) z nadřazeného systému zpět na displej pokojového ovladače. V nabídce je také varianta bez otočného kolečka a displeje ( viz WRU01009 ), aby byly umožněny rozmanité možnosti při stavbě projektu. V asynchronním módu a po přímém spárování s jedním z bezdrátových modulů pro světla a žaluzie WOUT2x1 je možno využít pokojový ovladač k přímému řízení dle nastavené hodnoty (setpoint s hysterezí). Zařízení má z výroby nastaveny hodnoty, které zaručí správnou výchozí funkci a umožňuje přímé vyčítání i zápis hodnot do modbusové mapy, která je k dispozici ve zvláštním dokumentu. Veškerá nastavení jsou rovněž ukládána do modbusové mapy přímo v zařízení. Před prvním použitím je zapotřebí zařízení spárovat a je doporučeno provést individuální konfiguraci, zejména změnit šifrovací heslo.
Aplikace
- Řízení HVAC systémů
- Měření teploty a vlhkosti
- Zobrazení stavových hodnot
- Bezdrátová integrace do řídicích systémů SCADA
Párování
Pro vzájemnou komunikaci jsou vyžadována dvě zařízení. Obě musí být napájena a nacházet se v dostatečné blízkosti od sebe. Nastavte přepínač PRG na WRU01001 a poté nastavte přepínač PRG, nebo přepínač DIP na vzdáleném zařízení. Od této doby je nutné do deseti vteřin stisknout na WRU01001 otočný knoflík. Tím se potvrdí spárování obou zařízení. Poté opět přepněte oba přepínače PRG, respektive DIP na zařízeních. K nastavení vzdálených bezdrátových zařízení se obvykle používá bezdrátová gateway nebo USB konfigurační nástroj WUSB01.
Integrace do nadřazeného systému
Ovladač je možno zaintegrovat napřímo přes bezdrátovou gateway, například WCOM51, resp. WCOM01, nebo regulátor fancoilu WFC01001.
Změna hesla Midam KFP
Šifrovací heslo (výchozí hodnota: “MIKROKLIMA1234AB”) je nutné, před prvním použitím, změnit konfiguračním nástrojem WUSB01 a pomocí softwarových nástrojů dodávaných výrobcem zařízení.
