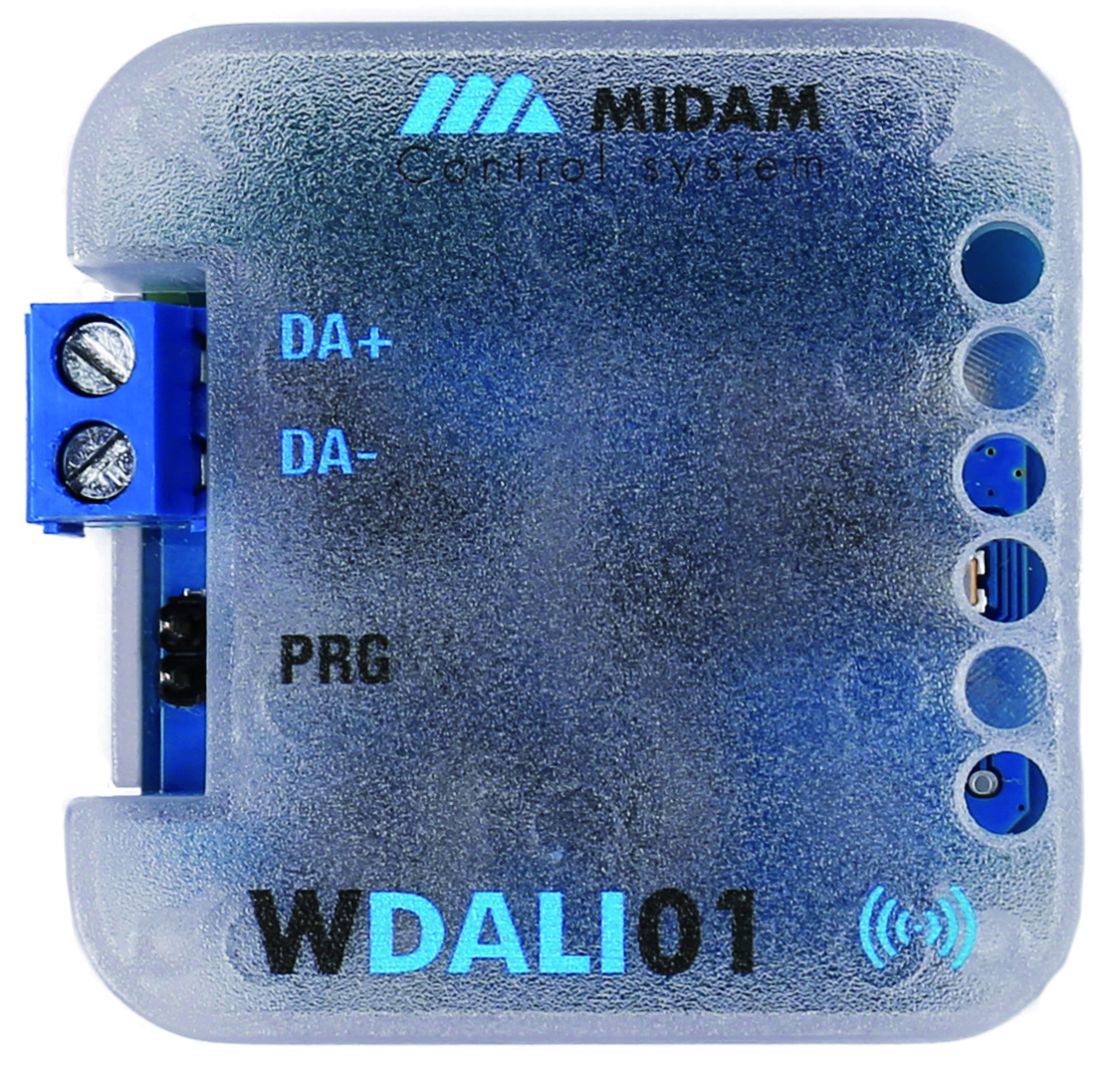

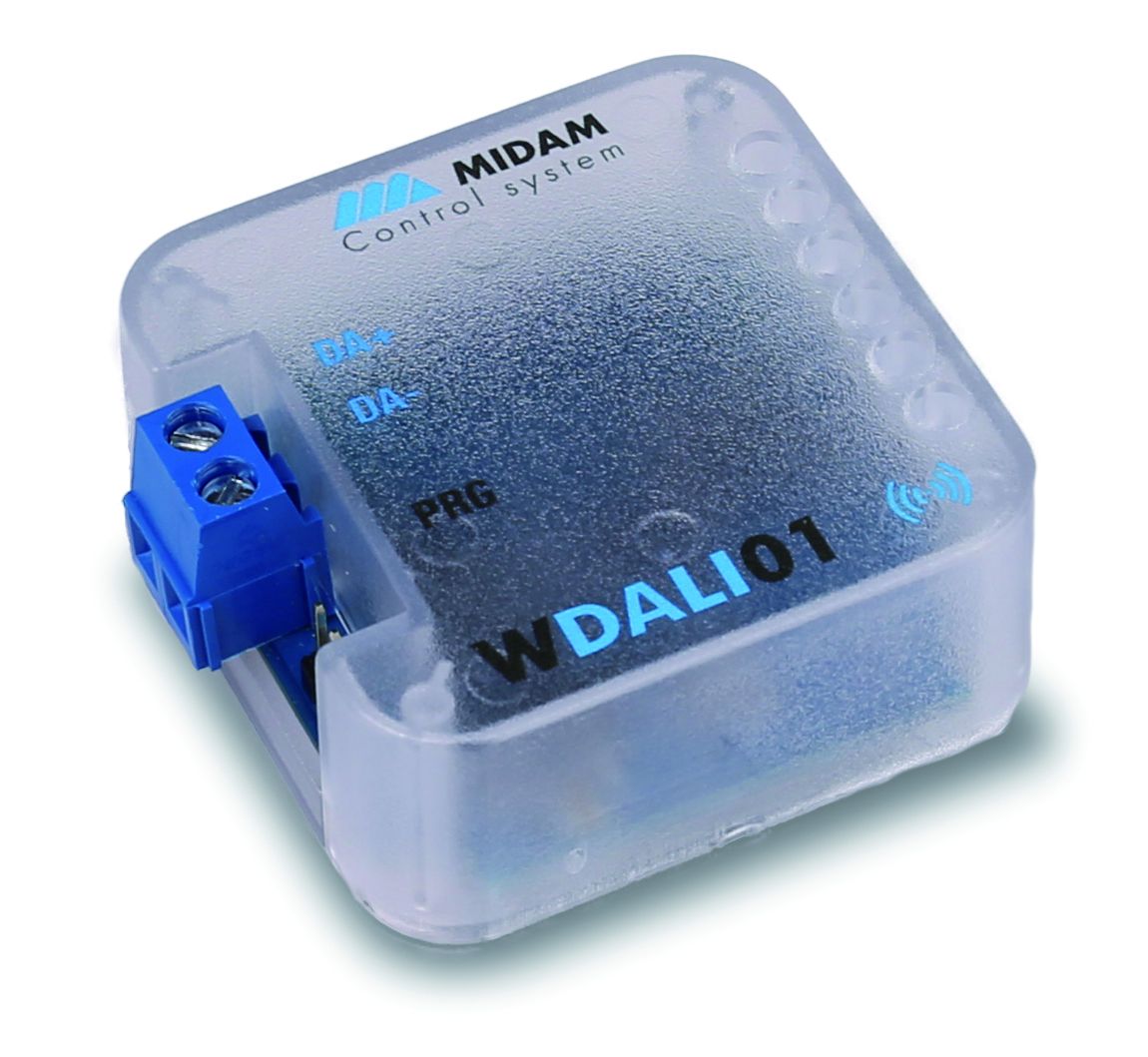

Bezdrátový převodník DALI multimaster - MIDAM WDALI01
Kompaktní, bezdrátový sériový převodník pro ovládání světel pracujících ve standardu DALI. Jedná se o druhou generaci typu multimaster dle standardu EN60929 edice 4:2011 příloha E. Zařízení je pasivně napájeno ze sběrnice DALI. Disponuje integrovanou modbusovou mapou. Komunikace probíhá AES128 šifrovaným protokolem Midam KFP, který umožňuje bezdrátovou aktualizaci firmware v zařízení.
- Ovládání světel ve standardu DALI
- 2. generace typu multimaster dle EN60929
- Pasivní napájení ze sběrnice DALI
- Integrovaná modbusová mapa
Funkce
Bezdrátová komunikace probíhá v nelicencovaném pásmu 868 MHz. Zabudovaný 128bitový AES, poskytuje nejbezpečnější šifrovací standard pro bezdrátová připojení. V autonomním módu lze přijmout a zpracovat příkazy z až 16 zařízení WINXxx. Funkce tlačítek jsou stisk/uvolnění/ přidržení, nebo vypnuto/zapnuto. Každá přijatá událost z tlačítka nebo vypínače vygeneruje uživatelem předem definovaný DALI příkaz, který je odvysílán na sběrnici. V případě DALI příkazů, které nejsou v režimu “broadcast” je zpětná odpověď z předřadníku DALI přijata a zpracována v zařízení WDALI01 a může být vyčtena nadřazeným systémem přes bezdrátovou gateway WCOM01, resp. WCOM51. Komunikace DALI je založena na standardu EN60929 ed.4:2011 příloha E, což umožňuje využití technologie typu multimaster. Zařízení WDALI01 je pasivně napájeno přímo z DALI sběrnice. Zařízení má z výroby nastaveny hodnoty, které zaručí správnou výchozí funkci a umožňuje přímé vyčítání i zápis hodnot do modbusové mapy, která je k dispozici ve zvláštním dokumentu. Veškerá nastavení jsou rovněž ukládána do modbusové mapy přímo v zařízení. Před prvním použitím je zapotřebí zařízení spárovat a je doporučeno provést individuální konfiguraci, zejména změnit šifrovací heslo.
Aplikace
- Bezdrátové ovládání sběrnice DALI
- Příjem z až 16 zařízení WINXxx
- Bezdrátové ovládání světel
- Bezdrátová integrace do nadřazeného systému (SCADA)
Párování
Pro vzájemnou komunikaci jsou vyžadována dvě zařízení. Obě musí být napájena a nacházet se v dostatečné blízkosti od sebe. Nastavte přepínač PRG na WDALI01 a poté nastavte přepínač PRG, nebo přepínač DIP na vzdáleném zařízení. Od této doby je nutné do deseti vteřin aktivovat jakýkoliv digitální vstup na WINXxx. Tím se potvrdí spárování obou zařízení. Poté opět přepněte oba přepínače PRG, respektive DIP na zařízeních.
Integrace do nadřazeného systému
Pro přímou integraci zařízení je nutno použít bezdrátovou gateway, například WCOM01, resp. WCOM51.
Změna hesla nebo frekvence
Šifrovací heslo (výchozí hodnota: “MIKROKLIMA1234AB”) je nutné, před prvním použitím, změnit konfiguračním nástrojem WUSB01 a pomocí softwarových nástrojů dodávaných výrobcem zařízení.
