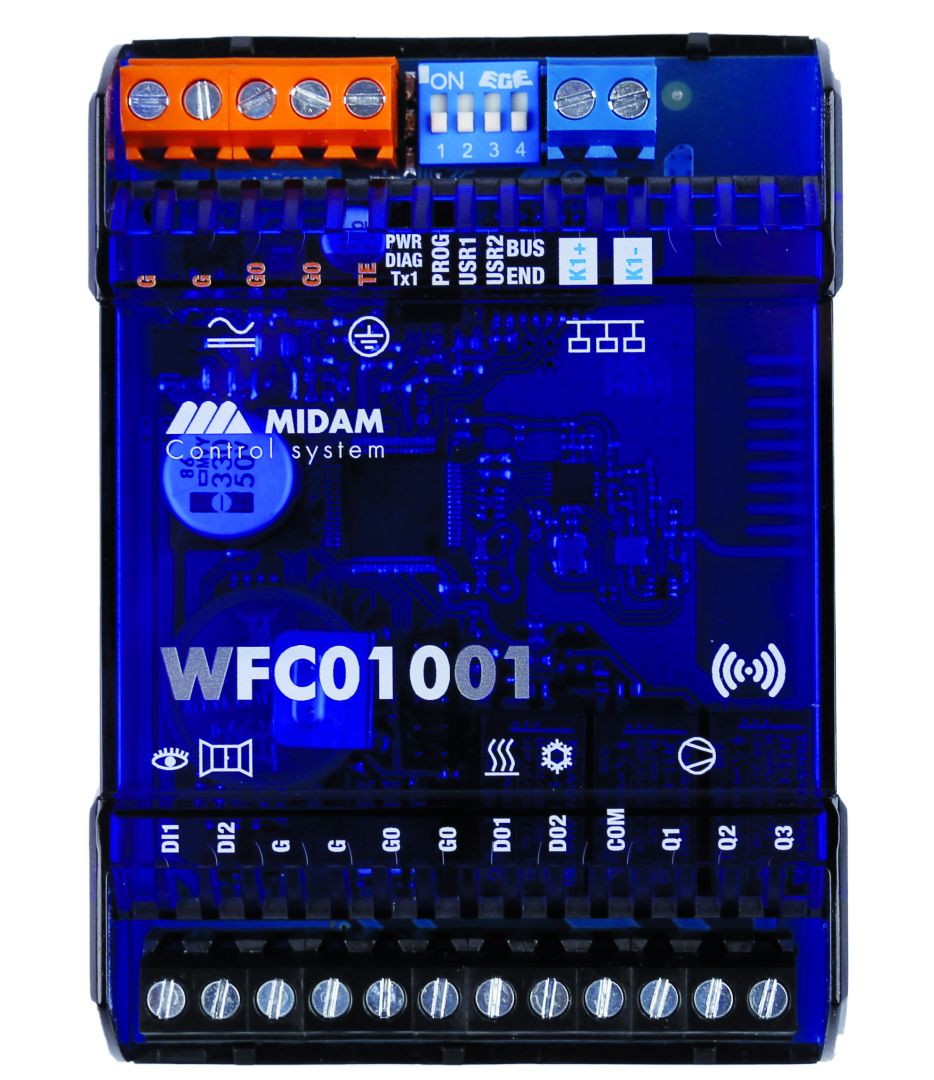

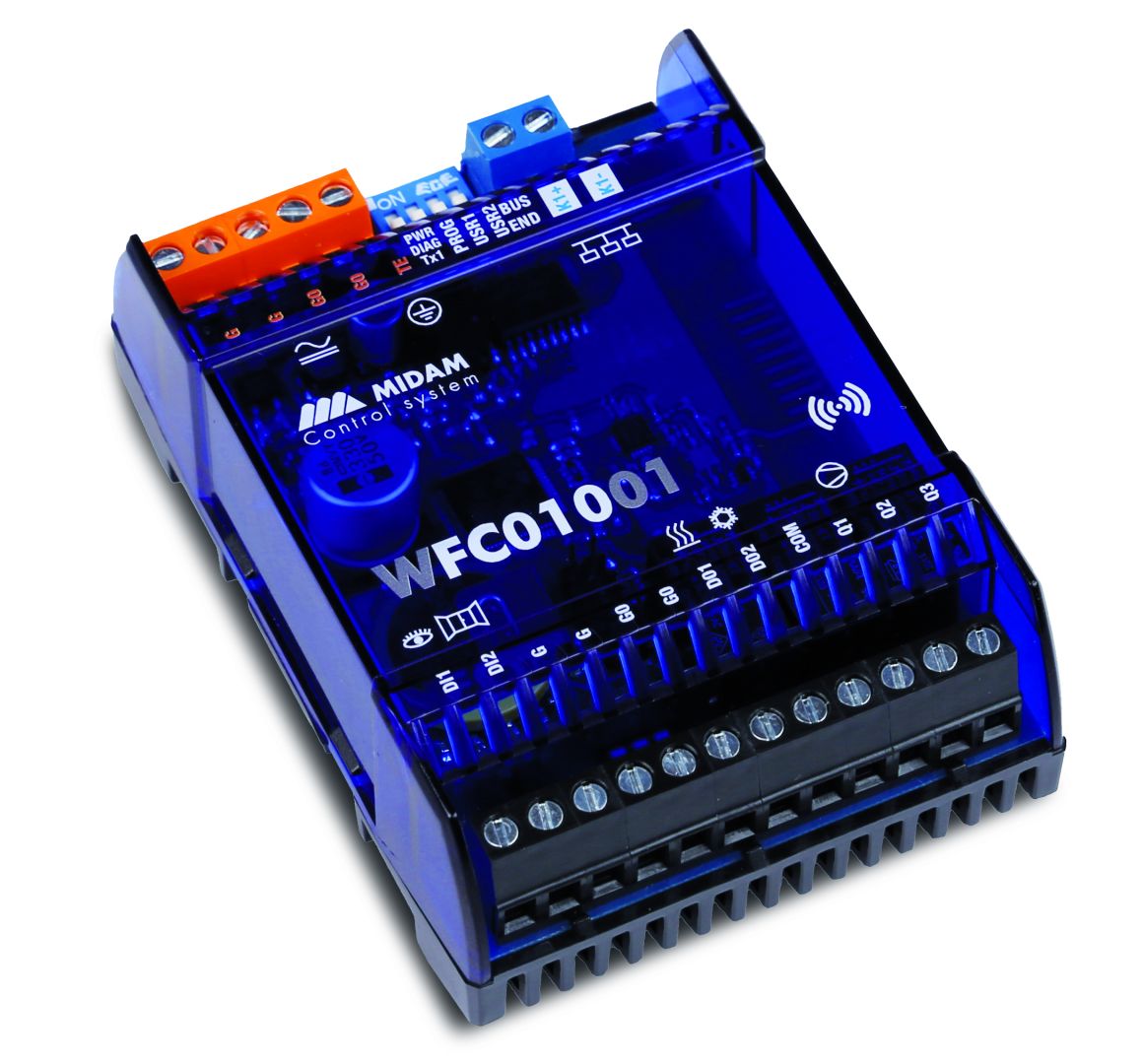

Bezdrátový regulátor fancoilu - MIDAM WFC01001
Bezdrátový regulátor fancoilu s možností třístupňové regulace rychlosti ventilátoru a ventilů topení/chlazení. Může pracovat zcela autonomně, nebo být díky integrované modbusové mapě zapojen do nadřazených systémů PLC/SCADA. Komunikace probíhá AES128 šifrovaným protokolem Midam KFP, který rovněž umožňuje bezdrátovou aktualizaci firmware v zařízení. Vhodným pokojovým ovladačem pro tento regulátor je WRU01001.
- Třístupňová regulace rychlosti ventilátorů a ventilů
- Může pracovat zcela autonomně
- Integrovaná modbusová mapa
- Zapojení do nadřazených systémů PLC/SCADA
Funkce
Regulátor WFC01001 komunikuje s pokojovým ovladačem v nelicencovaném pásmu 868 MHz. Zabudovaný 128bitový AES, poskytuje nejbezpečnější šifrovací standard pro bezdrátová připojení. Pokojová a žádaná teplota, přenášená z ovladače je kalkulována v PI algorytmu. Na výstupech zařízení probíhá PWM modulace k řízení termohlavic triaky. Regulátor je určen pro práci v neagresivním prostředí, avšak bez nutnosti údržby. Regulátory je možno připevnit přiloženými držáky na jakýkoliv plochý povrch (tělo jednotky, instalační panel). Držáky je možno demontovat a osadit regulátor na standardní lištu DIN. Vestavěné, vysoce přesné, kalibrované hodiny reálného času (RTC) využívají záložní baterii a umožňují nastavení týdenního programu s šesti programy v daném dni. Ovládanými režimy jsou Komfort, Útlum a Vypnuto. Regulátor disponuje dvěma digitálními vstupy pro čtení z čidla přítomnosti (odkladač karet, čidlo pohybu) a okenního kontaktu. Mohou být nastaveny oba způsoby ovládání NO (normally open) nebo NC (normally closed). Stupně ventilátoru jsou buď řízeny automaticky (podle regulační odchylky, resp. výstupu PID regulátoru) nebo ručně (je-li tato funkce při konfiguraci povolena). Zařízení má z výroby nastaveny hodnoty, které zaručí správnou výchozí funkci a umožňuje přímé vyčítání i zápis hodnot do modbusové mapy, která je k dispozici ve zvláštním dokumentu. Veškerá nastavení jsou rovněž ukládána do modbusové mapy přímo v zařízení. Před prvním použitím je zapotřebí zařízení spárovat a je doporučeno provést individuální konfiguraci, zejména změnit šifrovací heslo.
Aplikace
- Řízení místností s čtyřtrubkovým fancoilem
- Řízení místností s dvoutrubkovým fancoilem
- Řízení místností s chladícími fancoily a radiátory
- Řízení místností s topnými konvektory a chladícími panely
- Sběr hodnot protokolem wMbus
- Drátová i bezdrátová integrace do nadřazeného systému (SCADA)
Párování
K jednomu regulátoru WFC01001 je možné připojit až 8 bezdrátových zařízení KFP, nebo wMbus. Pro vzájemnou komunikaci jsou vyžadována dvě zařízení. Obě musí být napájena a nacházet se v dostatečné blízkosti od sebe. Nastavte přepínač PRG na WFC01001 a poté nastavte přepínač PRG, nebo přepínač DIP na vzdáleném zařízení. Od této doby je nutné do deseti vteřin stisknout na WRU01001 otočný knoflík. Tím se potvrdí spárování obou zařízení. Poté opět přepněte oba přepínače PRG, resp. DIP na zařízeních.
Integrace do nadřazeného systému
Regulátor WFC01001 je možno zaintegrovat do nadřazeného systému přímo po sběrnici Modbus RTU (RS485), nebo přes bezdrátovou gateway, například WCOM51, resp. WCOM01.
Změna hesla Midam KFP
Šifrovací heslo (výchozí hodnota: “MIKROKLIMA1234AB”) je nutné, před prvním použitím, změnit konfiguračním nástrojem WUSB01 a pomocí softwarových nástrojů dodávaných výrobcem zařízení.
