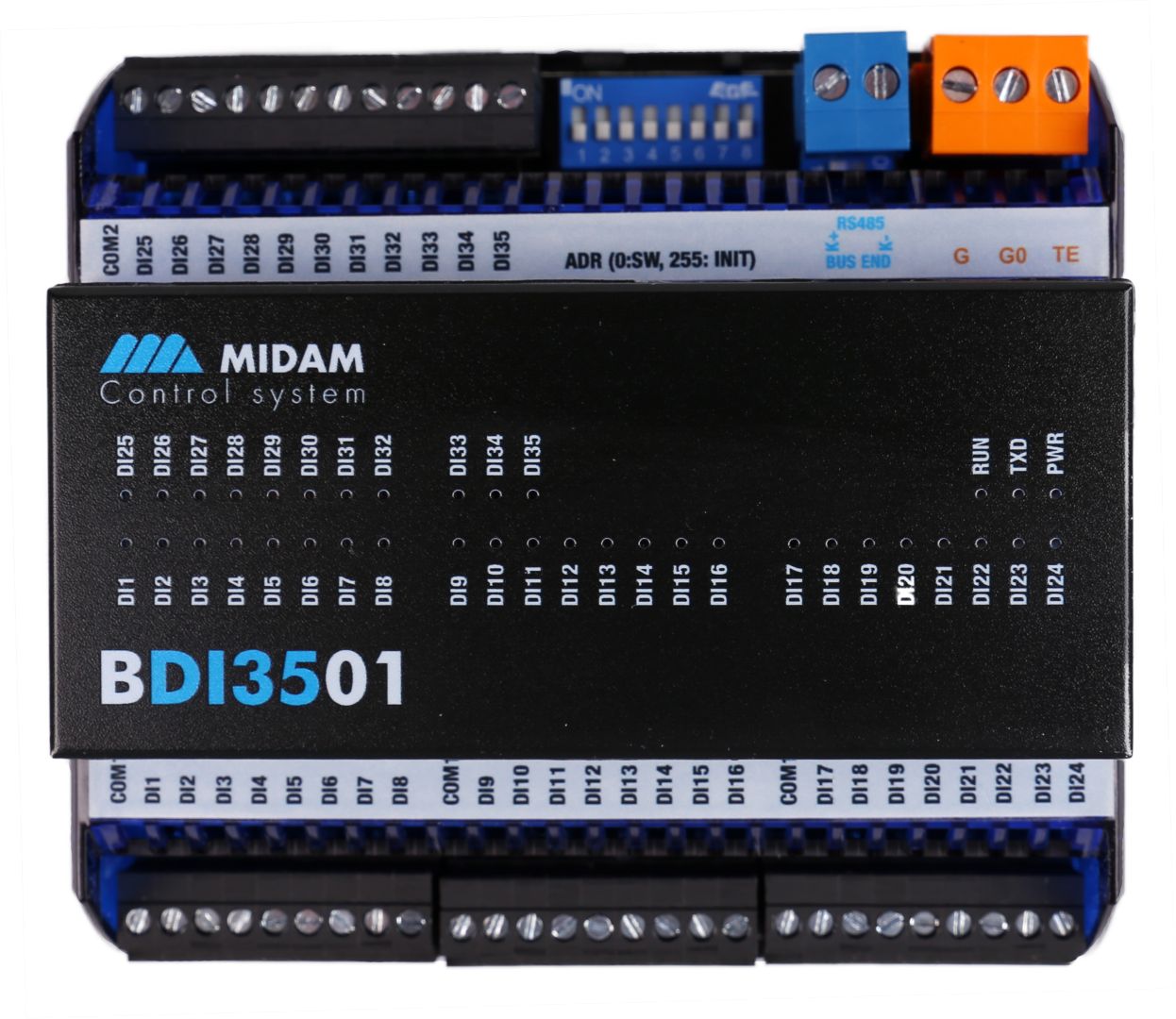

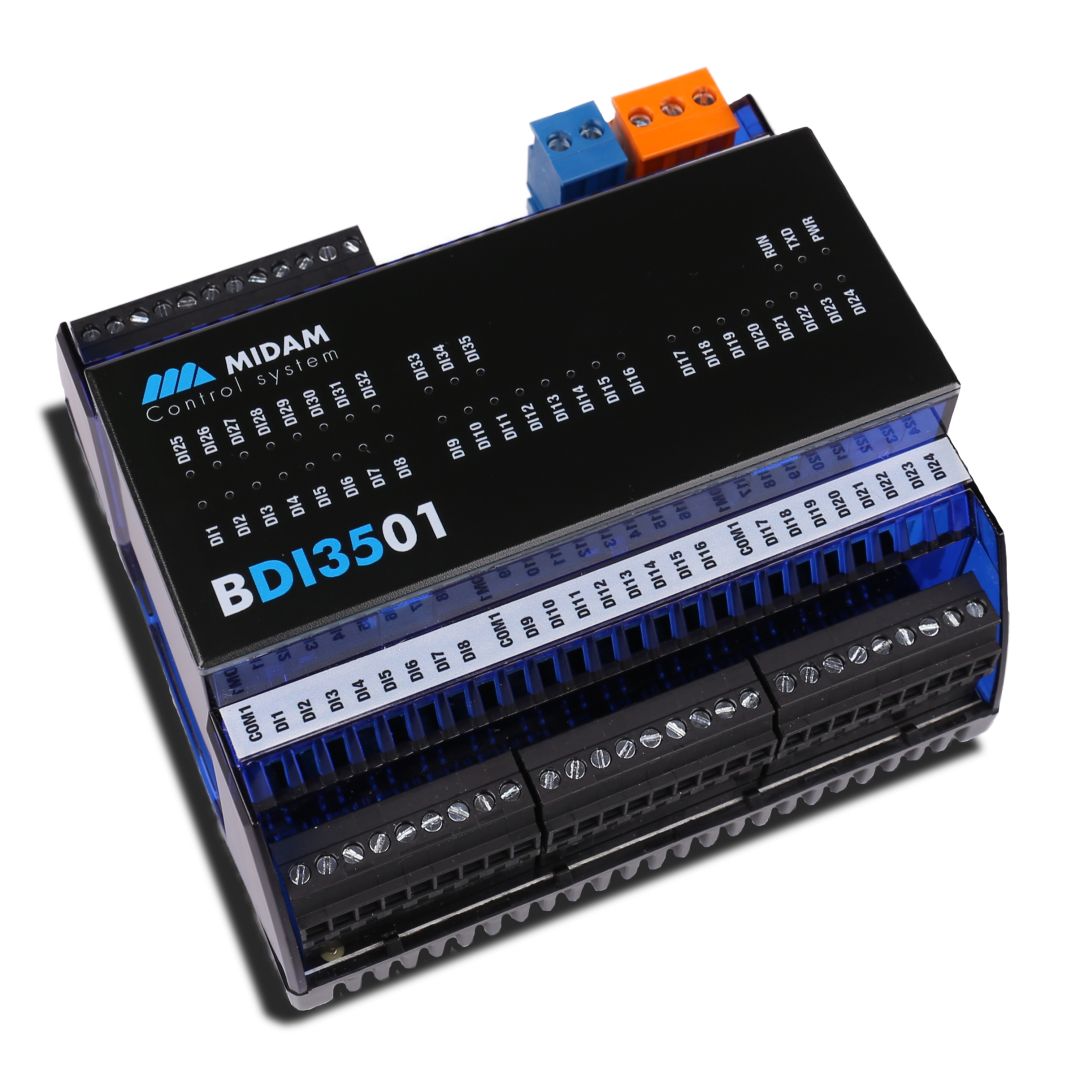

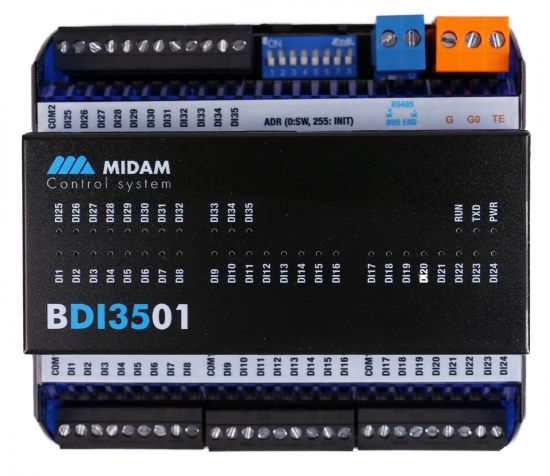

Modul 35 digitálních/čítačových vstupů - MIDAM BDI3501
Mikroprocesorem řízený modul s 35 binárními (digitálními)/číslicovými vstupy. Sériová komunikace je založena na protokolu Modbus RTU (RS485). Pomocí nativní modbusové mapy je zaručena bezproblémová integrace do různých systémů PLC/SCADA.
- Modul řízený mikroprocesorem
- Modbus RTU (RS485)
- Nativní modbusová mapa
- Integrace do nadřazených systémů PLC/SCADA
Funkce
Modul BDI3501 monitoruje až 35 digitálních/čítačových vstupů. Všechny digitální vstupy jsou konfigurovatelné a určené pro malá napětí do 30 V DC, 26 V AC. Vstupy DI1 až DI24 mají společnou zem - COM1. Vstupy DI25 až DI35 mají společnou zem - COM2. Svorky COMx nejsou uvnitř modulu propojeny. V důsledku toho může mít každá z nich jiný potenciál. Vstupy jsou opticky odděleny od zbytku napájecího obvodu modulu. Mějte na paměti, že v případě sběru čítacích impulsů není k dispozici záložní baterie pro uložené hodnoty. Zařízení má z výroby nastavené hodnoty pro zajištění správné výchozí funkce a umožňuje přímé čtení a zápis hodnot do modbusové mapy, která je k dispozici v samostatném dokumentu. Veškerá nastavení jsou rovněž uložena v modbusové mapě, přímo v systému zařízení. Pokud modul ukončuje komunikační sběrnici, tj. je poslední v řadě, lze zkratováním přepínače BUS END DIP zapnout zakončovací odpor 120 R. V případě, že modul není v řadě, je možné jej zapnout. Tři LED diody umístěné uvnitř krytu umožňují rychlou diagnostiku, jako je indikace napájení, komunikace a běhu systému. Komunikační obvody jsou chráněny proti přepětí a galvanicky odděleny od ostatních částí modulu. Stav vstupů indikuje každá z 35 LED diod zvlášť. Modul obsahuje i tzv. „watchdog“. Modul je vybaven odnímatelnými konektory, které jsou k dispozici pro všechny vstupy i pro komunikační a napájecí část. Díky tomu je jeho instalace a údržba rychlá a snadná. Modul je vybaven systémem instalace na lištu DIN (snap on).
Aplikace
- Modul 35 digitálních vstupů
- Sběr binárních / digitálních signálů
- Integrace do topologie PLC / SCADA
- Obecné použití
Adresace
Adresu Modbus lze nastavit dvěma způsoby. Pomocí přepínačů DIP se zvyšuje jejich bitová váha zprava doleva, viz obrázek s příkladem, kde je adresa 98 nastavena aktivací přepínačů 2, 3 a 7 s bitovou váhou 64, 32 a 2. Platný nastavitelný rozsah je 1 až 254. Adresa 0 (všechny přepínače vypnuty) znamená, že adresa je nastavena tak, jak je zadána v tabulce Modbus. Adresa 255 (všechny přepínače zapnuty) uvádí modul do režimu INIT (tovární nastavení), kde je adresa Modbus 1 a komunikační parametry jsou nastaveny na 9600/8/N/1. Softwarové adresování je možné pomocí příslušného softwarového nástroje dodávaného výrobcem zařízení. Funkce softwarového adresování je aktivní pouze za předpokladu, že přepínač hardwarového adresování je nastaven na 0. Všechny změny platí po vypnutí a opětovném zapnutí modulu.
Konfigurace
Zařízení se konfiguruje pomocí nástroje dodávaného výrobcem nebo pomocí standardního SW nástroje Modbus, který upravuje příslušné registry. Tímto způsobem lze konfigurovat různé provozní režimy a uživatelské přístupy. Úpravy a konfiguraci zařízení lze provádět i později bez nutnosti použití speciálních nástrojů.
