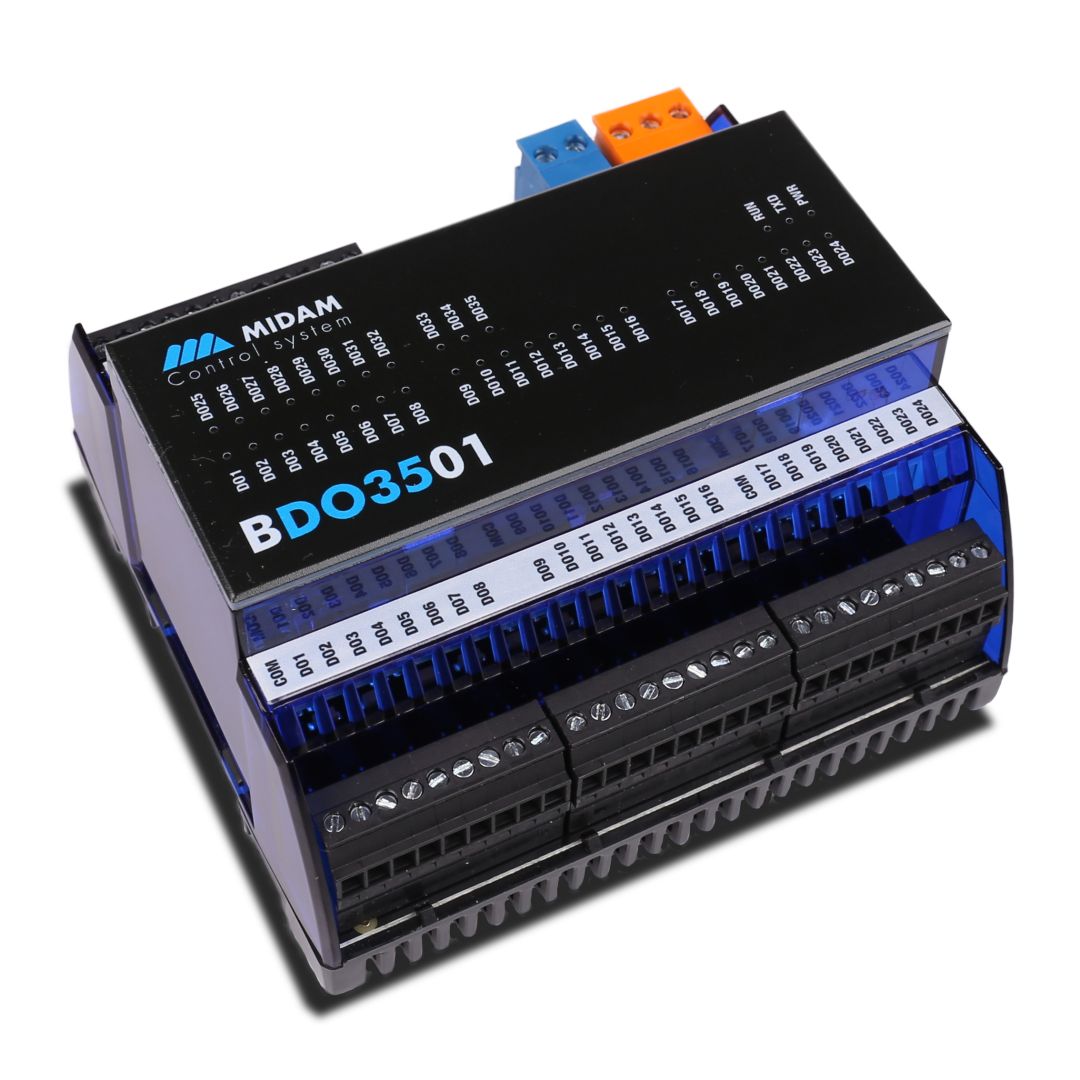

Modul 35 digitálních výstupů - MIDAM BDO3501
Mikroprocesorem řízený modul vybavený 35 binárními (digitálními) výstupy. Komunikace po sériové lince je založena na protokolu Modbus RTU (RS485). Nativní Modbus mapa umožňuje bezproblémovou integraci do široké škály PLC a SCADA systémů.
- Modul řízený mikroprocesorem
- Modbus RTU (RS485)
- Nativní modbusová mapa
- Integrace do nadřazených systémů PLC/SCADA
Funkce
Aplikace
- Modul s 35 digitálními výstupy
- Řízení binárních signálů
- Integrace do PLC topologie
- Univerzální použití
Adresace

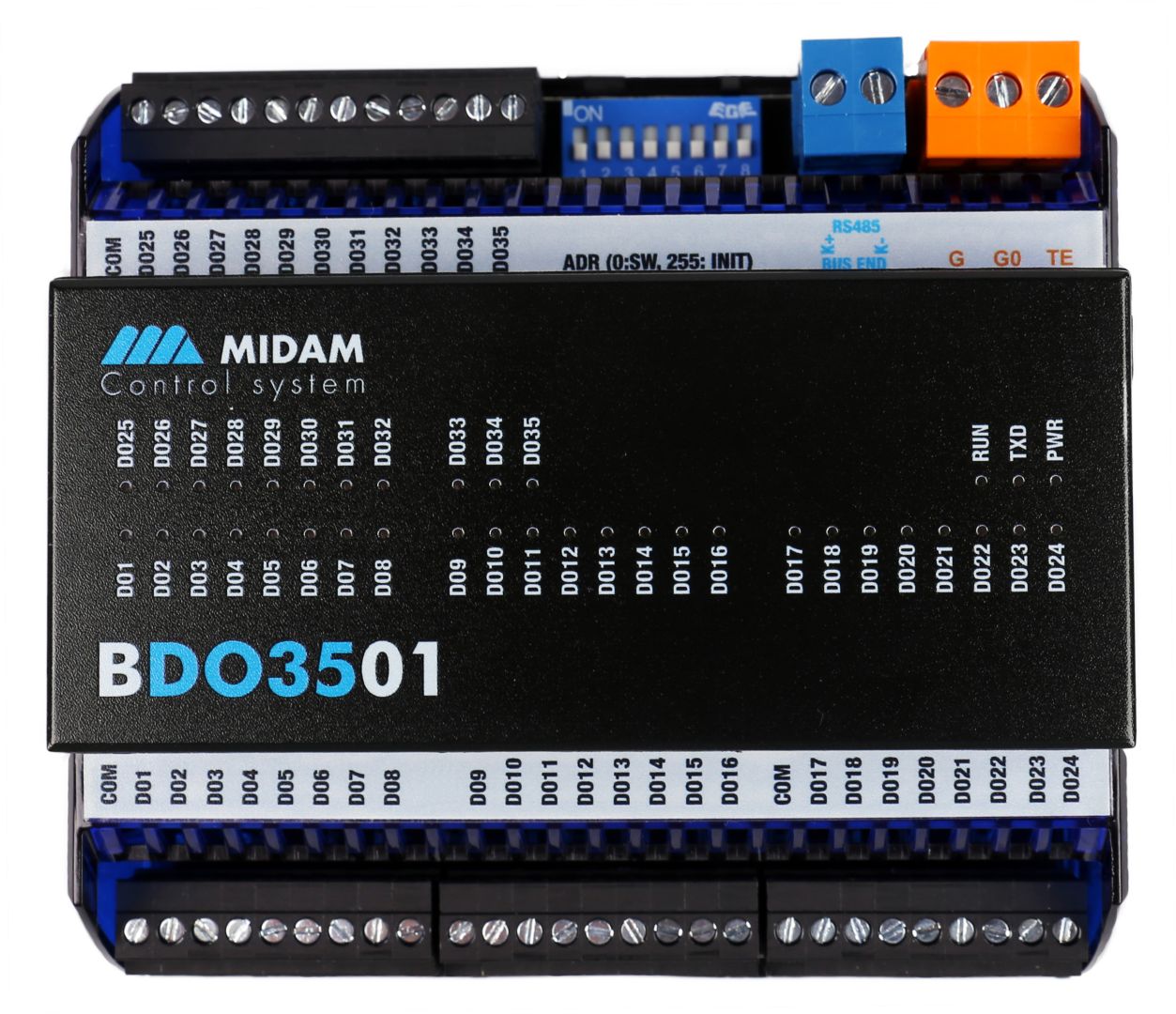

Modbus adresu lze nastavit dvěma způsoby. Pomocí DIP přepínačů, jejichž bitová váha se zvyšuje zprava doleva. Viz obrázek s příkladem, kde je adresa 98 nastavena aktivací přepínačů 2, 3 a 7 s bitovou váhou 64, 32 a 2.Platný rozsah nastavitelné adresy je 1 až 254. Adresa 0 (všechny přepínače OFF) znamená, že adresa je nastavena podle hodnoty uvedené v Modbus tabulce.
Adresa 255 (všechny přepínače ON) uvede modul do režimu INIT (tovární nastavení), ve kterém je Modbus adresa nastavena na 1 a komunikační parametry jsou 9600 / 8 / N / 1. Softwarové adresování je možné pomocí příslušného softwarového nástroje dodaného výrobcem zařízení. Tato funkce je aktivní pouze tehdy, pokud je přepínač hardwarového adresování nastaven na 0. Veškeré změny se projeví po vypnutí a opětovném zapnutí modulu.
Konfigurace
Zařízení se konfiguruje pomocí nástroje výrobce nebo pomocí standardního nástroje pro Modbus, úpravou příslušných registrů. Tímto způsobem lze nastavit různé provozní režimy a uživatelská oprávnění. Změny konfigurace řadiče lze následně provádět bez potřeby speciálních nástrojů.
Integrace do PLC systémů
Modul lze integrovat prostřednictvím Modbus RTU (RS485).
