Modul BAIO1601 umožňuje monitorování a řízení až 8 analogových vstupů a 8 analogových výstupů. Vstupní signály jsou zpracovány a multiplexovány do 16bitového A/D převodníku. Každý vstup má samostatně nastavitelný měřicí rozsah (viz technická data) a vstupy lze také použít jako měření proudu 0–20 mA, pokud je aktivován příslušný DIP přepínač. Zařízení má výrobně nastavené hodnoty, které zajišťují správnou výchozí funkci, a umožňuje přímé čtení a zápis hodnot do Modbus mapy, která je dostupná v samostatném dokumentu. Všechna nastavení jsou také uložena přímo v Modbus mapě zařízení. Pokud je modul ukončením komunikační sběrnice (tj. je poslední v řadě), lze zapnout ukončovací odpor 120 Ωzkratováním DIP přepínače BUS END. Tři LED diody umístěné uvnitř krytu umožňují rychlou diagnostiku – napájení, komunikace a systémová indikace. Komunikační obvody jsou chráněny proti přepětí a galvanicky odděleny od ostatních částí modulu. Modul je také vybaven watchdogem. Modul je vybaven odnímatelnými konektory pro všechny signály, stejně jako pro datovou a napájecí linku, což umožňuje rychlou a snadnou instalaci i údržbu. Modul je určen pro montáž na DIN lištu (zacvakávací klip).

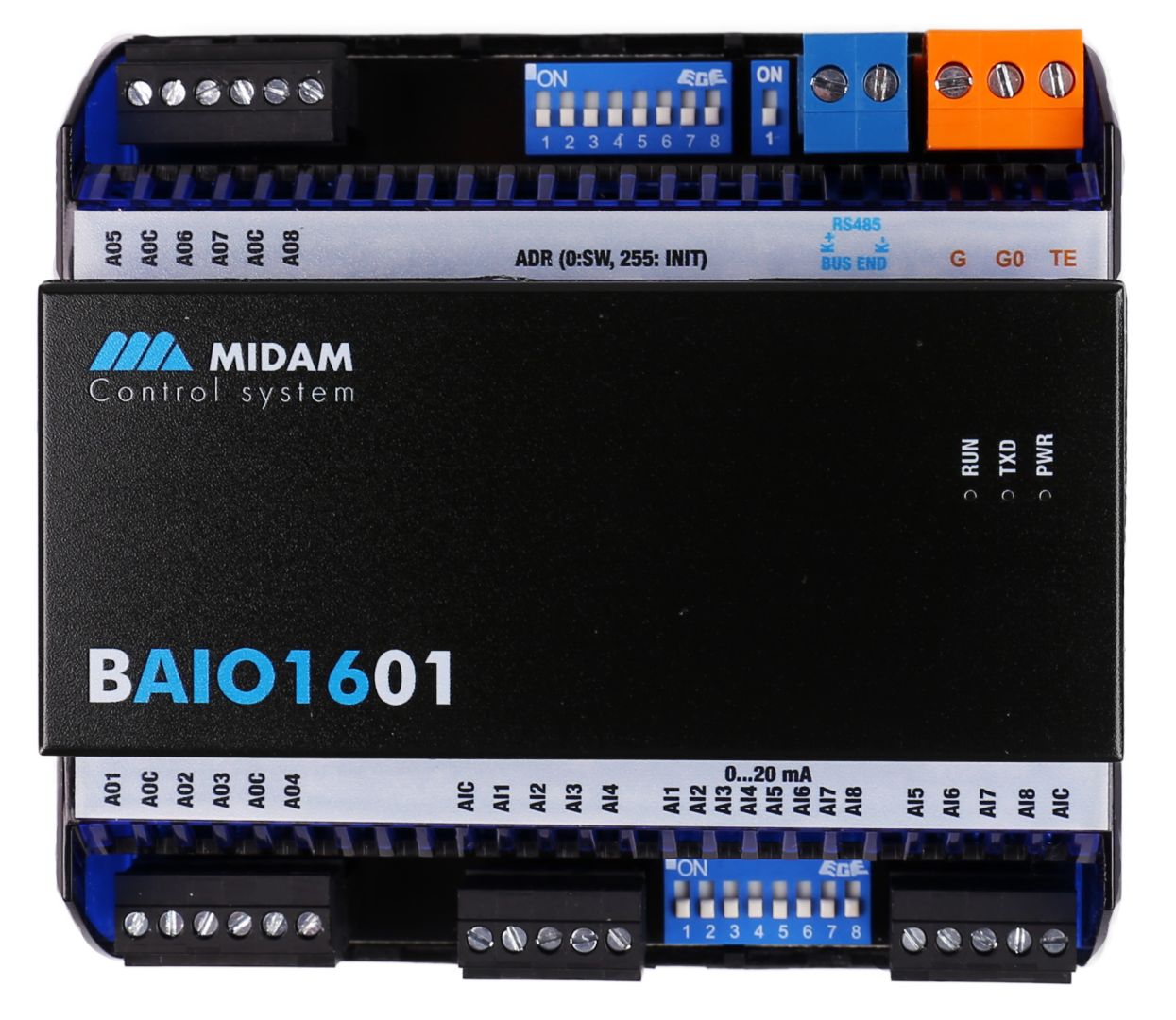

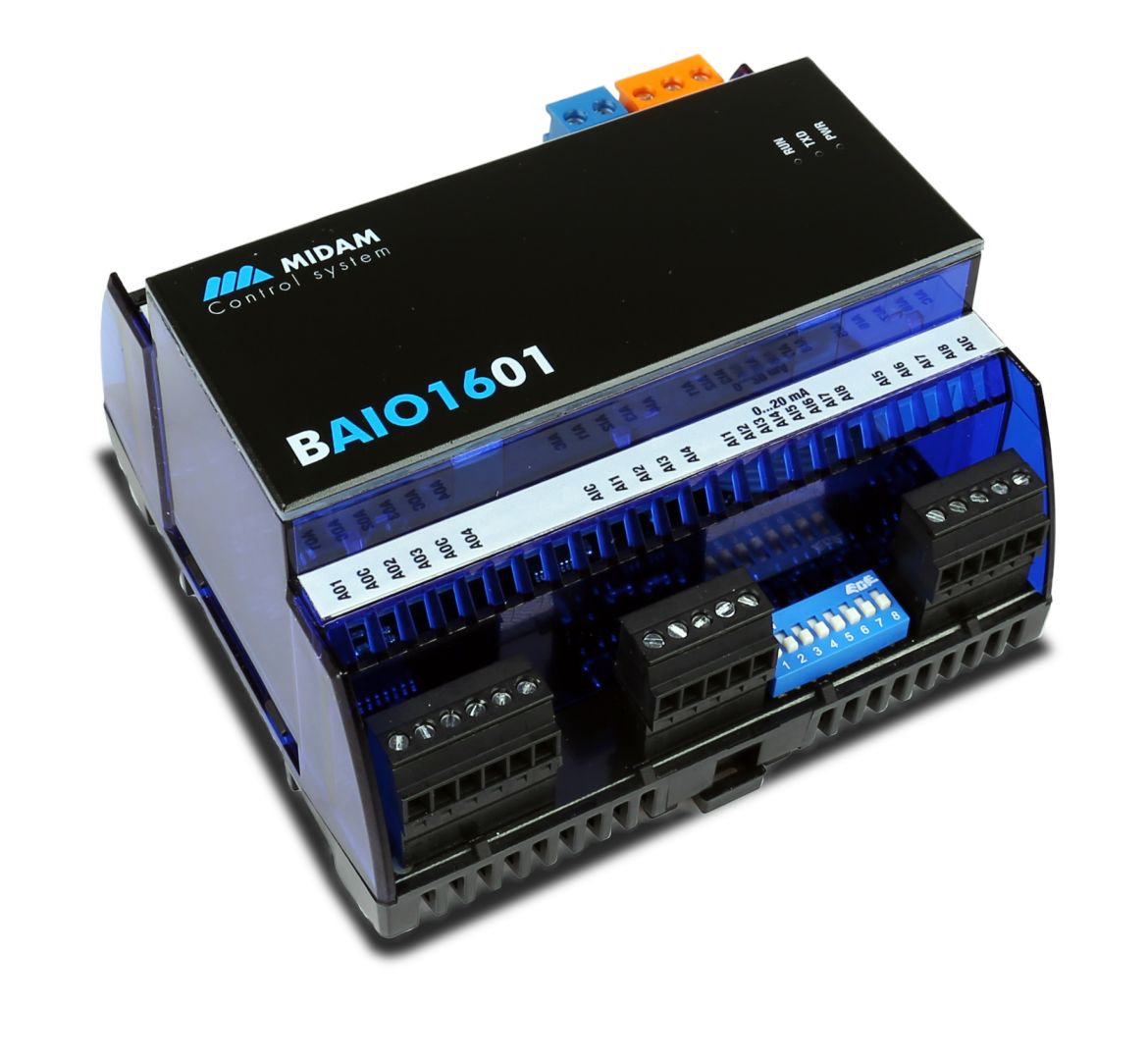

Modul se 16 analogovými vstupy/výstupy - MIDAM BAIO1601
Mikroprocesorem řízený modul vybavený 8 analogovými vstupy s volitelným měřicím rozsahem (napětí, odpor, teplota, proudová smyčka) a 8 analogovými výstupy 0…10 V. Komunikace po sériové lince je založena na protokolu Modbus RTU (RS485). Nativní Modbus mapa umožňuje bezproblémovou integraci do široké škály PLC a SCADA systémů.
- Řízený modul mikroprocesorem
- 8 analogových vstupů/výstupů
- Volitelné měřící rozsahy
- Modbus RTU (RS485)
- Integrace do nadřazeného systému SCADA
Funkce
Aplikace
- Modul s 8 analogovými vstupy / 8 analogovými výstupy
- Sběr a řízení analogových signálů
- Integrace do PLC topologie
- Univerzální použití
Adresování
Modbus adresu lze nastavit dvěma způsoby. Pomocí DIP přepínačů, jejichž bitová váha se zvyšuje zprava doleva. Viz obrázek s příkladem, kde je adresa 98 nastavena aktivací přepínačů 2, 3 a 7 s bitovou váhou 64, 32 a 2.Platný rozsah nastavitelné adresy je 1 až 254. Adresa 0 (všechny přepínače OFF) znamená, že adresa je nastavena podle hodnoty uvedené v Modbus tabulce.
Adresa 255 (všechny přepínače ON) uvede modul do režimu INIT (tovární nastavení), ve kterém je Modbus adresa nastavena na 1 a komunikační parametry jsou 9600, 8, N, 1. Softwarové adresování je možné pomocí příslušného softwarového nástroje dodaného výrobcem zařízení. Tato funkce je aktivní pouze tehdy, pokud je přepínač hardwarového adresování nastaven na 0. Veškeré změny se projeví po vypnutí a opětovném zapnutí modulu.
Konfigurace
Zařízení se konfiguruje pomocí nástroje výrobce nebo pomocí standardního nástroje pro Modbus, úpravou příslušných registrů. Tímto způsobem lze nastavit různé provozní režimy a uživatelská oprávnění. Změny konfigurace řadiče lze následně provádět bez potřeby speciálních nástrojů.
Integrace do PLC systému
Modul lze integrovat prostřednictvím Modbus RTU (RS485).
