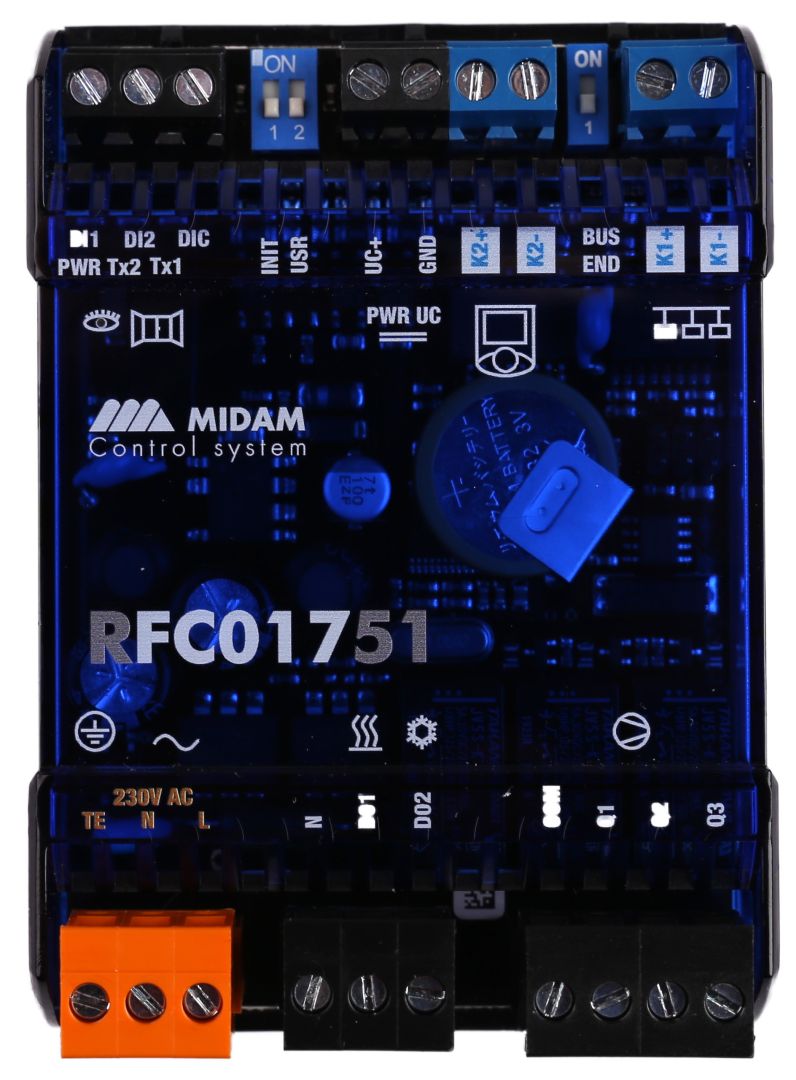

Komunikativní regulátor fancoilu 230VAC - MIDAM RFC01751
Komunikativní regulátor fancoilu s trístupnovou rychlostí ventilátoru a rízeným provozem topení/ chlazení. Je napájen 230 VAC a muže pracovat zcela v autonomním režimu, nebo jej lze integrovat do topologie ruzných nadrazených SCADA systému. Vhodným HMI pro RFC01711 je pokojová jednotka RUC00011, resp. RGC000xx. Komunikace mezi ní a regulátorem je založena na proprietárním protokolu po sériové lince.
- Třístupňové regulování rychlostí ventilátoru
- Řízený provoz topení/chlazení
- Napájení 230 VAC
- Možnost fungování v autonomním režimu
- Integrace do SCADA
Funkce
Regulátor fancoilu RFC01751 pracuje se sítovým napetím 230 VAC a soucasne zajištuje bezpecné napájení 24 VDC pro pokojovou jednotku RUC00011, resp RGC000xx. Regulátor komunikuje s pokojovou jednotkou pomocí proprietárního protokolu pres vyhrazenou sériovou linku. Teploty místnosti a požadované teploty prenášené z regulátoru místnosti se pocítají v PI algorytmu. Pro rízení radiátorových ventilu pomocí výstupních triaku regulátoru se používá modulace PWM. Regulátor je navržen tak, aby pracoval v neagresivním prostredí, ale nevyžaduje žádnou údržbu po celou dobu životnosti. Lze jej namontovat pomocí pripevnených držáku na jakýkoliv rovný povrch ( teleso fancoilu, montážní panel ) i na standardní DIN lištu. Regulátor má vlastní hodiny reálného casu, zálohované interní baterií. Hodiny umožnují nastavit týdenní program se šesti programy pro konkrétní den. Režimy rízení jsou Komfort, Pokles a Vypnuto. Pro ventily lze nastavit oba režimy, NO (normálne otevreno) nebo NC (normálne zavreno). Stupne ventilátoru jsou rízeny automaticky (podle výstupu PID nebo regulacní odchylky), nebo rucne (je-li to behem konfigurace povoleno). Na regulátoru jsou dva digitální vstupy pro cidlo prítomnosti (ctecka prístupových karet, cidlo PIR atd.) a pro okenní kontakt, nebo cidlo rosného bodu (prepne do režimu vypnuto). Smysl kontaktu lze zmenit v nastavení regulátoru. K indikaci stavu slouží tri LED diody: zelená (PWR) LED - napájení, cervená (TX1) LED - RS485 prenáší data do sbernice budovy, cervená (TX2) LED - RS485 prenáší data do pokojové jednotky. Regulátor má nativní modbus mapu (také pro RUC00011/ RGC000xx) s funkcí prímého ctení a zápisu, která je k dispozici v samostatném dokumentu. Všechna nastavení a konfigurace jsou také uloženy v modbus registru, prímo v zarízení.
Aplikace
- Ovládání místnosti s čtyřtrubkovým fancoilem
- Ovládání místnosti s dvoutrubkovým fancoilem
- Regulace místností s chladicími fancoily a radiátory
- Regulace místností s topnými konvektory a chladicími panely
- Integrace do SCADA systémů
Konfigurace
Zařízení se konfiguruje pomocí nástroje dodávaného výrobcem nebo pomocí standardního SW nástroje Modbus, který upravuje príslušné registry. Tímto zpusobem lze konfigurovat ruzné provozní režimy a uživatelské prístupy. Úpravy a konfiguraci zarízení lze provádet i pozdeji bez nutnosti použití speciálních nástroju, napríklad nastavení setpointu, deaktivace nebo povolení tlacítek, ovládácích funkcí atd.
Integrace do nadřazeného systému SCADA
RFC01751 lze integrovat do nadrazeného SCADA systému prímo pres sbernici Modbus RTU (RS485).
