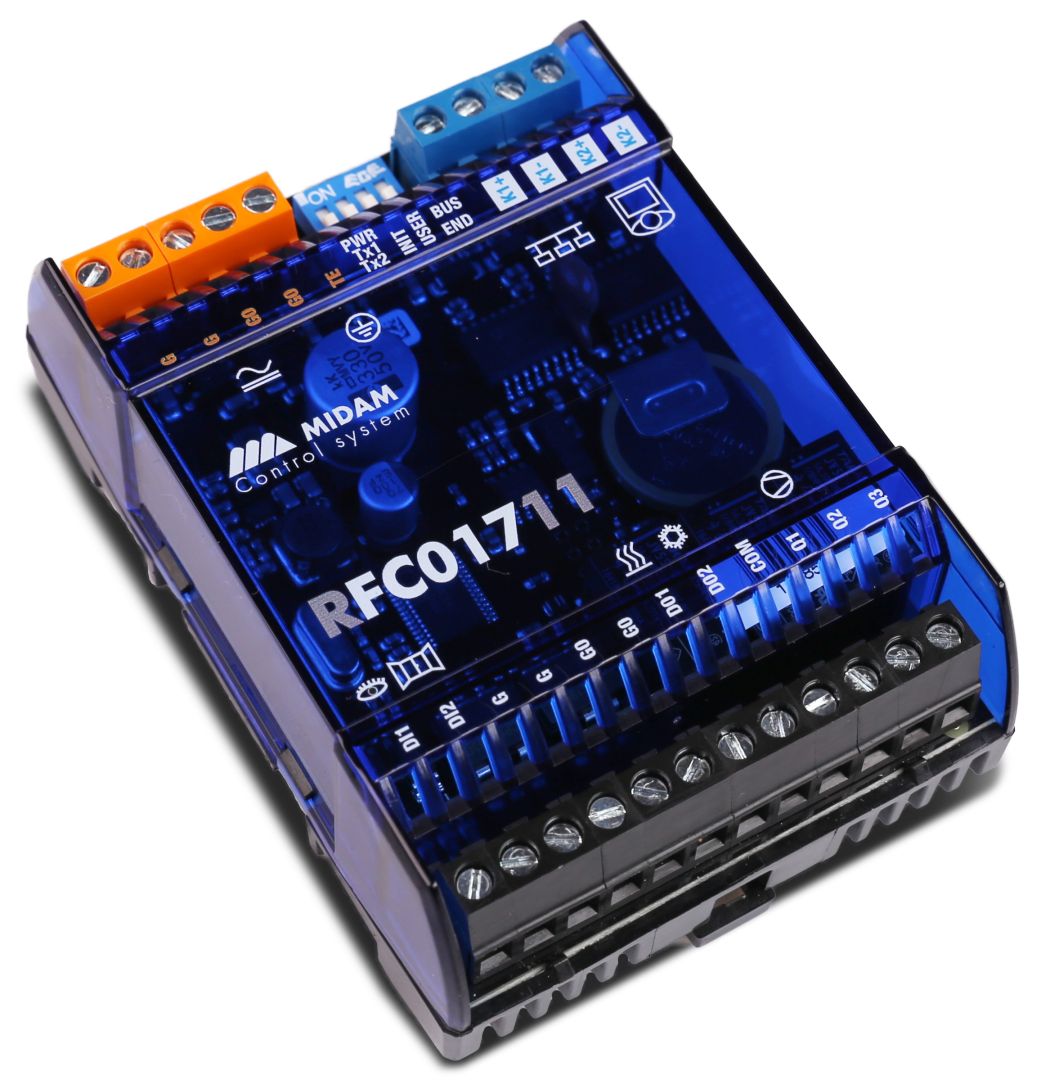

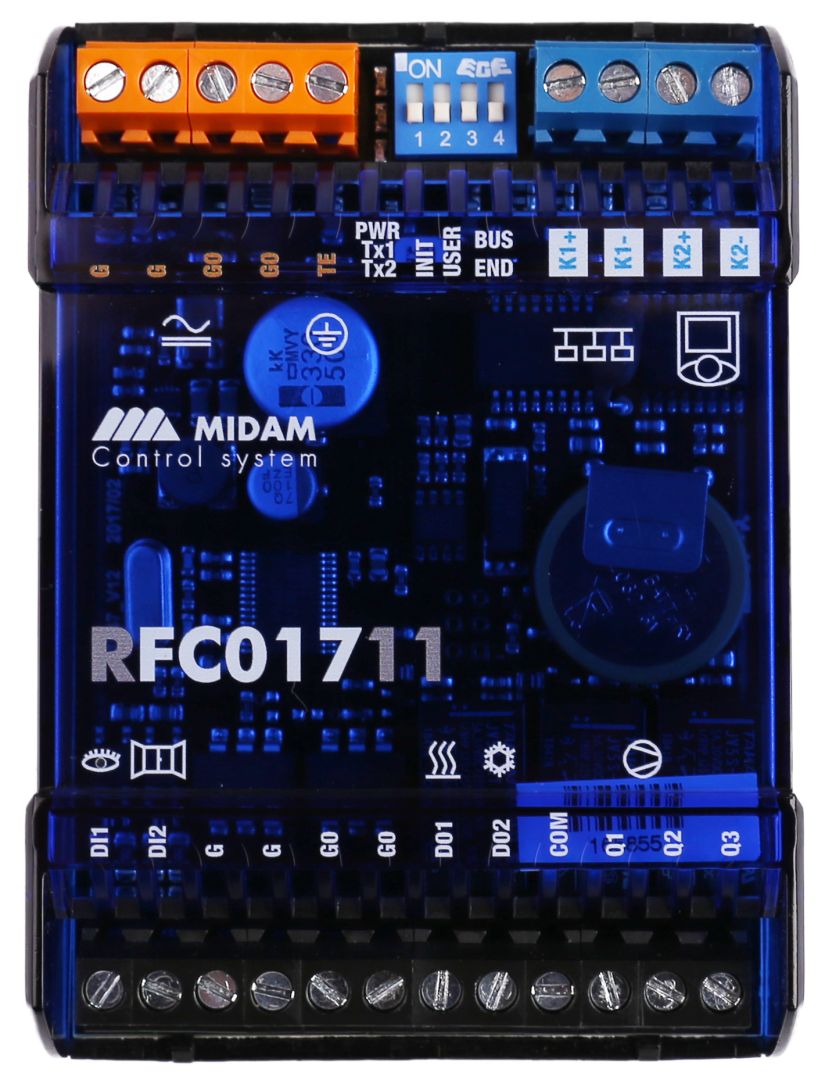

Komunikativní regulátor fancoilu - MIDAM RFC01711
Komunikativní regulátor fancoilu s třístupňovou rychlostí ventilátoru a řízeným provozem topení/chlazení. Může pracovat zcela v autonomním režimu nebo jej lze integrovat do topologie různých nadřazených SCADA systémů. Vhodným HMI pro RFC01711 je pokojová jednotka RUC00011, resp. RGC000xx. Komunikace mezi ní a regulátorem je založena na proprietárním protokolu po sériové lince.
- Třístupňové regulování rychlostí ventilátoru
- Řízený provoz topení/chlazení
- Možnost fungování v autonomním režimu
- Integrace do SCADA
Funkce
Regulátor fancoilu RFC01711 pracuje se síťovým napětím 24 VAC a současně zajišťuje napájení pro pokojovou jednotku RUC00011, resp RGC000xx. Regulátor komunikuje s pokojovou jednotkou pomocí proprietárního protokolu přes vyhrazenou sériovou linku. Teploty místnosti a požadované teploty přenášené z regulátoru místnosti se počítají v PI algorytmu. Pro řízení radiátorových ventilů pomocí výstupních triaků regulátoru se používá modulace PWM. Regulátor je navržen tak, aby pracoval v neagresivním prostředí, ale nevyžaduje žádnou údržbu po celou dobu životnosti. Lze jej namontovat pomocí připevněných držáků na jakýkoliv rovný povrch (těleso fancoilu, montážní panel) i na standardní DIN lištu. Regulátor má vlastní hodiny reálného času, zálohované interní baterií. Hodiny umožňují nastavit týdenní program se šesti programy pro konkrétní den. Režimy řízení jsou Komfort, Pokles a Vypnuto. Pro ventily lze nastavit oba režimy, NO (normálně otevřeno) nebo NC (normálně zavřeno). Stupně ventilátoru jsou řízeny automaticky (podle výstupu PID nebo regulační odchylky), nebo ručně (je-li to během konfigurace povoleno). Na regulátoru jsou dva digitální vstupy pro čidlo přítomnosti (čtečka přístupových karet, čidlo PIR atd.) a pro okenní kontakt, nebo čidlo rosného bodu (přepne do režimu vypnuto). Smysl kontaktů lze změnit v nastavení regulátoru. K indikaci stavu slouží tři LED diody: zelená (PWR) LED - napájení, červená (TX1) LED - RS485 přenáší data do sběrnice budovy, červená (TX2) LED - RS485 přenáší data do pokojové jednotky. Regulátor má nativní modbus mapu (také pro RUC00011/RGC000xx) s funkcí přímého čtení a zápisu, která je k dispozici v samostatném dokumentu. Všechna nastavení a konfigurace jsou také uloženy v modbus registru, přímo v zařízení.
Aplikace
- Ovládání místnosti s čtyřtrubkovým fancoilem
- Ovládání místnosti s dvoutrubkovým fancoilem
- Regulace místností s chladicími fancoily a radiátory
- Regulace místností s topnými konvektory a chladicími panely
- Integrace do SCADA systémů
Konfigurace
Zařízení se konfiguruje pomocí nástroje dodávaného výrobcem nebo pomocí standardního SW nástroje Modbus, který upravuje příslušné registry. Tímto způsobem lze konfigurovat různé provozní režimy a uživatelské přístupy. Úpravy a konfiguraci zařízení lze provádět i později bez nutnosti použití speciálních nástrojů, například nastavení setpointu, deaktivace nebo povolení tlačítek, ovládácích funkcí atd.
Integrace do nadřazeného systému SCADA
RFC01711 lze integrovat do nadřazeného SCADA systému přímo přes sběrnici Modbus RTU (RS485).
