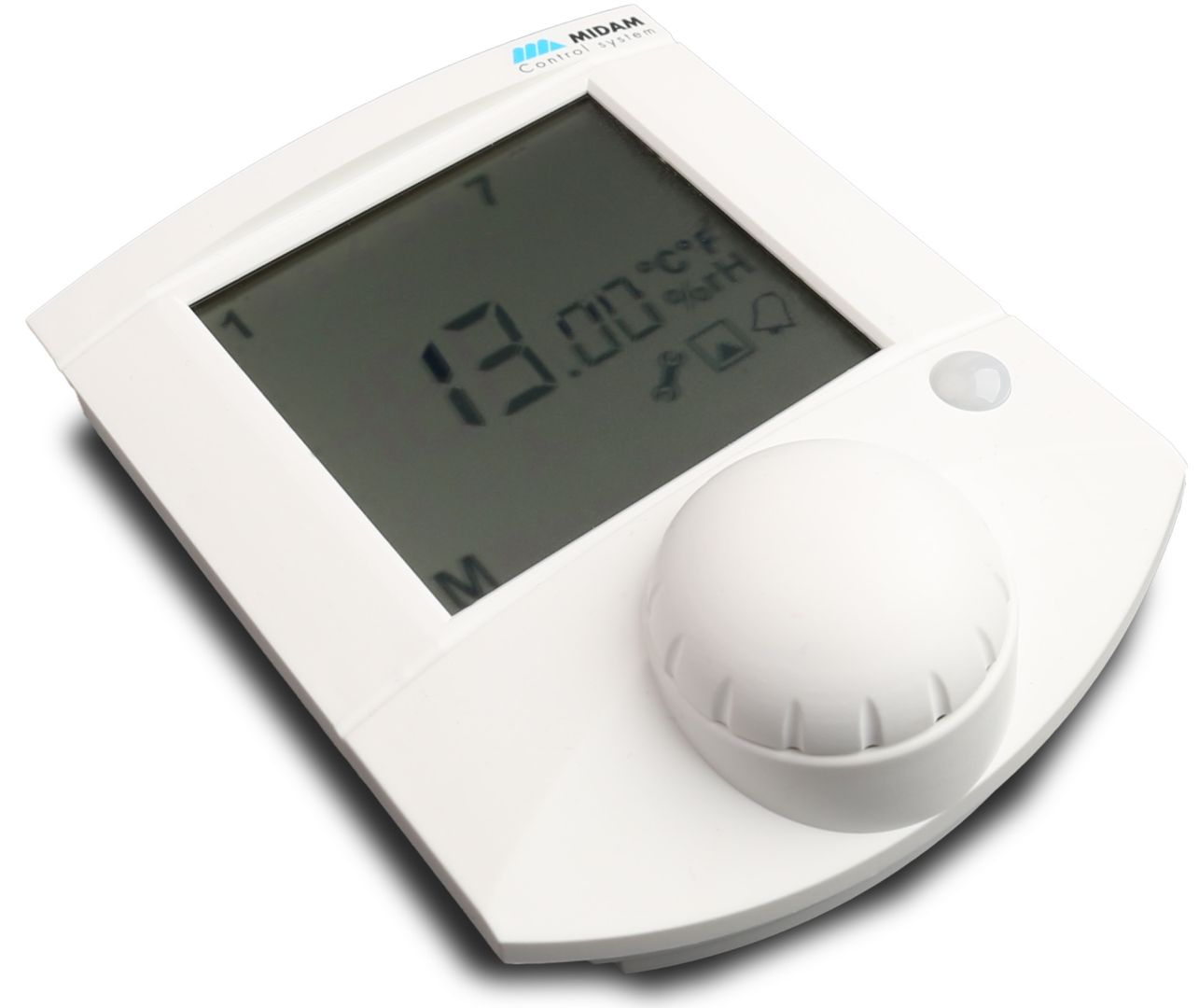

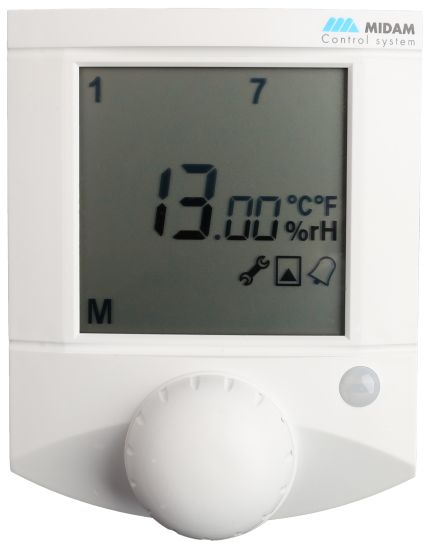

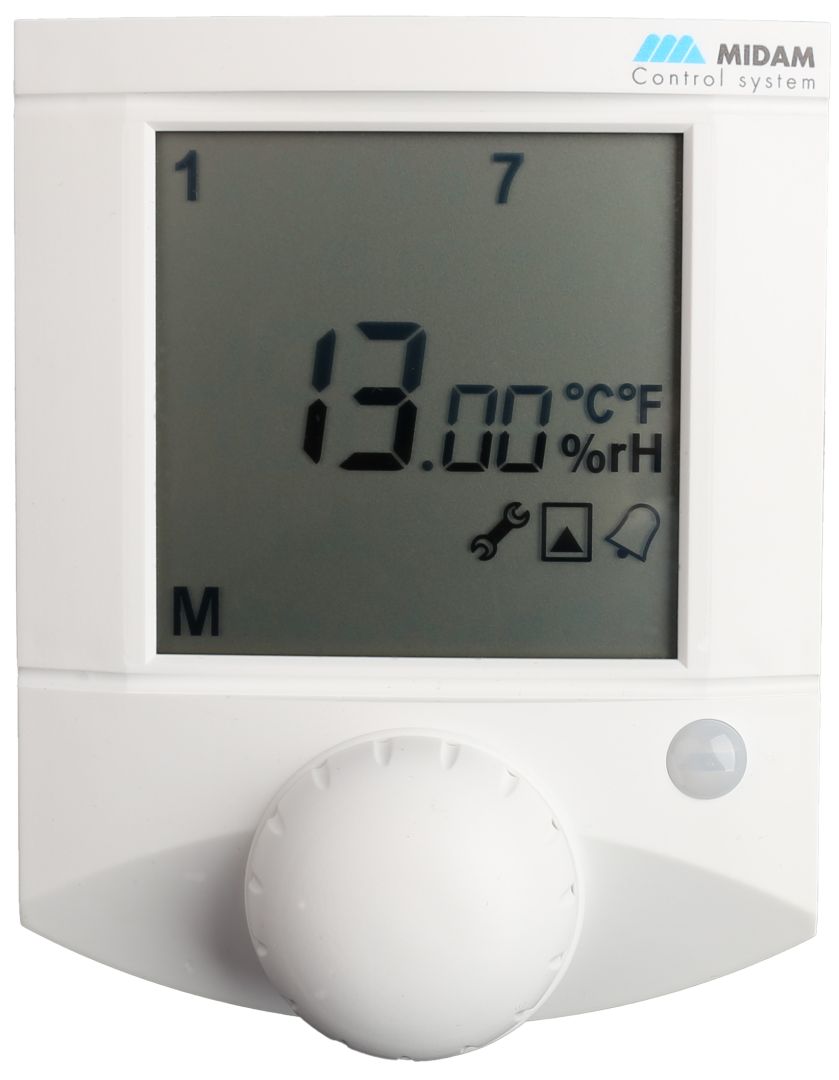

Pokojový ovladač s měřením Rn CO2 PIR - MIDAM RUI84011
Komunikativní pokojové čidlo teploty, relativní vlhkosti, radonu, oxidu uhličitého a přítomnosti pro snadné snímání těchto veličin v místnostech s proměnlivým, nebo trvalým obsazením osobami. Tyto hodnoty lze uživateli zobrazit přes velký LCD displej. Komunikace pomocí otevřeného protokolu Modbus RTU umožňuje, aby byly tyto ovladače snadno použity a integrovány v libovolném otevřeném řídicím systému.
- Čidlo radonu
- Čidlo teploty
- Čidlo vlhkosti
- Čidlo CO2
- LCD displej
- Integrace do SCADA
Teplota
Vlhkost Funkce
Pokojové čidlo RUI84011 snímá teplotu, relativní vlhkost, koncentrace radonu (Rn222) a CO2. Nasnímané a zadané hodnoty jsou odesílány na sbernici RS485, kde je odečítá regulátor fancoilu nebo nadřazený systém. V nabídce je také varianta s podsvětleným displejem, případně bez displeje a otočného knoflíku (viz RUI84099). Varianta s displejem umožnuje zasílání dat (mód topení/chlazení, stupen ventilátoru, denní/noční/útlumový režim) z nadřazeného systému zpět na displej pokojového ovladače tak, aby byly umožněny rozmanité možnosti pri stavbě projektu. Přístroj měří objemovou aktivitu radonu (OAR), produkty rozpadu radonu jsou filtrovány. Meření koncentrace radonu je v rozsahu 200...3000 Bq/m3. Je možno nastavit meření koncentrace v jednotkách pCi/l. Rozsah měření CO2 je 0...5000 ppm. Úsek z této hodnoty je prepočítán pomocí dvou parametrů na hodnotu 0...100 %, která je pak zobrazena na displeji, napr. 300...2500 ppm odpovídá 100...0% (kvality vzduchu) nebo 0...100% (znecištení). Na sběrnici Modbus je k dispozici i absolutní hodnota v ppm. Parametry se nastavují pomocí konfiguračního programu, dodávaného výrobcem čidla, nebo přímým zápisem do registru Modbus. Výchozí hodnoty jsou 0% ... 350 ppm (čistý vzduch), 100% ... 2500 ppm (nejvyšší znecištení). Zařízení má z výroby nastaveny hodnoty, které zaručí správnou výchozí funkci a umožnuje přímé vyčítání i zápis hodnot do modbusové mapy, která je k dispozici ve zvláštním dokumentu. Veškerá nastavení jsou rovnež ukládána do modbusové mapy přímo v zařízení.
Aplikace
- Systémy řízení VVK (větrání, vytápění a klimatizace) v místnostech s proměnným i trvalým zatížením – kanceláře, školy, divadla, posluchárny, rezidenční domy apod.
- Obecné měření teploty, relativní vlhkosti, radonu (Rn) a CO₂ v interiérech.
- Integrace do nadřazeného systému (SCADA).
Autokalibrace CO2
Vlivem otřesu pri přepravě a stárnutí muže dojít ke snížení přesnosti čidla. Čidlo během provozu neustále sleduje minimální náměr a předpokládá, že alespon jednou za 8 dní dojde k poklesu úrovně CO2 na koncentraci venkovního vzduchu (350 ppm). Nejmenší naměřené hodnotě je pak přiřazena koncentrace 400 ppm. Autokalibrační algoritmus nefunguje v případě, že místnost je obsazena nepretržite, resp. k poklesu koncentrace nedochází (např. skleníky). V tomto případe je možné funkci vyvolat pomocí konfiguračního programu nebo přímo zápisem do modbusové tabulky vypnout. Ve výchozím nastavení je autokalibrace zapnuta. Během prvních několika dní provozu, tj. do první autokalibrace, může čidlo ukazovat hodnoty lišící se o nekolik set ppm od hodnot skutečných, např. asi 200 ppm v noci atd. Tento stav je automaticky korigován s první autokalibrací.
Konfigurace
Zařízení se konfiguruje pomocí nástroje dodávaného výrobcem, nebo pomocí standardního modbusového nástroje, který je schopen upravovat príslušné registry. Tímto způsobem lze konfigurovat různé provozní režimy. Úpravy konfigurace pokojové jednotky lze provést později bez nutnosti použití speciálních nástrojů, například setpointy, deaktivace nebo povolení tlačítek, funkcí atd.
Počáteční hodnoty koncentrace radonu
První naměřené hodnoty koncentrace Rn222 jsou k dispozici po hodině provozu zařízení. Pro dosažení maximální přesnosti meření je nutné ponechat zařízení v provozu alespoň po dobu jednoho týdne.
Integrace do nadřazeného systému
Pokojové čidlo je možno zaintegrovat napřímo přes komunikační sběrnici RS485 (Modbus RTU).
