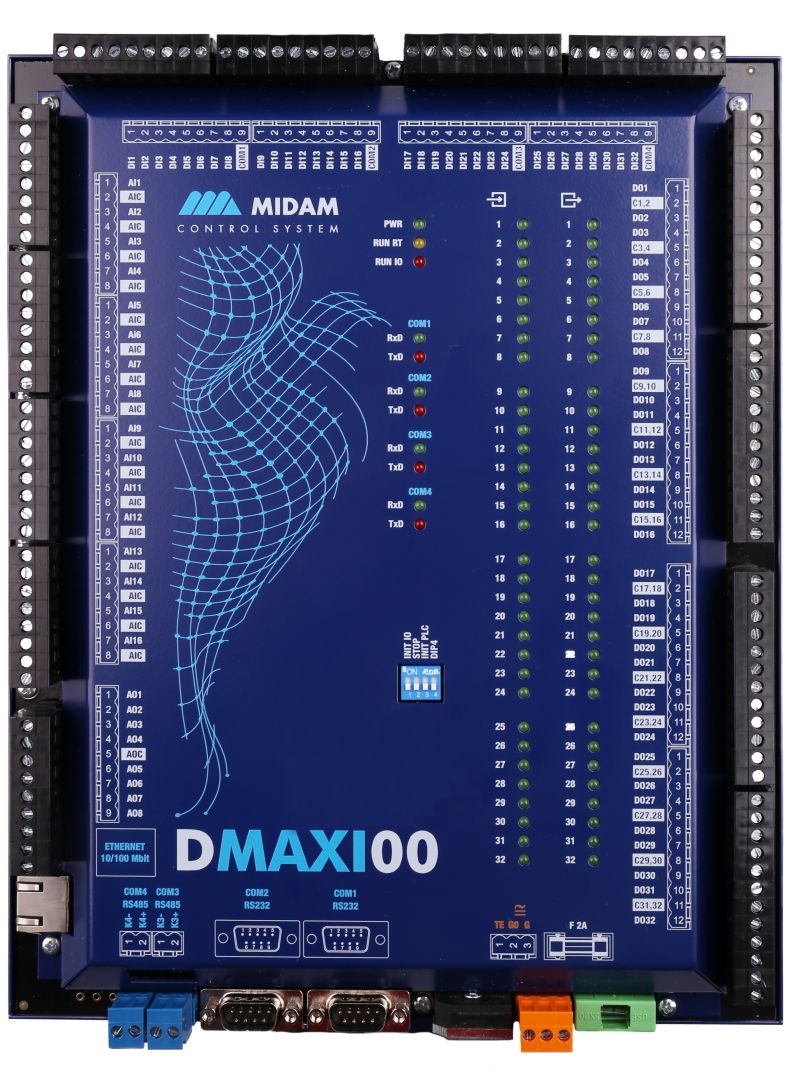

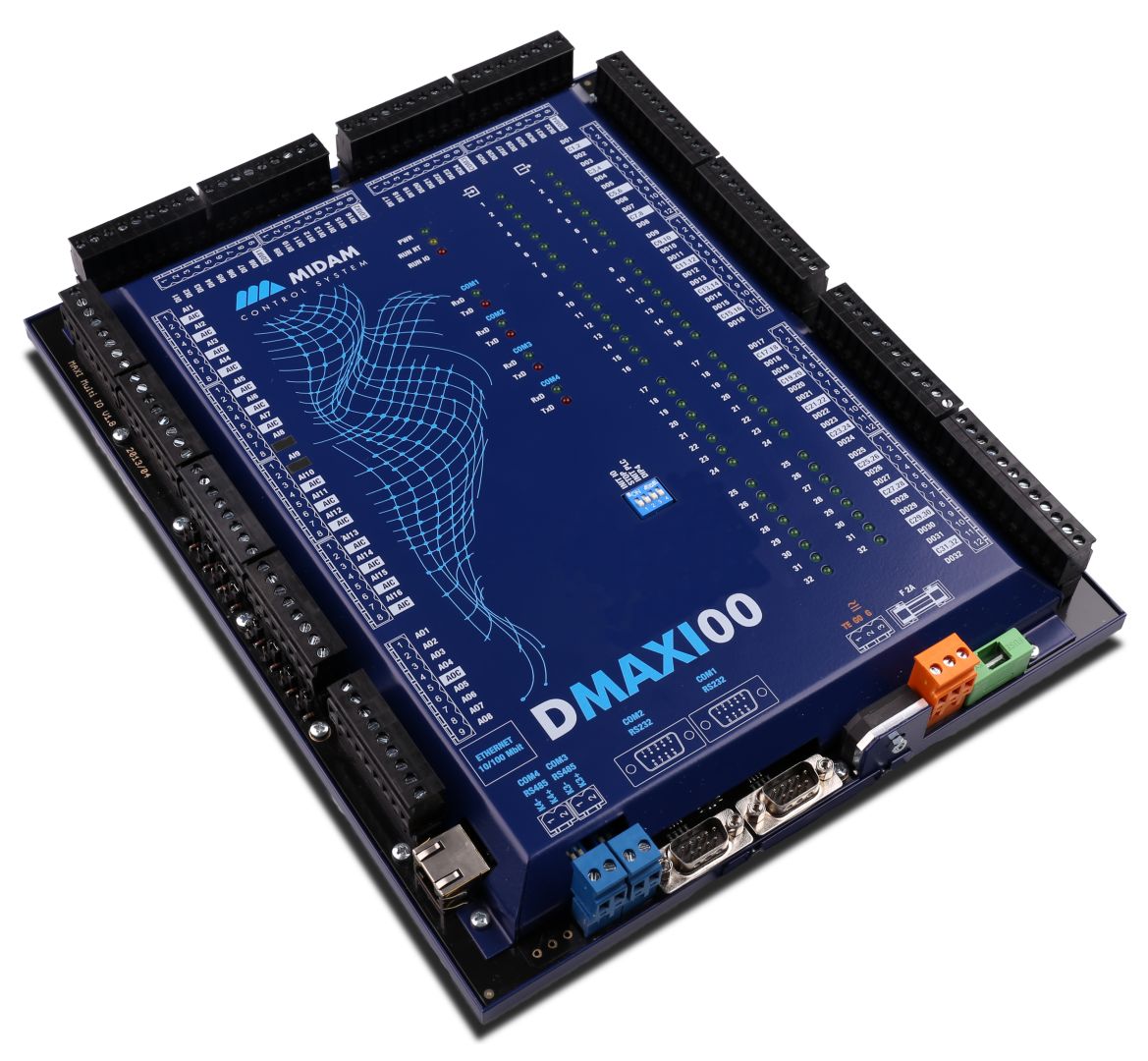

Volně programovatelný řídicí modul - MIDAM DMAXI00
Volně programovatelná procesní stanice vybavená procesorem MPC5200 a operačním systémem Linux. Je vhodná pro řízení rozsáhlých HVAC instalací, automatizaci budov nebo sběr dat v terénu. Je vybavena jedním Ethernet portem, dvěma rozhraními RS232 a dvěma rozhraními RS485 pro rozšiřující I/O moduly, 16 analogovými vstupy (AI), 32 digitálními vstupy (DI), 8 analogovými výstupy (AO) a 32 digitálními výstupy (DO). Součástí je také integrované webové rozhraní. Tělo krytu je vyrobeno z lakované oceli, která zajišťuje vysokou mechanickou odolnost.
- Volně programovatelná procesní stanice
- Procesor MPC5200 a operační systém Linux
- 16 analogových a 32 digitálních vstupů
- 8 analogových a 32 digitálních výstupů
- Vyrobeno z lakované oceli => vysoká mechanická odolnost
Funkce
Řadič DMAXI00 je vybaven vestavěným operačním systémem Linux, který při spuštění systému načte runtime prostředí spolu s aplikací. Zařízení obsahuje 16 analogových vstupů (AI), 32 digitálních vstupů (DI), 8 analogových výstupů (AO) a 32 digitálních výstupů (DO), díky čemuž je vhodné pro řízení instalací až přibližně do 500 fyzických datových bodů (s použitím rozšiřujících I/O modulů). Řadič obsahuje RTC (hodiny reálného času) zálohované baterií, flash paměť pro operační systém, runtime prostředí, aplikaci a další potřebná data, jako jsou časové programy, žádané hodnoty (setpointy) apod., a také watchdog pro dohled nad chodem systému. Pro zálohování klíčových parametrů v případě neočekávaného vypnutí systému nebo výpadku komunikace lze využít také NVRAM. Aplikace se vytváří a nahrává pomocí integrovaného vývojového prostředí (IDE). Velikost a složitost programu aplikace závisí na počtu fyzických a softwarových datových bodů, množství funkčních bloků vyžadujících více paměti (např. časové plánovače), úrovni optimalizace kódu a také na počtu spojení, která má řadič udržovat. Zařízení obsahuje jeden Ethernet port (RJ45), dva porty RS232 a dva porty RS485, které umožňují bezproblémovou komunikaci s dalšími řídicími zařízeními. Řadič je vybaven integrovaným webovým serverem pro vzdálené připojení a přímý zásah uživatele do systému. Webové stránky lze vytvářet v editoru WEB-PLC. Struktura uživatelského menu i exportované komponenty definice webu se nahrávají do PLC prostřednictvím IDE (viz Web definition ve vlastnostech PLC). Webová funkcionalita je primárně určena pro provoz v lokální síti, proto se doporučuje použít vhodný webový router nebo jiné zařízení, které zajistí nebo zvýší bezpečnost sítě. Kryt zařízení je vyroben z ocelového plechu, který zajišťuje vysokou odolnost při montáži na montážní desku rozvaděče nebo na jiný rovný a hladký povrch pomocí upevňovacích prvků dodávaných se zařízením.
Aplikace
- Volně programovatelné řízení běžných HVAC systémů
- Webový přístup a vizualizace HVAC systémů
- Přímé řízení prostřednictvím více vstupů a výstupů
- Sběr, zpracování a prezentace dat
- Převodníky protokolů s webovou prezentací dat
Programování
Hlavním programovacím nástrojem je balík IDE, který obsahuje editor vstupů a výstupů (I/O editor), grafický editor funkčního blokového diagramu (FBD), editor strukturovaného textu (ST) dle normy IEC 61131-3 a kompilátor. Aplikační program se skládá z funkčních bloků, které jsou uloženy v knihovnách. Ty obsahují analogové a digitální funkce, matematické bloky včetně goniometrických funkcí, časové plánovače, alarmové bloky a také specifické bloky pro HVAC (např. rekuperace tepla, výpočet rosného bodu, entalpie, přepínání čerpadel apod.). Program lze vytvářet také ve strukturovaném textu (ST) nebo jako kombinaci obou programovacích jazyků. Balík IDE obsahuje také editor LCD menu a webový editor (HMI).
Integrace do nadřazeného systému
Je možná přímá integrace do různých SCADA systémů prostřednictvím drátových protokolů Modbus TCP, OPC UA nebo BACnet/IP (RJ45).
