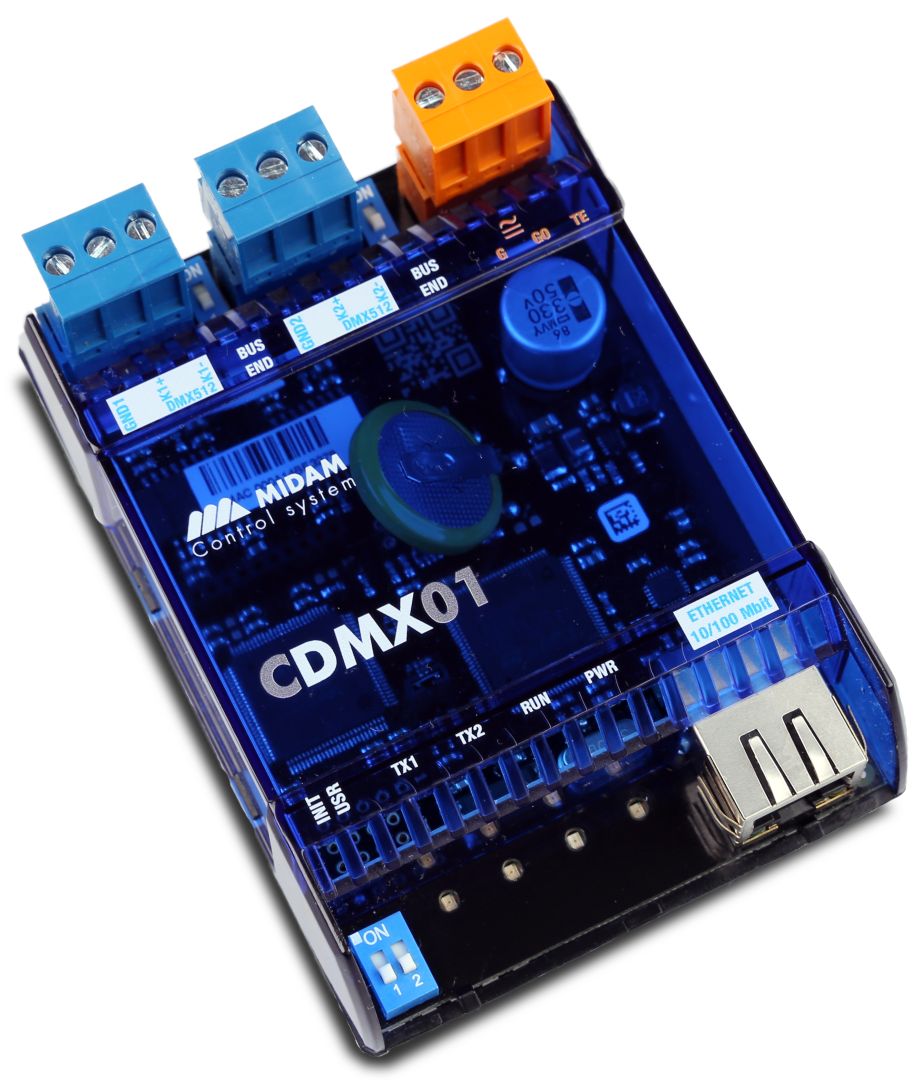

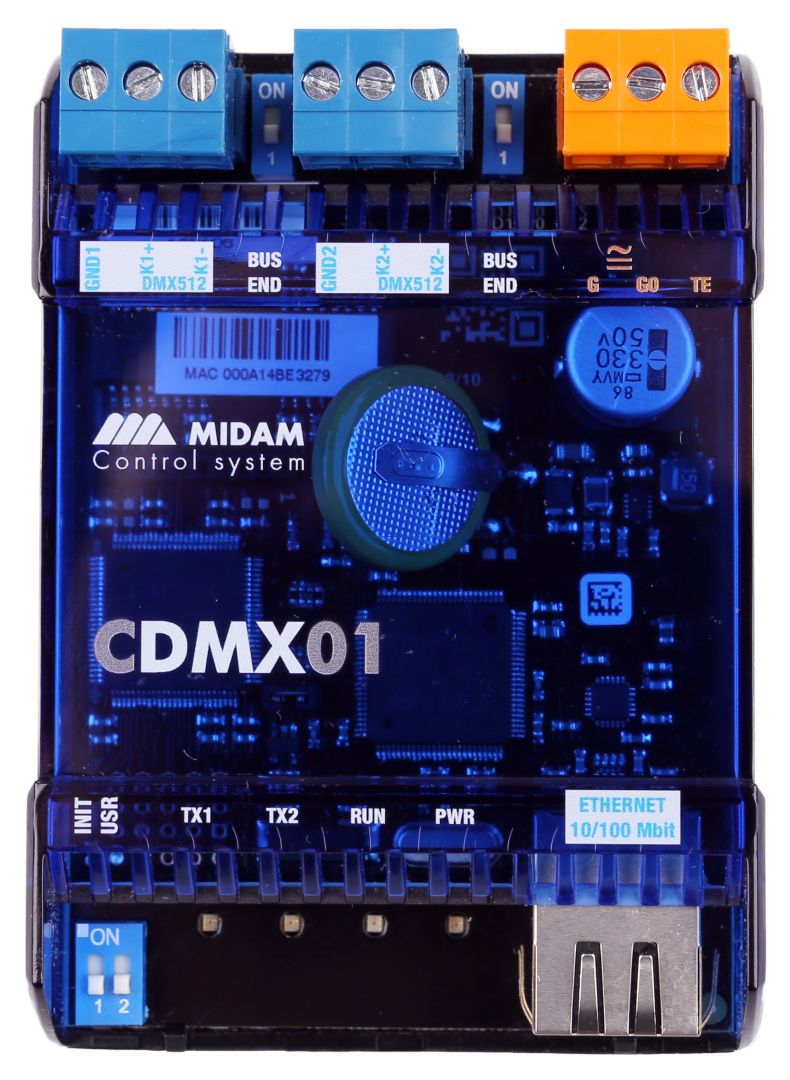

Dvoukanálový převodník Modbus TCP / DMX – MIDAM CDMX01
Převodník, který převádí Ethernetové protokoly na signály Digital Multiplex (DMX) pro řízení světelných zařízení. Tento sériový převodník pracuje jako Modbus TCP server a umožňuje současně řídit až 1024 světel nebo jiných zařízení kompatibilních s DMX. Zařízení také funguje jako DMX sniffer, který čte pakety odesílané DMX kontrolérem na DMX sběrnici a převádí tato data do registrů Modbus TCP serveru.
- Řízení světelných zařízení
- Pracuje jako Modbus TCP server
- Řízení až 1024 světel nebo jiných zařízení (DMX)
- DMX sniffer
- Převod dat do registrů TCP serveru
Funkce
Převodník CDMX01 generuje sériové signály ve formátu DMX512, přičemž výstup světelného kontroléru je připojen ke světelnému zařízení. Každé světelné zařízení kompatibilní s DMX má vstup a výstup DMX. Jedná se o systém master–slave, kde světelný kontrolér vystupuje jako master, zatímco světelné zařízení funguje jako slave vůči kontroléru a zároveň jako master pro další světelné zařízení připojené v řadě. Zařízení pracuje jako DMX master a může řídit až 2 × 512 DMX slave zařízení. V komunikační topologii Modbuszařízení funguje jako slave (server). Přijímá příkazy od Modbus TCP masteru (klienta), kterým je typicky PLC. Data Modbus jsou převáděna na DMX příkazy pro dva nezávislé DMX kanály a odesílána na sběrnice RS485 s protokolem DMX512-A. DMX telegram je odeslán okamžitě po zápisu do registrů Modbus, případně také periodickypodle nastavení registru Period. Periodu lze nastavit v rozsahu 0,1 až 65,5 s. Všechny parametry a funkce převodníku se nastavují prostřednictvím jeho webového rozhraní (HTTP) na TCP portu 80. Webové stránky zařízení slouží ke konfiguraci, nastavení aktuálních a výchozích hodnot DMX kanálů a k diagnostice zařízení. Webové rozhraní i FTP server lze z bezpečnostních důvodů hardwarově vypnout pomocí přepínače USR. Rozhraní Ethernet se automaticky přepíná mezi rychlostmi 10 a 100 Mb/s.
Aplikace
- Přímé řízení DMX sběrnice
- Údržba a konfigurace DMX sběrnice
- Vzdálené řízení DMX sběrnice přes webové rozhraní
- Drátová integrace do SCADA systémů
Poznámky k instalaci
PLC řídí DMX světla na základě dat zapisovaných do Modbus registrů převodníku CDMX01. V režimu Sniffer zařízení neodesílá žádná data na sběrnici DMX, ale pouze čte telegramy z DMX kontroléru (master zařízení). Tato data jsou zapisována do Modbus tabulky. Klient Modbus TCP (master) může tato data z Modbus tabulky převodníku číst a dále je zpracovávat. Režim Sniffer umožňuje následně řídit zařízení třetích stran připojená k PLC prostřednictvím DMX kontroléru. V tomto režimu je nutné nastavit očekávanou délku DMX telegramu v příslušném Modbus registru (Size). Pokud jsou pakety kratší než hodnota nastavená v registru Size, převodník určí konec telegramu podle počátečního bajtu následujícího telegramu nebo podle mezery mezi telegramy delší než 1 s. Jeden DMX kanál může vždy pracovat pouze v jednom zvoleném režimu. Na jedné DMX sběrnici může být pouze jedno master zařízení.
Režimy Master a Sniffer lze kombinovat na obou kanálech, například:
-
Master – Master
-
Sniffer – Sniffer
-
Master – Sniffer
-
Sniffer – Master
