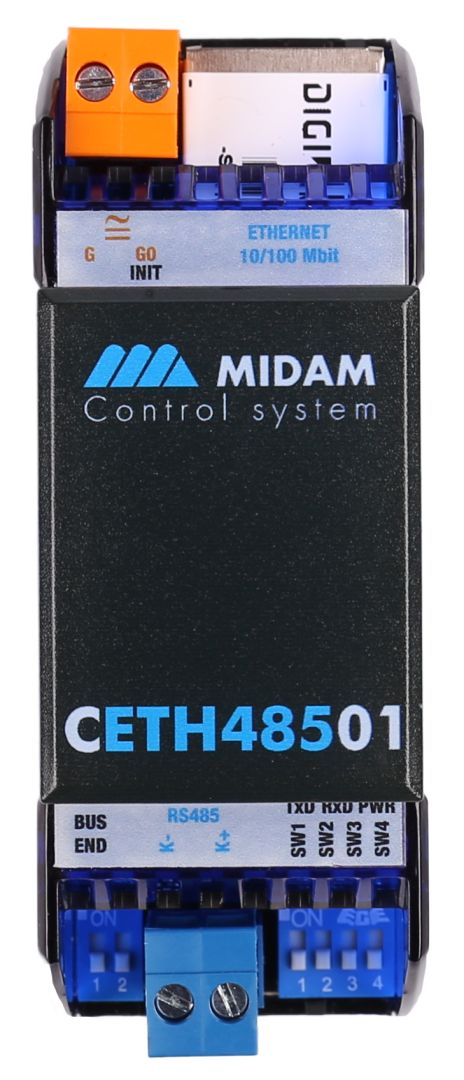

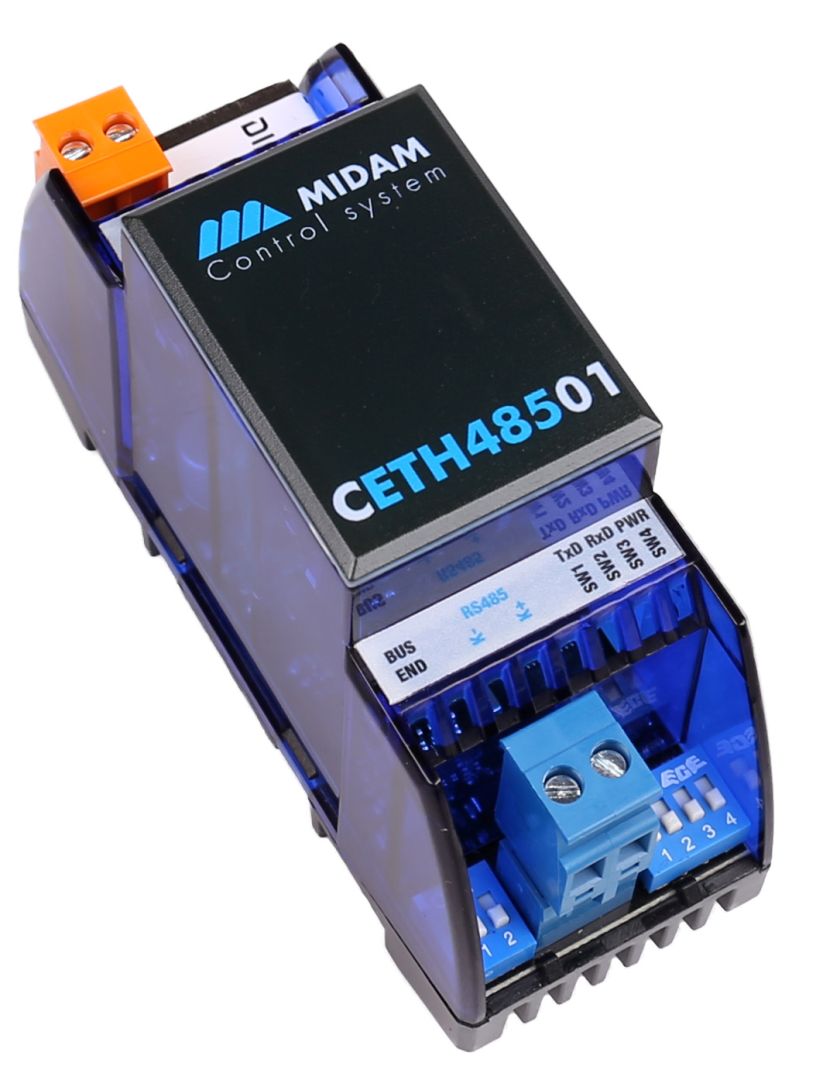

Ethernet – RS485, Modbus RTU/IP router - MIDAM CETH48501
Komunikační převodník Ethernet 10/100 Mbit na sběrnici RS485 s možností routování Modbus RTU/IP (terminálový server). Nabízí transparentní přenos dat Modbus mezi zařízeními na různých fyzických vrstvách. Převodník je vybaven integrovaným webovým serverem pro jednoduchou webovou konfiguraci a poskytuje nejjednodušší řešení pro připojení sériových a ethernetových zařízení.
- Převodník Ethernet 10/100 Mbit na sběrnici RS485
- Možnost routování Modbus RTU/IP (terminálový server)
- Transparentní přenos dat Modbus mezi zařízeními na různých fyzických vrstvách
- Integrovaný webový server
Funkce
Převodník CETH48501 je schopen připojit jakékoli zařízení RS485 k PLC / PC přes síť Ethernet. Může se stát sdíleným blokem Modbus registrů. Protokol je schopen číst nebo zapisovat hodnoty do a ze sdíleného bloku dat nebo jsou Modbus RTU slave zařízení prezentovány jako servery Modbus TCP / IP. Požadavky zaslané na ID uzlu Modbus TCP / IP budou přesměrovány na odpovídající podřízené ID v síti Modbus RTU. Třetí možností je, že servery Modbus TCP / IP jsou prezentovány jako Modbus RTU slave. V routeru zadejte IP adresu a ID jednotky vašich Modbus serverů. Poté definujte, na které ID slave budou mapovány. Software Digi RealPort vytváří virtuální port COM na hostitelském počítači. Tento virtuální port umožňuje libovolnému softwaru komunikovat se vzdáleným zařízením RS485. Router portu COM běží pod systémy Microsoft Windows, UNIX a Linux. Maximální rychlost komunikace je 115200 bps. Komunikační obvody jsou chráněny proti přepětí a jsou izolovány galvanicky od ostatních částí převodníku. Parametry a funkce modulu jsou konfigurovány přes SNMP nebo zabezpečenou webovou komunikaci (protokoly HTTP / HTTPS). Stav převodníku je indikován zelenou LED (Power) umístěnou blízko sériového konektoru. Datová komunikace RS485 je indikována dvěma LED: zelená (TxD) a červená (RxD). Ethernetový konektor (RJ45) obsahuje dvě LED diody: pro indikaci aktivity a síťové rychlosti. Sběrnice RS485 může být ukončena pomocí DIP přepínače BUS END. Komunikační rychlost a počet datových bitů se nastavují také pomocí k tomuto účelu vyhrazených přepínačů DIP. Profil průmyslové automatizace.
Aplikace
- Modbus RTU master na Modbus TCP/IP klient
- Modbus RTU slave na Modbus TCP/IP klient
- Modbus TCP/IP servery na Modbus RTU master
- Vzdálené připojení zařízení Modbus RTU / RS485 k SCADA Modbus TCP prostřednictvím sítě Ethernet
- Připojení I/O modulů třetích stran pro přenos dat a odečty signálů
- Aplikace, u kterých zpoždění na straně Ethernetu nemusí splňovat požadavky na časování ovladače sériového protokolu
Profil „průmyslové automatizace“
Profil průmyslové automatizace (IA - Industrial Automation) umožňuje připojit zařízení IA a PLC k sériovému portu, aby bylo možné zařízení povolit v síti. Tento profil použijte, pokud potřebujete komunikovat po síti se zařízením IA nebo PLC, které používá pouze sériové protokoly. Tento profil lze také použít k přidání funkcí routování k zařízením IA nebo PLC, které fungují jako sériové mastery a odesílají pakety do různých systémů nebo zařízení v síti. Profil průmyslové automatizace vylepšuje IA zařízení nebo PLC připojené k sériovému portu.
