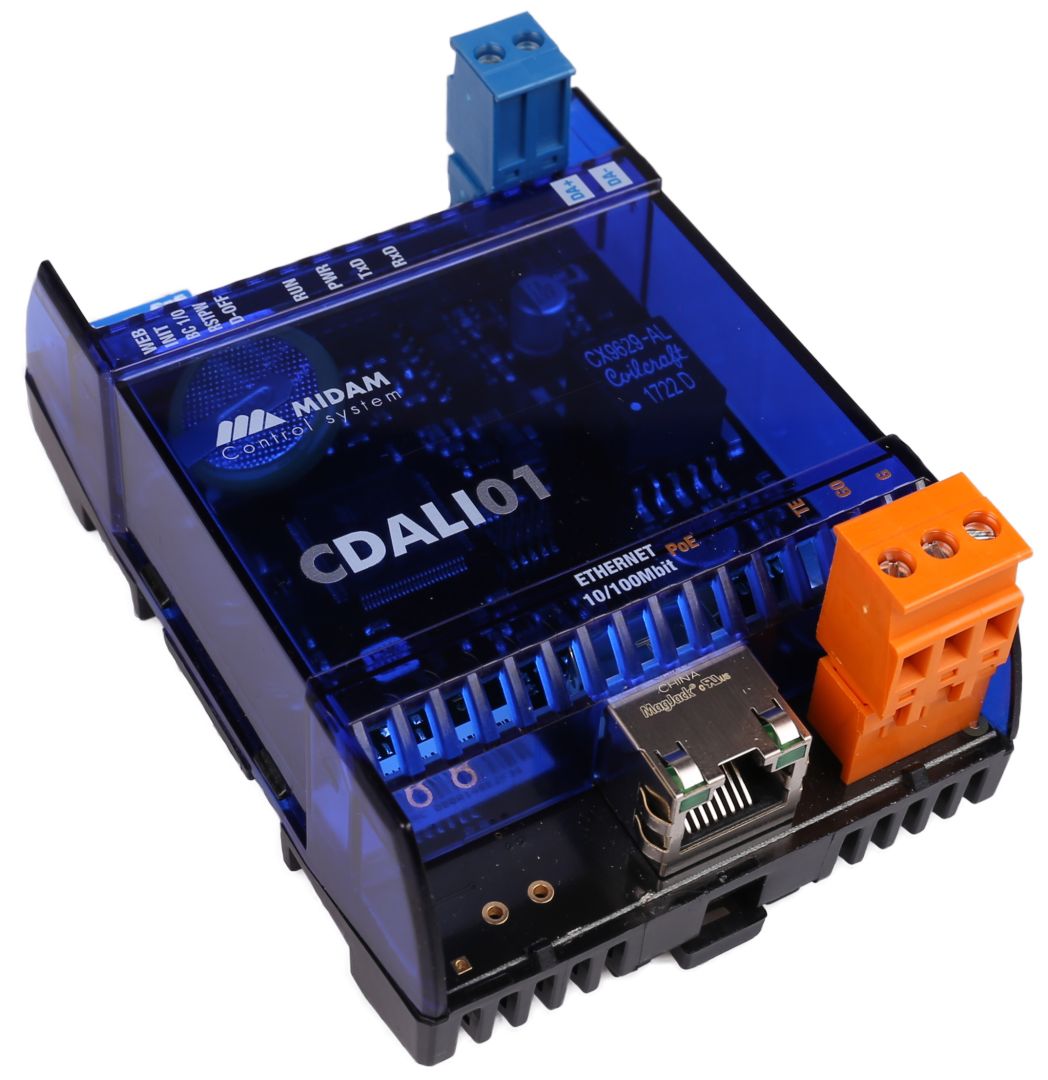

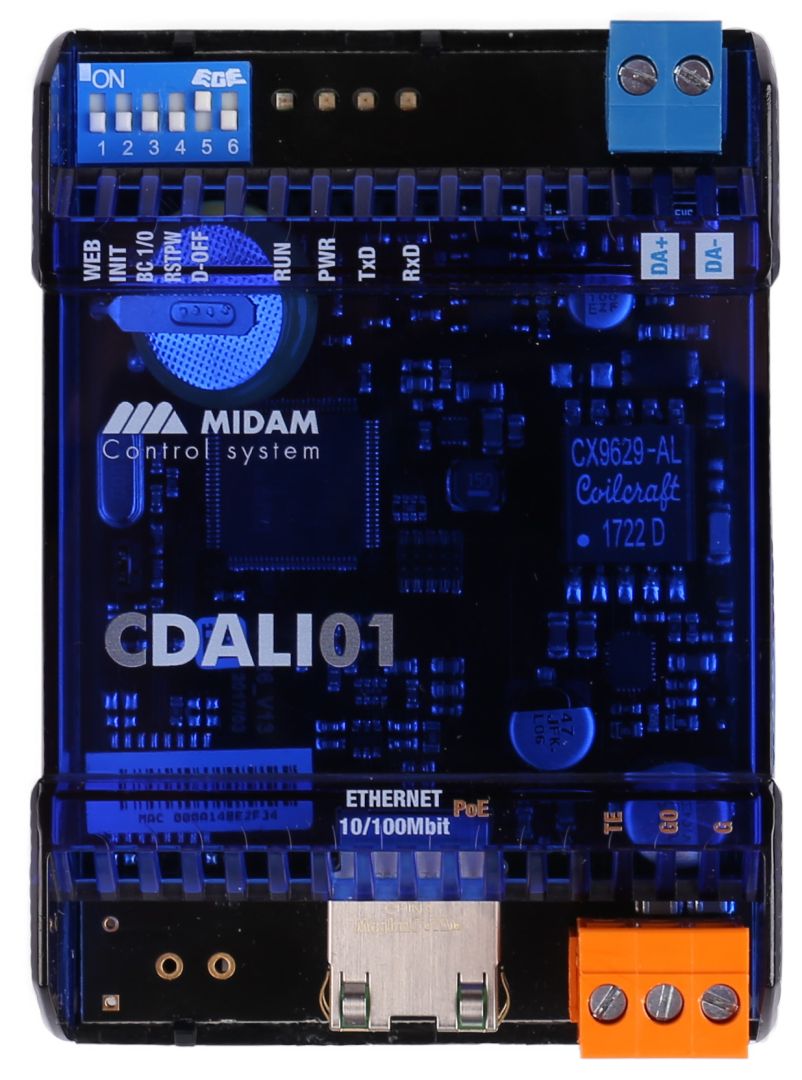

Modbus TCP / DALI multimaster převodník – MIDAM CDALI01
Sériový převodník, který pracuje jako Modbus TCP server (přijímá příkazy Modbus TCP) a řídí DALI sběrnici s až 64 zařízeními podporujícími DALI. Jedná se o druhou generaci multimaster převodníku, harmonizovanou podle normy EN60929 Edition 4: 2011, Annex E. Zařízení CDALI01 zajišťuje napájení DALI sběrnice, může být napájeno přes Ethernet (PoE) a je vybaveno integrovaným webovým rozhraním pro manuální zadávání DALI příkazů, konfiguraci a diagnostiku.
- Pracuje jako Modbus TCP serve
- Řídí až 64 zařízení podporujících DALI
- 2. generace multimaster převodníku
- Zajišťuje napájení DALI sběrnice
- Možnost napájení přes Ethernet (PoE)
Funkce
Zařízení CDALI01 pracuje jako multimaster DALI sběrnice, harmonizovaný podle normy EN 60929 ed. 4:2011, Annex E, se statickou prioritou 4, dobou nastavení 16 ms a časovým limitem opakování 300 ms, a zároveň zajišťuje napájení DALI sběrnice. Příkazy Modbus a webového rozhraní jsou převáděny na telegramy DALI protokolu a odesílány do zařízení na DALI sběrnici. Odpovědi ze světelných kontrolérů jsou následně převáděny zpět do registrů Modbus a jsou dostupné na příslušných adresách. Je také možné využívat CGI příkazy, kdy všechny funkce webového rozhraní lze zařízení předávat také ve formě CGI požadavků.
Aplikace
- Přímé řízení DALI sběrnice
- Údržba a konfigurace DALI sběrnice
- Vzdálené řízení DALI sběrnice přes webové rozhraní
- Drátová integrace do SCADA systémů
Poznámky k instalaci
Sběrnice DALI podporuje až 64 adres světelných řadičů, až 16 scén a až 16 skupin. Je nutné vždy dodržet maximální délku a průřez vodičů. Pro úplný přehled specifikace sběrnice DALI navštivte http://www.dali-ag.org/ (DALI manuál). Zařízení na sběrnici se připojují pomocí dvoupólového konektoru, přičemž na polaritě nezáleží. Rozhraní Ethernet je připojeno pomocí konektoru RJ45 s podporou PoE (Power over Ethernet).
Napájení
Při návrhu zatížení DALI sběrnice je nutné zohlednit množství a typy použitých DALI komponent, aby nedošlo k překročení standardizovaného proudu napájení sběrnice DALI. DALI sběrnice používá provozní napětí 22,5 V. Zařízení je odolné vůči přetížení a trvale snese zkrat na sběrnici. Při použití topologie s jedním masterem lze instalovat až 64 řídicích zařízení. Doporučuje se nepřekročit maximální celkové proudové zatížení multimaster sběrnice pro všechna zařízení (včetně vstupních zařízení a aplikačních řadičů) 240 mA. V každém případě je podle normy EN 62386-101 garantován maximální proud až 250 mA. Pro informace o různých možnostech napájení se podívejte na položku „Power supply alternatives“ v části Technická data dále v tomto dokumentu.
Provozní podmínky
Pokud je sběrnice zatížena, je nutné zajistit dostatečný odvod tepla kolem modulu, zejména pokud je na DIN lištěinstalováno více těchto zařízení vedle sebe. Vznik tepla je důsledkem časté komunikace s velkým počtem zařízení. Nepřekračujte maximální povolenou provozní teplotu 45 °C, jinak nelze zaručit správnou funkci zařízení a může dojít k jeho poškození.
