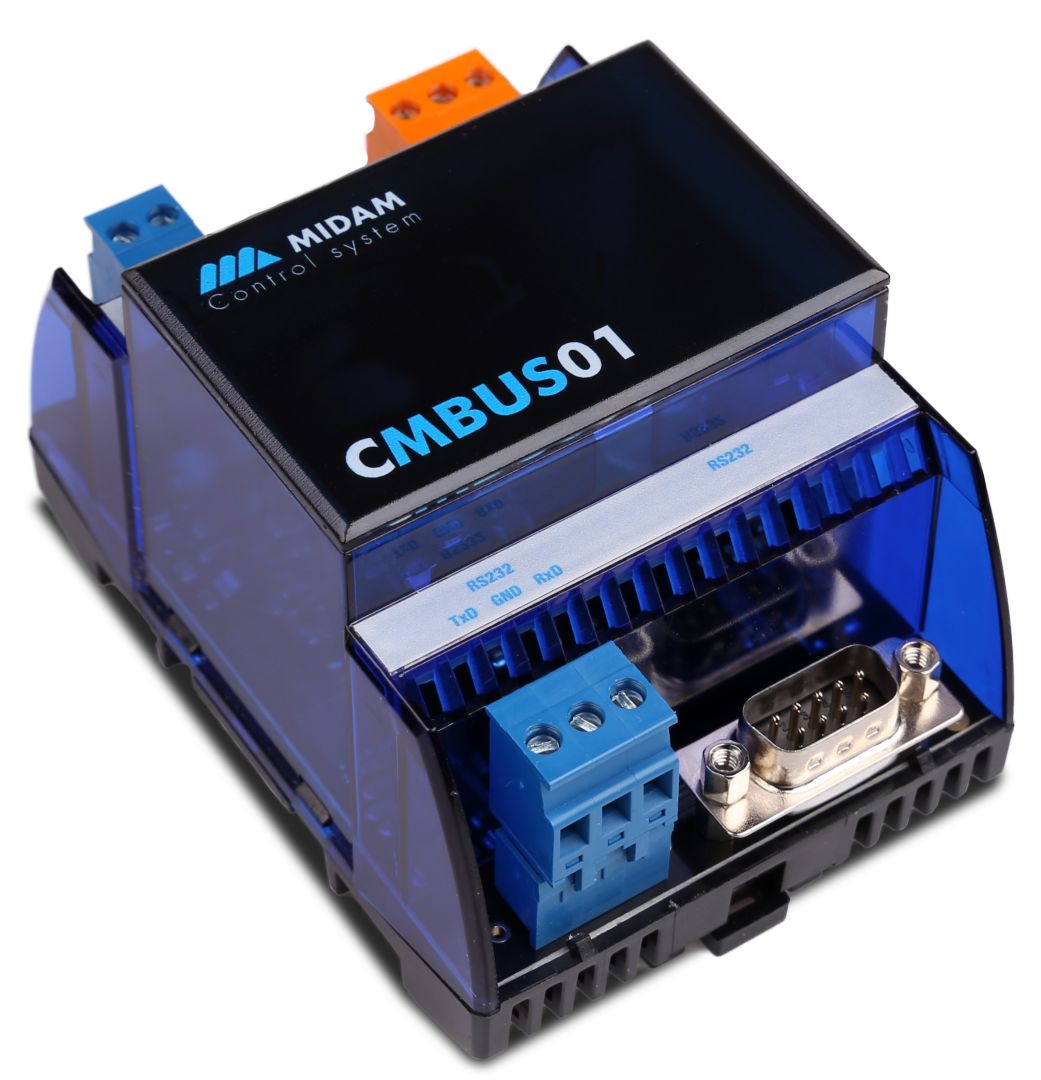

Převodník M-Bus (Meter-Bus)/RS232 - MIDAM CMBUS01
Mikroprocesorem řízený převodník určený pro vyčítání dat z měřicích přístrojů sběrnice M-Bus, jako jsou měřiče energií, teplé a studené vody, plynu, tlaku, akční členy, atd. Převodník disponuje automatickým přepínáním přenosové rychlosti a může přenášet informace až ze 60 zařízení M-Bus. Vyčtená/uložená data jsou poté k dispozici přes rozhraní RS232 s alternativní možností připojení.
- Vyčítání dat z měřících přístrojů sběrnice M-Bus
- Řízený mikroprocesorem
- Automatické přepínání přenosové rychlosti
- Přenášení informací až ze 60 zařízení M-bus
Funkce

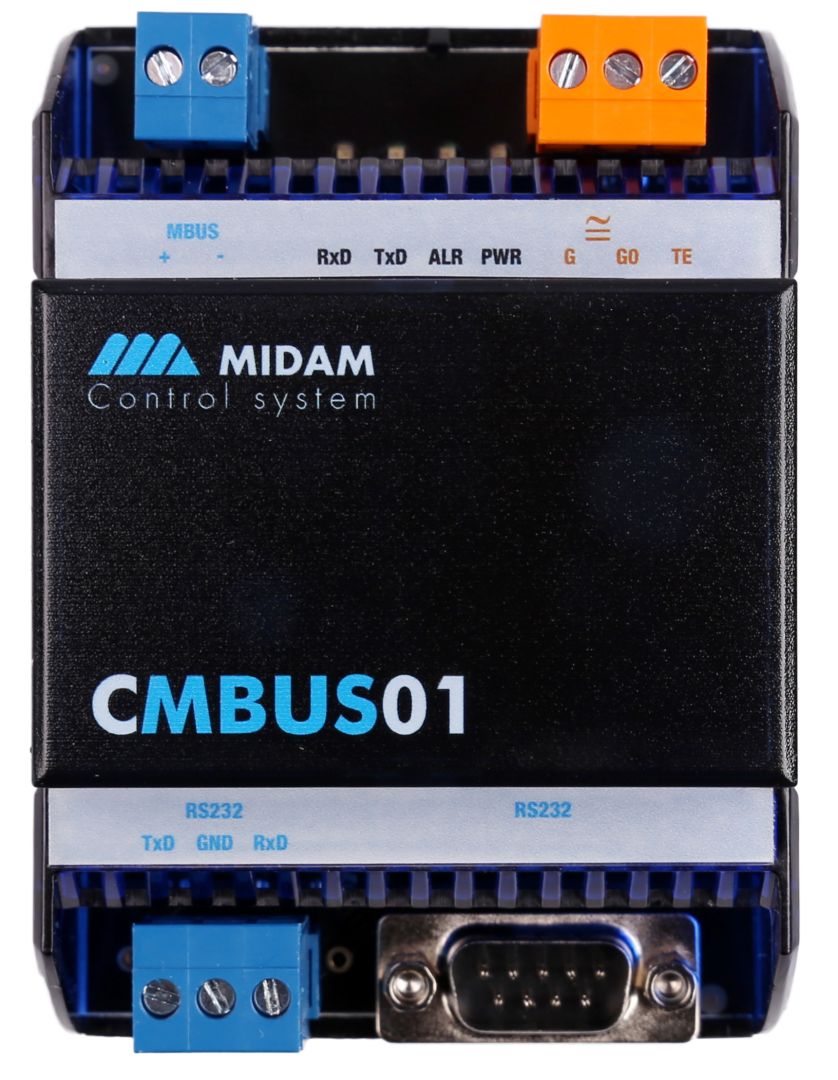

Převodník CMBUS01 je schopen připojit a napájet až 60 zařízení M-Bus a to buď k procesní stanici nebo jinému nadřazenému systému přes sériový port RS232. Maximální komunikační rychlost je 9600 b/s při plně automatickém přepínání přenosové rychlosti - není tedy nutné provádět žádné nastavení na straně převodníku. Všechna rozhraní jsou navzájem galvanicky oddělena až do 1kV DC. Tato důležitá vlastnost poskytuje vysokou spolehlivost i v náročném průmyslovém prostředí s vysokým znečištěním EMC. Napájecí zdroj M-Bus je chráněn proti zkratu a přepětí. Zařízení M-Bus jsou připojena přes 2pólový konektor bez ohledu na polaritu. Zřízení také podporuje sekundární adresování s detekcí kolizního signálu RTS. Rozhraní RS232 lze připojit buď pomocí konektoru CANNON 9 M s kříženým kabelem (nullmodem) nebo šroubovými svorkami TxD, GND a RxD. Nedoporučuje se používat obě možnosti připojení RS232 současně!
Aplikace
- Síťové a dálkové odečítání měřičů
- Integrace měřičů vody, elektřiny, plynu a tepla na sběrnici M-Bus do PLC nebo SCADA přes rozhraní RS232
Configuration
Zařízení nemá žádné nastavovací nebo konfigurační prvky. Je třeba dodržet hodnotu napájecího napětí, protože při jeho poklesu by mohlo dojít k poklesu napájecího napětí sběrnice M-Bus, což by mohlo narušit komunikaci s připojenými/snímanými periferiemi. Možné diagnostické funkce jsou záležitostí ovladače v aplikačním programu IDE, nebo nadřazeného systému SCADA.
Integrace do nadřazeného systému SCADA
CMBUS01 lze integrovat do nadřazeného SCADA systému přímo přes sběrnici rozhraní RS232.
