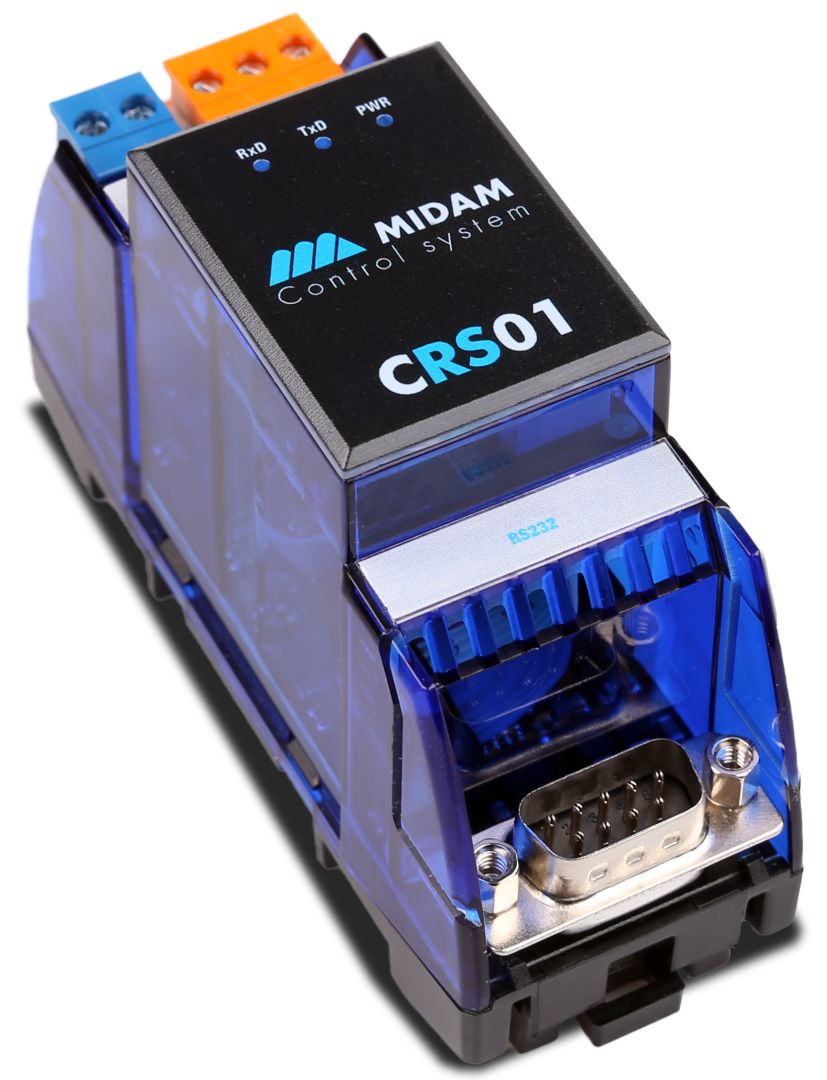

Převodník RS232/RS485 - MIDAM CRS01
Mikroprocesorem řízený multirychlostní, poloduplexní převodník, který umožňuje propojení sběrnice RS232 na RS485. Komunikační obvody jsou galvanicky odděleny od ostatních částí modulu proti přepětí a proudovým špičkám, včetně zdrojové části.
- Propojení sběrnice RS232 na RS485.
- Mikroprocesorem řízený
- Galvanicky oddělené komunikační obvody
Funkce

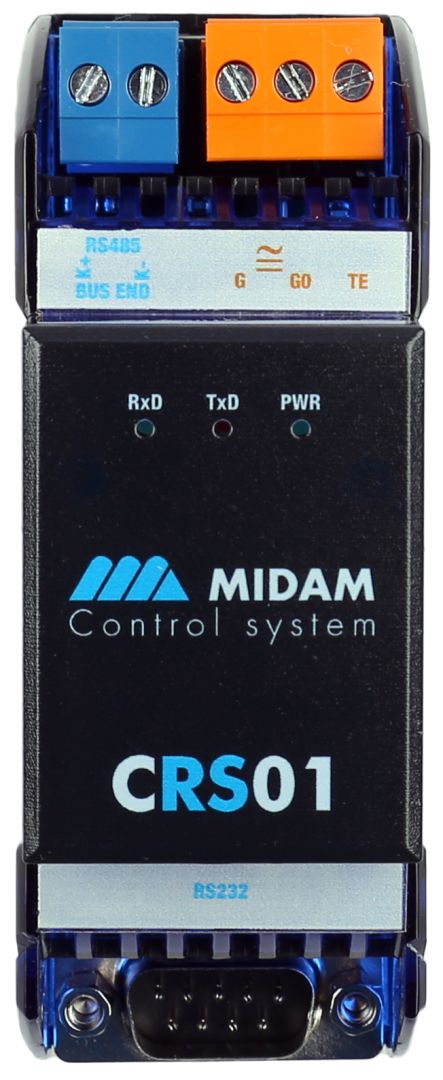

Převodník CRS01 podporuje poloduplexní komunikaci na sběrnici RS485. Pro automatické řízení toku se používá mikroprocesor, který je řízen signály CTS nebo DSR (standardně DSR). Komunikační rychlost obou kanálů musí být stejná a musí být nastavena pomocí přepínačů DIP, které jsou umístěny pod horním víčkem převodníku. Na předním panelu jsou tři LED diody, které indikují napájení a stav datového toku RS485. Pro připojení RS485 se používá 2pólový konektor. Linka je chráněna proti přepětí. V případě, že je převodník použit jako poslední zařízení na komunikační sběrnici, může být pomocí DIP přepínače, který je umístěn v blízkosti svorek RS485, aktivován zakončovací odpor. Konektor CANON 9M (piny/male) se používá pro připojení RS232. Pro připojení k PC použijte nullmodemový (křížový) kabel s CANON 9F (otvory/female) na obou koncích.
Aplikace
- Konverze RS232 na RS485
- Komunikační sběrnice s I/O moduly pro PC
- Integrace do nadřazeného systému SCADA
Konfigurace
Zařízení nemá žádné nastavovací nebo konfigurační prvky. Možné diagnostické funkce jsou záležitostí ovladače v aplikačním programu IDE, nebo nadřazeného systému SCADA.
Integrace do nadřazeného systému SCADA
CRS01 lze integrovat do nadřazeného SCADA systému přímo přes sběrnici rozhraní RS232.
