Pokojová jednotka pro fan-coil - MIDAM RGC00035
Komunikativní HMI určené pro bezproblémovou integraci s regulátory fancoilů RFC017x1. Je vybaveno vestavěnými senzory teploty a vlhkosti, které umožňují nepřetržité řízení a monitorování vnitřního prostředí. Tyto hodnoty jsou uživateli přehledně zobrazovány na velkém, snadno čitelném podsvíceném LCD displeji, který zajišťuje dobrou viditelnost i při zhoršených světelných podmínkách. Komunikace mezi oběma zařízeními probíhá prostřednictvím robustního a široce používaného protokolu Modbus.
- Čidlo teploty
- Čidlo vlhkosti
- LCD displej
- Integrace do SCADA
Teplota
Vlhkost Funkce

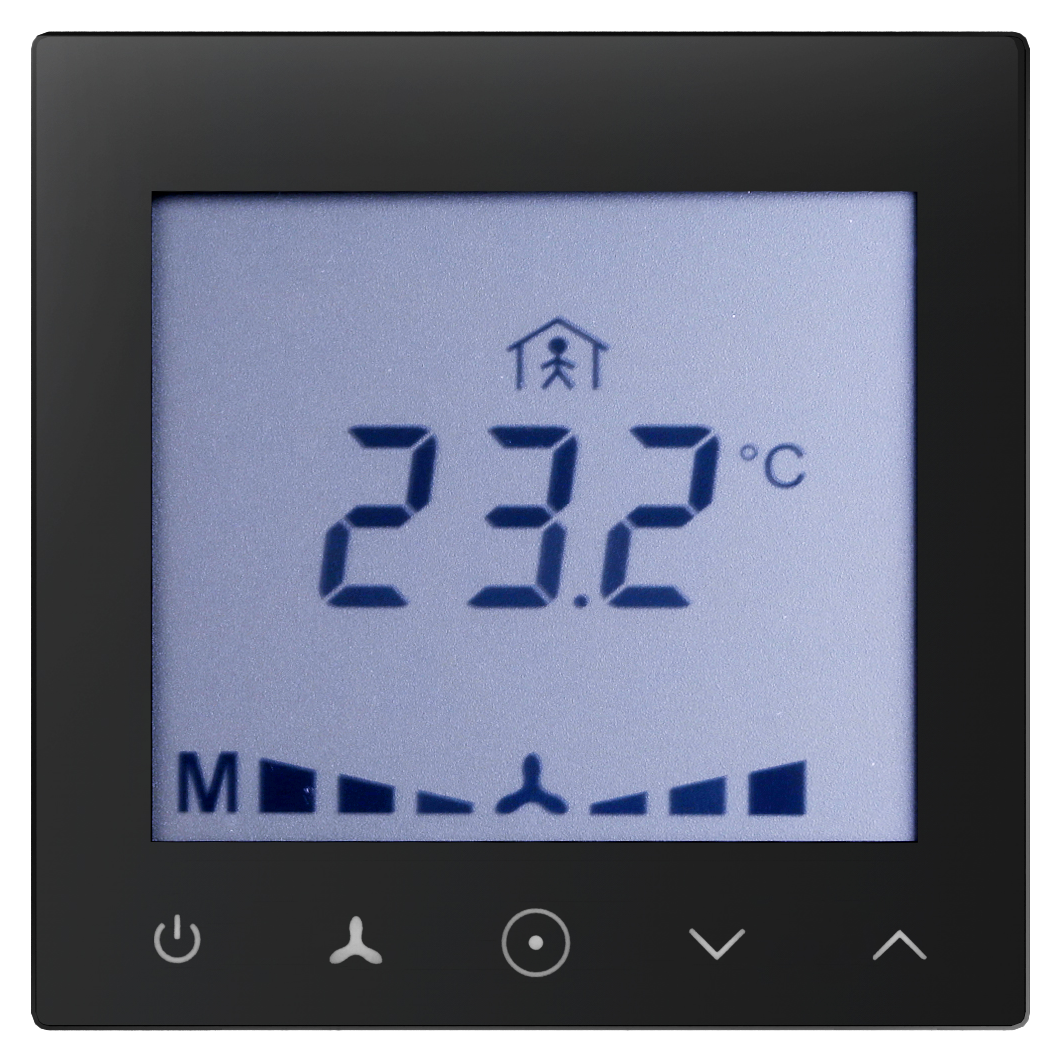

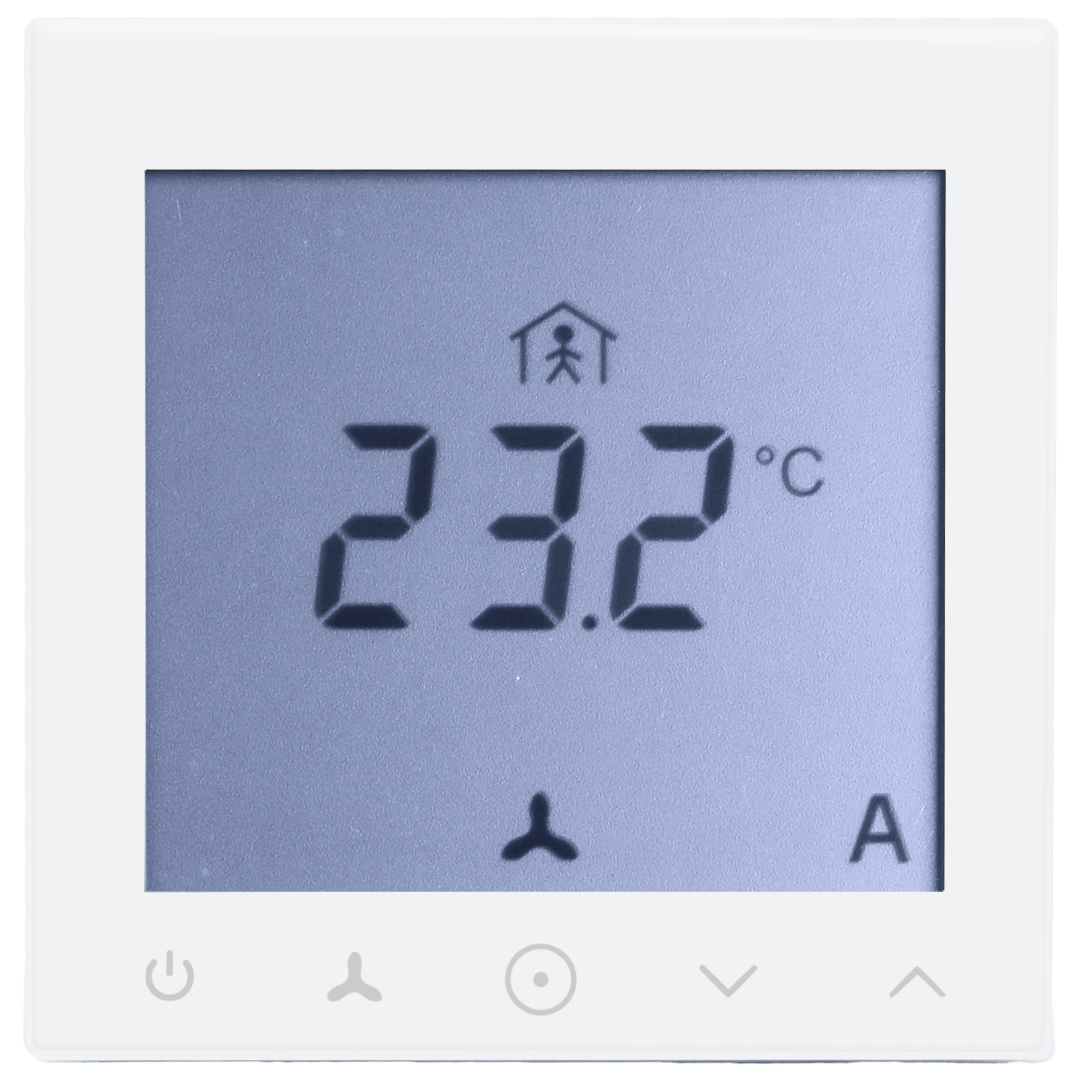

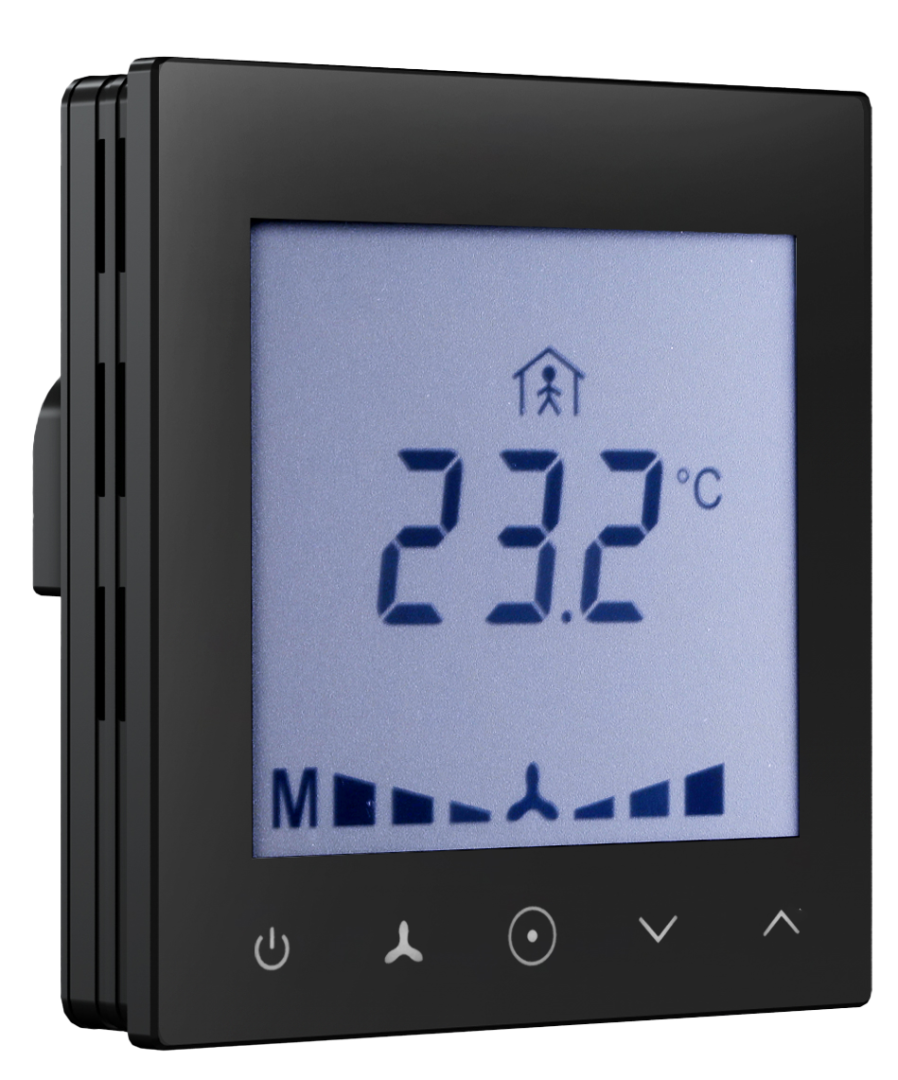

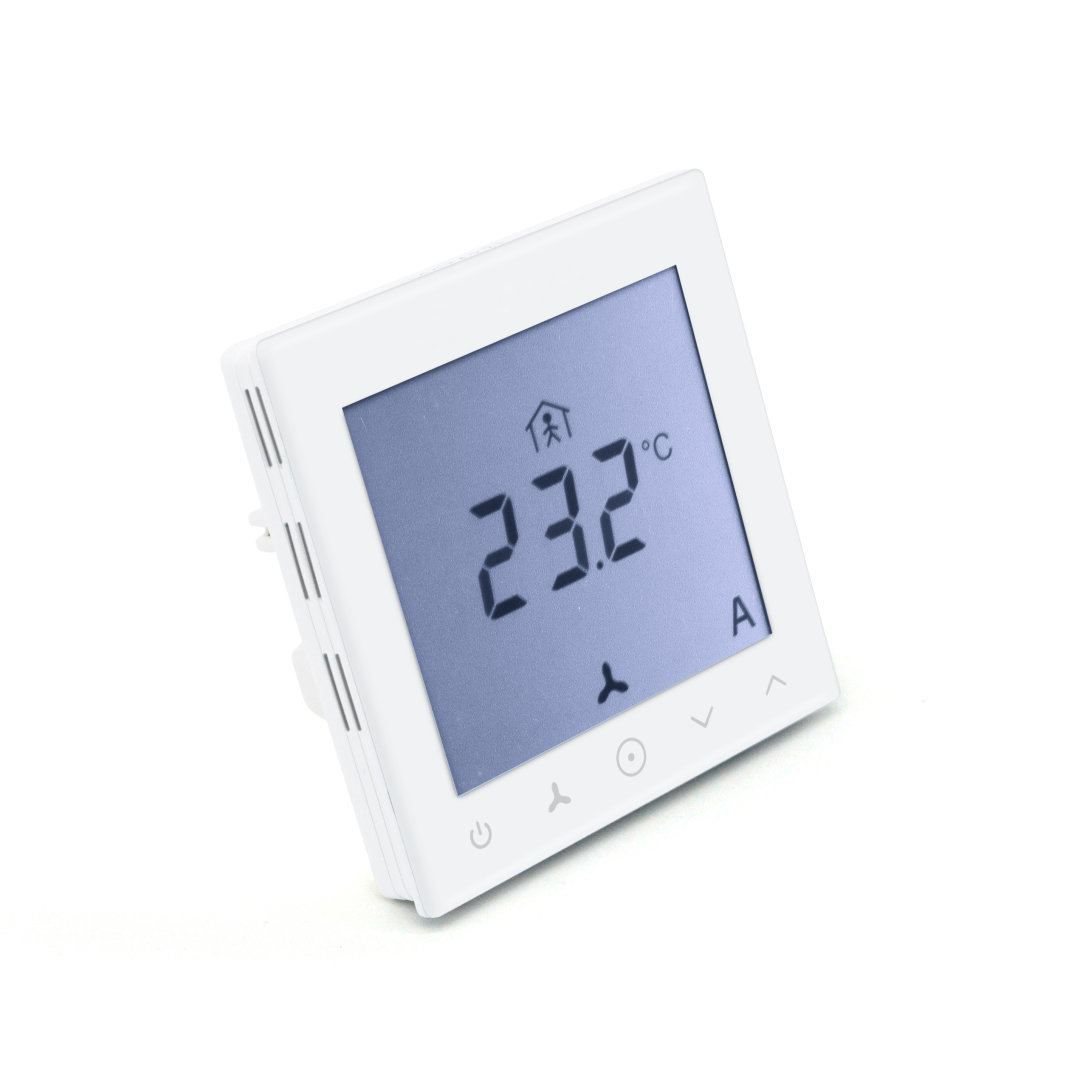

Pokojová jednotka RGC00035 měří teplotu a relativní vlhkost. Umožňuje nastavení požadované teploty (setpointu) a provozních režimů pomocí kapacitních dotykových tlačítek. Naměřené a nastavené hodnoty jsou přenášeny prostřednictvím protokolu Modbus do regulátoru fancoilu RFC017x1. Součástí standardní výbavy tohoto modelu je bíle podsvícený displej. Jednotka je dostupná v bílém nebo černém designovém provedení, přičemž požadovanou variantu je nutné specifikovat při objednávce. Pokojová jednotka obsahuje nativní Modbus mapu s funkcí přímého čtení a zápisu, která je dostupná v samostatném dokumentu (viz dokumentace k RFC017x1). Veškerá nastavení a konfigurace jsou rovněž uložena přímo v registrech Modbus v zařízení. Toto zařízení je plně kompatibilní a zaměnitelné s aktuální rodinou pokojových jednotek fancoilů RUC000XX (RGC000XX).
Aplikace
- Řízení fancoilu ve spojení s regulátory RFC017x1
- Měření teploty a vlhkosti
- Zobrazení stavových hodnot systému fancoilu
- Kabelová integrace do řídicích systémů SCADA
Konfigurace
Zařízení se konfiguruje pomocí nástroje dodávaného výrobcem nebo pomocí standardního softwarového nástroje Modbus, který upravuje příslušné registry. Tímto způsobem lze konfigurovat různé provozní režimy a uživatelské přístupy. Úpravy konfigurace zařízení lze provádět i později bez nutnosti použití speciálních nástrojů, například nastavení limitu setpointu, deaktivace nebo povolení tlačítek, funkcí apod.
Integrace do nadřazeného systému SCADA
Řídicí jednotku lze integrovat prostřednictvím regulátoru fancoilu RFC01711, resp. RFC01751, a jeho svorek sběrnice Modbus RTU (RS485). Pro přímou integraci se doporučuje pokojová jednotka RGC00035 s přímými komunikačními svorkami Modbus RTU.
