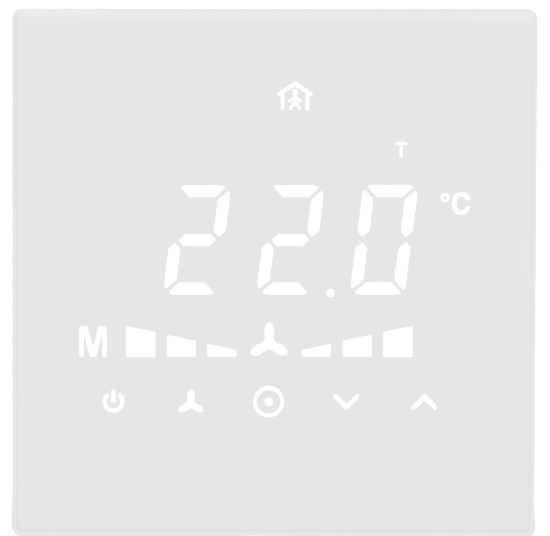

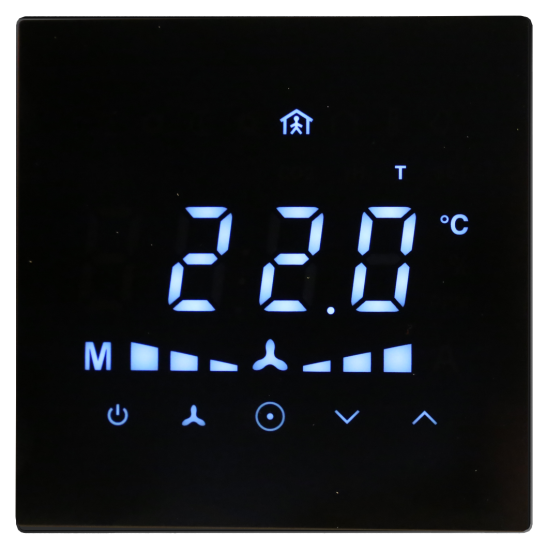

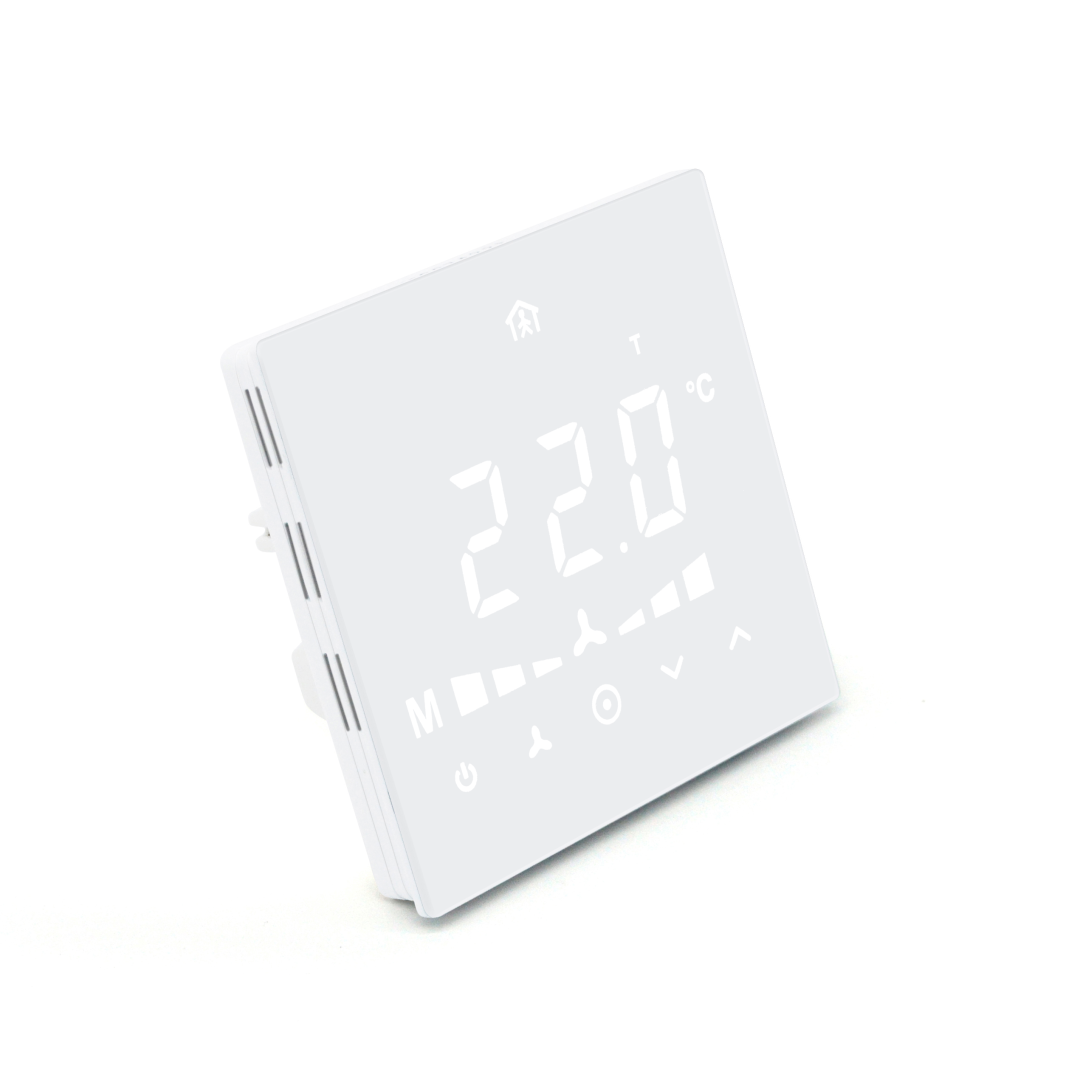

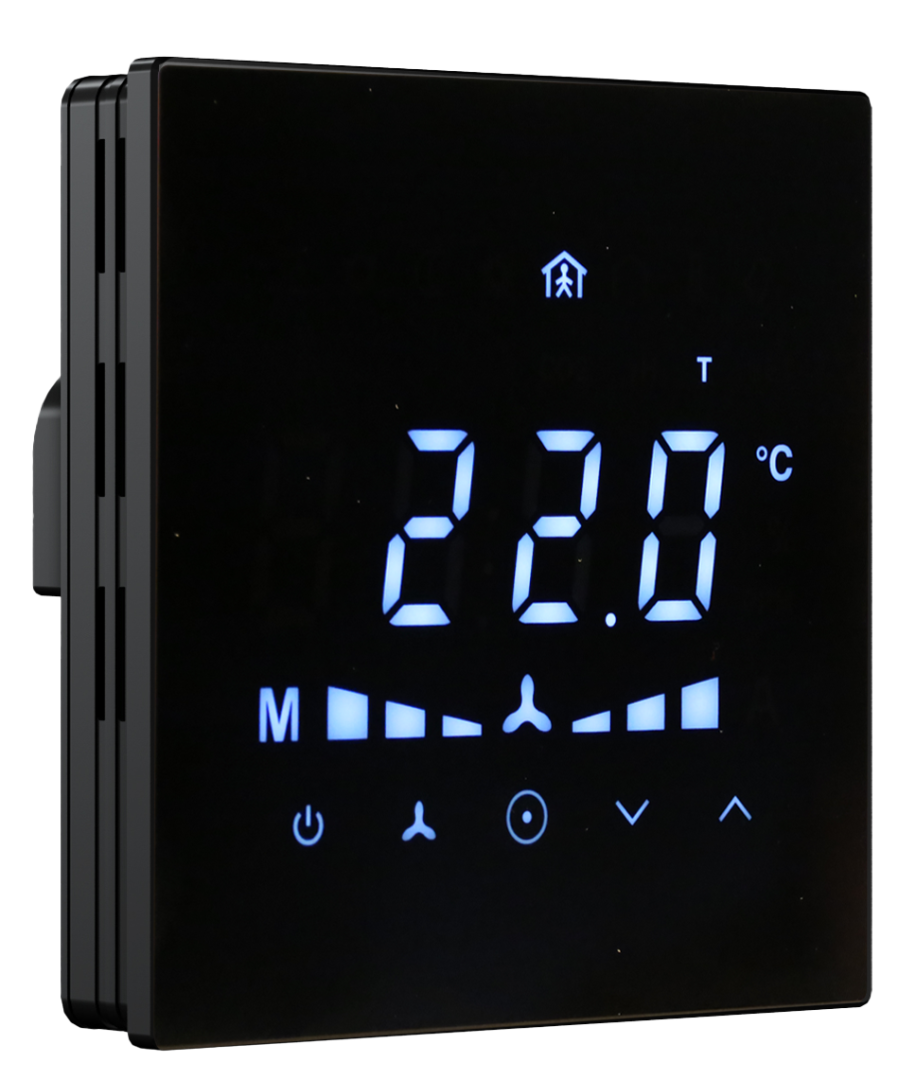

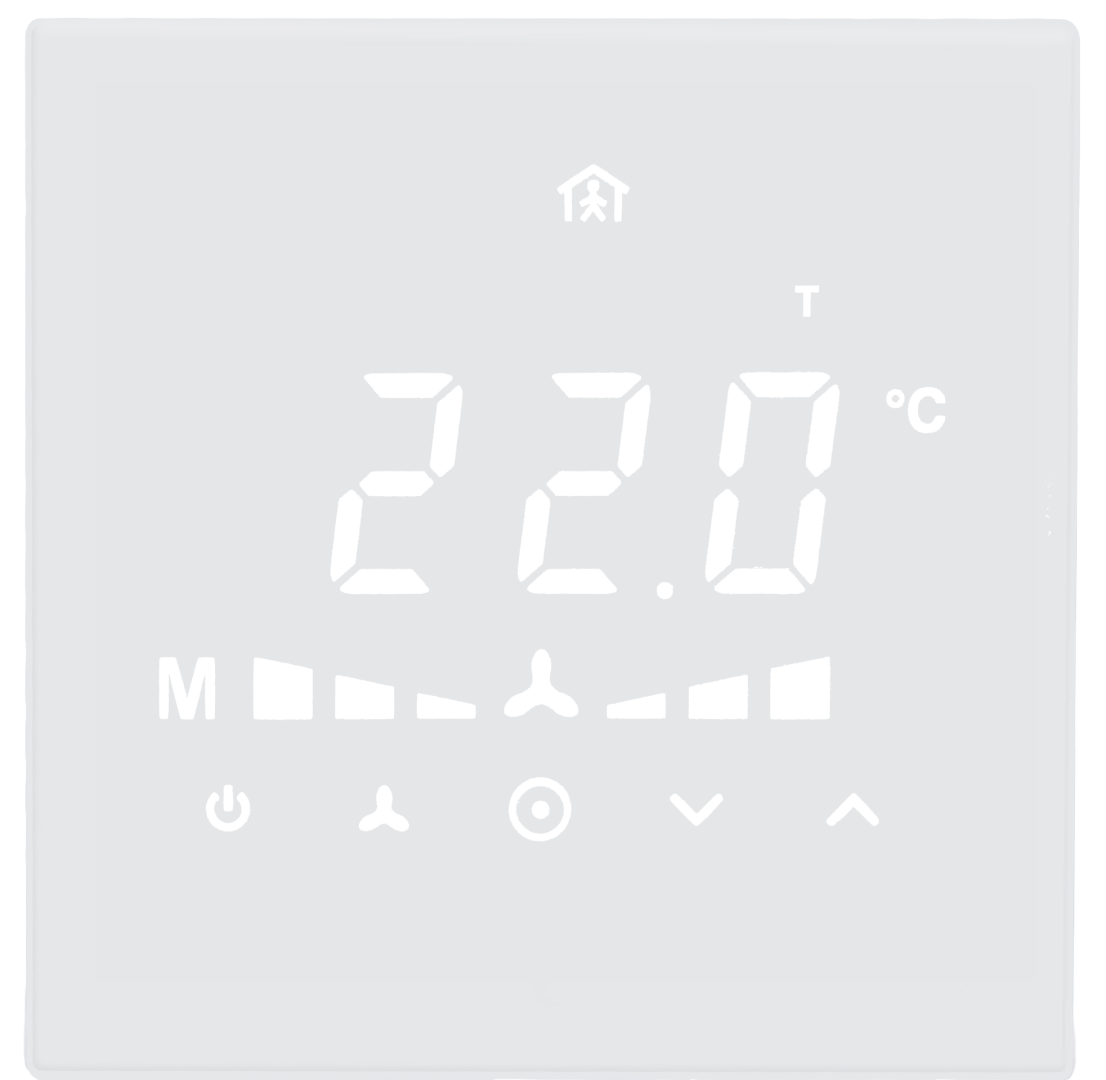

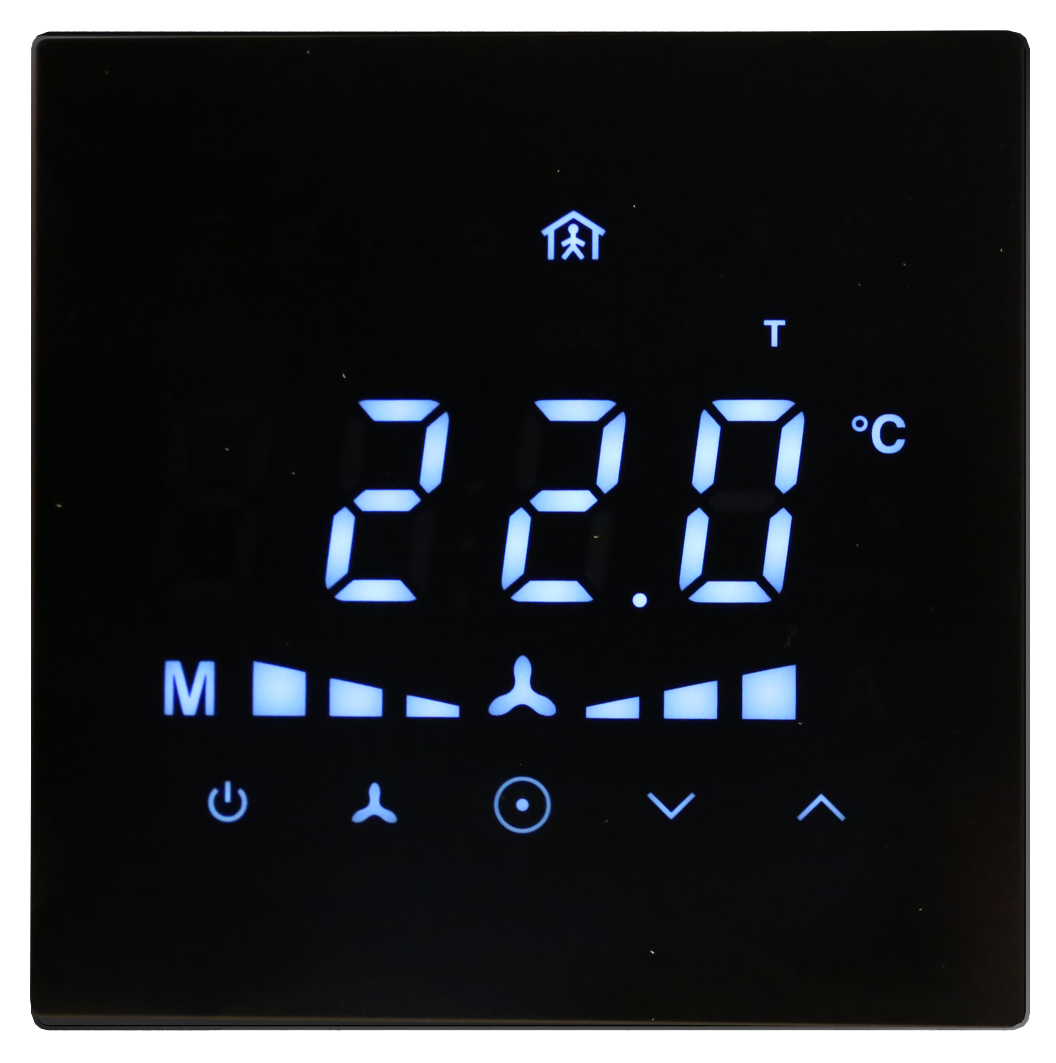

Pokojový ovladač fancoilu - MIDAM RGC00045
Komunikativní HMI navržené pro bezproblémovou integraci s regulátory fan-coilu RFC017x1. Je vybaveno čidly teploty a vlhkosti. Tyto hodnoty jsou uživateli přehledně prezentovány prostřednictvím skleněné LED obrazovky, která zajišťuje optimální viditelnost i za zhoršených světelných podmínek. Komunikace mezi oběma zařízeními probíhá prostřednictvím protokolu Modbus.
- Čidlo teploty
- Čidlo vlhkosti
- Led obrazovka
- Integrace do SCADA
Funkce
Pokojová jednotka RGC00045 měří teplotu a relativní vlhkost. Umožňuje nastavit požadovanou teplotu a provozní režimy pomocí kapacitních dotykových tlačítek. Hodnoty jsou přenášeny prostřednictvím protokolu Modbus do regulátoru fancoilu RFC017x1. Skleněný displej s LED podsvícením je standardní výbavou tohoto modelu. Jednotka může být dodána v bílém nebo černém provedení. Tyto možnosti je třeba uvést v objednávce. Pokojová jednotka je vybavena nativní mapou Modbus s funkcí přímého čtení a zápisu a je k dispozici v samostatném dokumentu (viz samostatný katalogový list věnovaný RFC017x1). Všechna nastavení a konfigurace jsou také uloženy v registru Modbus přímo v zařízení. Toto zařízení je plně kompatibilní/zaměnitelné se současnou řadou pokojových jednotek fancoil RUC000XX (RGC000XX)
Aplikace
- Ovládání fancoilu ve spojení s regulátory RFC017x1
- Měření teploty a vlhkosti
- Zobrazení hodnot a stavu fancoilu
- Drátová integrace do řídicích systémů SCADA
Konfigurace
Zařízení se konfiguruje pomocí nástroje doddávaného výrobcem, nebo pomocí standardního modbusového nástroje, který je schopen upravovat příslušné registry. Tímto způsobem lze konfigurovat různé provozní režimy. Úpravy konfigurace pokojové jednotky lze provést později bez nutnosti použití speciálních nástrojů, například setpointy, deaktivace nebo povolení tlačítek, funkcí atd.
Integrace do nadřazených systémů
Jednotku lze integrovat přes regulátor fancoilu RFC017x1 na sběrnici Modbus RTU (RS485). Pro přímou integraci se doporučuje pokojová jednotka RGI00045 s přímými komunikačními možnostmi přes Modbus RTU.
